Łączenie taśm RGB wydaje się proste, dopóki nie trzeba dopasować pinów, zasilania i sposobu montażu do konkretnej instalacji. W praktyce to właśnie od tych trzech rzeczy zależy, czy pasek będzie świecił równo, czy zacznie mrugać albo zmieniać kolory w nieoczekiwany sposób. Poniżej pokazuję, jak łączyć taśmy LED RGB w sposób trwały, kiedy wystarczy złączka bez lutowania, a kiedy lepiej od razu sięgnąć po lutownicę.
Najkrótsza droga do stabilnego połączenia
- Najpierw sprawdź typ taśmy: klasyczne RGB ma zwykle 4 piny, a RGBW już 5.
- Łącz tylko na oznaczonych polach cięcia i pilnuj zgodności +, R, G, B.
- Złączka bez lutowania sprawdza się przy szybkim montażu, ale lutowanie daje trwalszy efekt.
- Przy dłuższych odcinkach samo przedłużenie taśmy nie wystarczy, bo pojawia się spadek napięcia.
- Jeśli końcówka świeci słabiej albo zmienia kolor, zwykle trzeba dołożyć punkt zasilania.
- Przed finalnym przyklejeniem zawsze testuję każdy kolor osobno i sprawdzam, czy nic nie przerywa po poruszeniu przewodem.
Jaką metodę łączenia wybrać do swojej instalacji
Ja zawsze zaczynam od rozpoznania, czy mam klasyczną taśmę RGB na wspólnym plusie, czyli z tzw. wspólną anodą, czy inny wariant. W standardowej taśmie RGB masz zwykle 4 pola: +, R, G i B. Jeśli pomylisz RGB z RGBW, zwykłe 4-pinowe złącze po prostu nie wystarczy, a próba „dopasowania na siłę” kończy się później błędnym kolorem albo brakiem działania jednego kanału.
| Metoda | Kiedy działa najlepiej | Na co uważać |
|---|---|---|
| Złączka bez lutowania | Szybkie przedłużenie, naprawa, testy | Dobierz szerokość taśmy i nie myl pinów |
| Lutowanie | Stały montaż, narożniki, miejsca narażone na ruch | Nie przegrzej pól i dobrze zaizoluj miejsce łączenia |

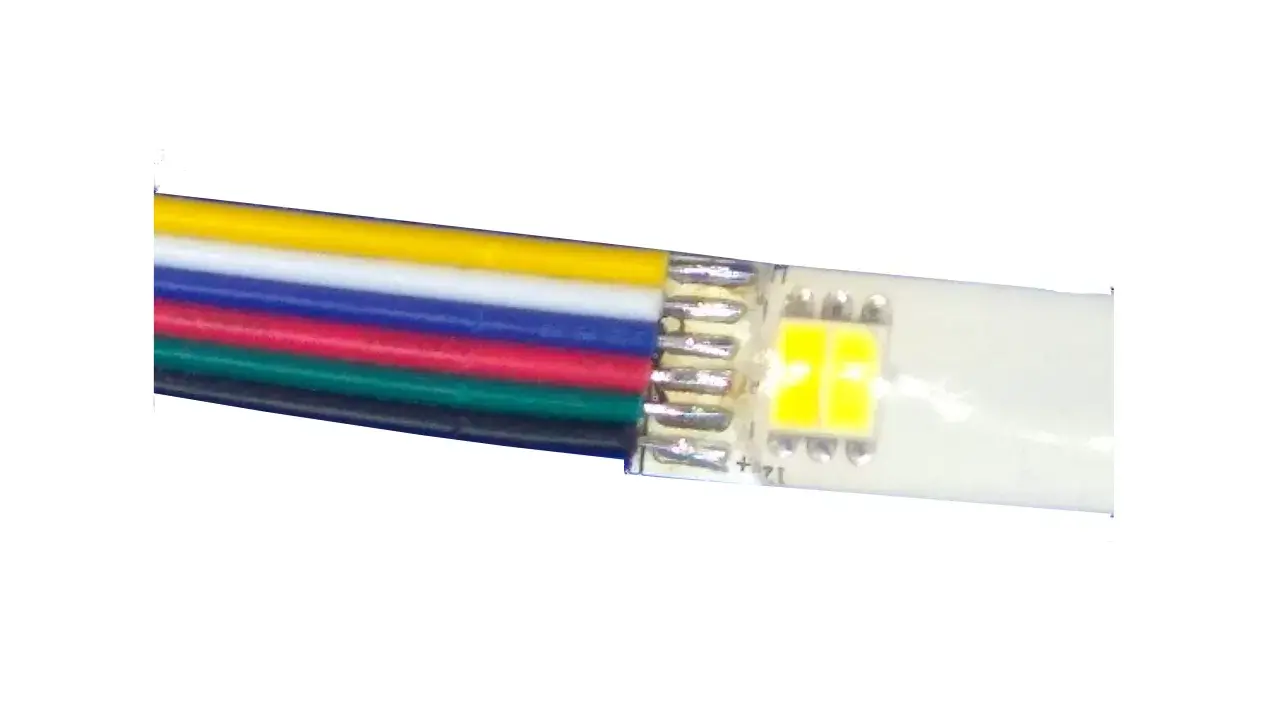

| Przejście z taśmy na przewód | Gdy odcinek ma dojść do sterownika, rogu albo zasilacza | Trzeba pilnować kolejności +, R, G, B |
| Zasilanie równoległe | Długie odcinki i większa moc | Nie opieraj całej instalacji na jednym cienkim przewodzie |

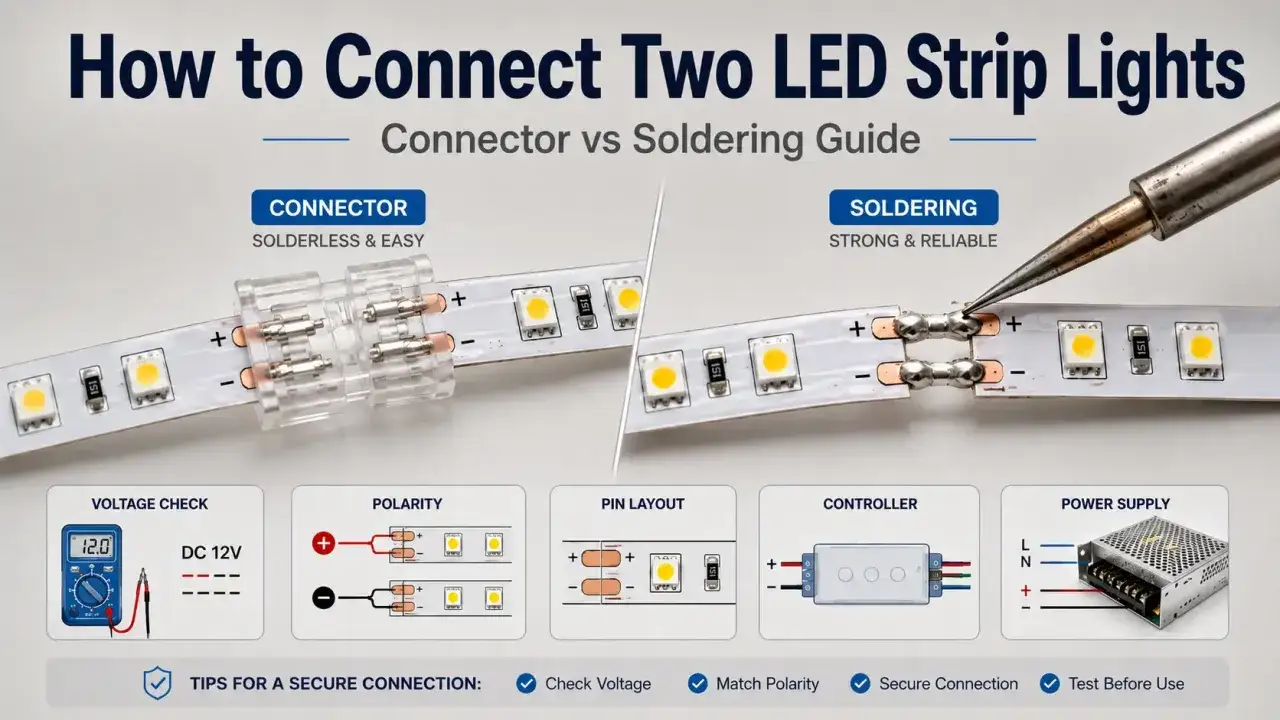

W praktyce złączka daje wygodę, a lutowanie daje spokój na lata. Gdy ta decyzja jest już podjęta, można przejść do samego montażu bez lutownicy, bo to właśnie ten wariant wybiera większość osób przy prostych przedłużeniach w domu.
Jak połączyć odcinki bez lutowania
To rozwiązanie wybieram wtedy, gdy liczy się czas albo gdy połączenie ma pozostać łatwo rozbieralne, na przykład przy krótkim przedłużeniu pod szafką, za zabudową albo przy testowaniu układu. Dobrze dobrana złączka działa szybko, ale tylko wtedy, gdy jej rozmiar i układ styków naprawdę pasują do taśmy.
- Dobierz złączkę do szerokości i typu taśmy. Dla RGB potrzebujesz 4 pinów, a w praktyce najczęściej spotyka się taśmy o szerokości 8, 10 albo 12 mm. Te wartości nie są zamienne, więc nie warto zgadywać.
- Odetnij taśmę tylko na oznaczonym miejscu. Krawędź powinna być równa, bez poszarpania ścieżek. Jeśli producent przewidział konkretny punkt cięcia, trzymaj się właśnie jego.
- Ustaw oznaczenia zgodnie z opisem na taśmie. + ma trafić na +, R na R, G na G, B na B. Nie zakładaj, że kolor przewodu zawsze będzie podpowiadał właściwe połączenie, bo w różnych kompletach bywa z tym różnie.
- Dociśnij złącze zgodnie z instrukcją. W jednych modelach przewód wsuwasz bez zdejmowania izolacji, w innych potrzebujesz wcześniej przygotowanego końca. Jeśli producent każe użyć szczypiec, zrób to równym, zdecydowanym ruchem.
- Sprawdź każdy kolor przed finalnym montażem. Najpierw testuję czerwony, zielony i niebieski osobno, a potem mieszankę białą. To najszybciej pokazuje, czy któryś kanał nie ma słabego styku.
Przy złączkach typu strip-to-wire sensownie sprawdzają się elastyczne przewody w okolicach 20-22 AWG, czyli mniej więcej 0,33-0,52 mm², jeśli dany model to przewiduje. Jeśli złącze siedzi krzywo, wymaga nienaturalnej siły albo po kilku próbach dalej nie łapie kontaktu, lepiej zmienić model niż liczyć, że „jakoś się ułoży”.
Jeśli połączenie ma wisieć latami albo pracować w miejscu, gdzie przewód może być poruszany, lutowanie zwykle daje wyraźnie lepszy efekt. Przy montażu docelowym ja nadal częściej wybieram właśnie tę drogę, bo jest po prostu bardziej odporna na przypadkowe rozłączenia i drobne naprężenia.
Kiedy lutowanie daje pewniejsze połączenie
Przy stałym montażu lutowanie wygrywa przede wszystkim trwałością. Daje mniejszy opór, lepiej znosi ruch przewodów i zwykle wygląda czyściej, zwłaszcza w profilu aluminiowym albo w zabudowie meblowej, gdzie połączenie ma pracować przez długi czas.
- Oczyść pola lutownicze. Taśma musi mieć czyste, suche i odtłuszczone miejsce styku.
- Pocynuj końcówki krótko i sprawnie. Zbyt długie grzanie może uszkodzić taśmę albo osłabić klej.
- Po lutowaniu zabezpiecz miejsce łączenia. Najczęściej używam koszulki termokurczliwej, a w trudniejszych miejscach dodatkowo taśmy izolacyjnej.
- W wersji zewnętrznej odtwórz szczelność. Sama spoina lutowana nie zastępuje ochrony przed wilgocią, jeśli instalacja ma pracować na tarasie albo w ogrodzie.
- Nie montuj na zimno i „na próbę” na stałe. Najpierw sprawdzam działanie, dopiero potem zamykam instalację w profilu lub zabudowie.
Jeśli lutownica nie jest Twoim ulubionym narzędziem, to nadal nie jest powód, by rezygnować z tej metody. Na dłuższym odcinku lepiej poświęcić kilka minut na solidne połączenie niż wracać później do przerywania, migotania i poprawiania styku w trudno dostępnym miejscu.
Jak nie dopuścić do spadku jasności na dłuższym odcinku
Tu najczęściej pojawia się zaskoczenie: sam fakt, że taśma świeci po połączeniu, nie znaczy jeszcze, że będzie świeciła równo na całej długości. Im dłuższy odcinek, tym większe znaczenie ma spadek napięcia, a przy 12 V problem zwykle widać szybciej niż przy 24 V.
- Jeśli końcówka świeci słabiej, dołóż punkt zasilania zamiast zwiększać jasność na sterowniku.
- Przy dłuższych przebiegach prowadź zasilanie równolegle, a nie jednym cienkim przewodem przez cały układ.
- Dobieraj zasilacz z zapasem mocy, najlepiej nie na styk, tylko z rezerwą 10-20%.
- Nie zakładaj, że jedna złączka rozwiąże problem fizyki. Przy większej mocy potrzebujesz sensownego przewodu i dobrze rozłożonych punktów zasilania.
- Jeśli zauważasz zmianę barwy na końcu taśmy, potraktuj to jako sygnał, że układ wymaga korekty zasilania, a nie „mocniejszego świecenia”.
Jeżeli po kilku minutach pracy ostatni fragment jest wyraźnie ciemniejszy albo biały robi się cieplejszy, zwykle nie chodzi o wadę taśmy, tylko o zbyt duży opór na odcinku. Na tym etapie łatwo też wpaść w kilka prostych błędów, które psują cały efekt mimo dobrze dobranego osprzętu.
Najczęstsze błędy przy łączeniu taśm RGB
W praktyce większość problemów zaczyna się od rzeczy, które na etapie montażu wyglądają niegroźnie. Najczęściej winna nie jest sama taśma, tylko pomyłka przy oznaczeniach, zbyt duże zaufanie do przypadkowej złączki albo brak testu przed finalnym przyklejeniem.
- Pomieszanie pinów. +, R, G i B muszą trafić dokładnie tam, gdzie przewiduje to taśma i sterownik.
- Łączenie poza oznaczonym miejscem cięcia. Taśmę trzeba przecinać wyłącznie na punktach przewidzianych przez producenta.
- Zbyt luźne albo zbyt ciasne złącze. W jednym przypadku kontakt będzie przerywał, w drugim taśma nie domknie się prawidłowo.
- Mieszanie RGB z RGBW. 4-pin i 5-pin to nie detal, tylko inny standard połączenia.
- Brak testu przed montażem końcowym. Dopiero wtedy wychodzi, czy każdy kanał działa i czy przewody nie powodują migotania.
- Zaniedbanie ochrony na zewnątrz. W ogrodzie, na elewacji albo pod zadaszeniem miejsce łączenia musi być zabezpieczone lepiej niż w salonie.
Im mniej improwizacji przy samym cięciu i wkładaniu taśmy do złącza, tym mniej niespodzianek po włączeniu światła. Zanim uznasz pracę za skończoną, robię jeszcze trzy krótkie testy, które oszczędzają najwięcej czasu.
Trzy testy, które robię przed zamknięciem montażu
Pierwszy test jest prosty: włączam każdy kolor osobno, a potem mieszankę białą, żeby sprawdzić, czy kanały rzeczywiście odpowiadają temu, co pokazuje sterownik. Drugi to lekki test mechaniczny - poruszam przewodem i samym łączeniem, bo jeśli coś ma przerywać, lepiej, żeby wyszło od razu. Trzeci polega na kilkunastu minutach pracy pod obciążeniem; wtedy szybciej widać, czy połączenie się grzeje, a końcówka taśmy nie ciemnieje.
Jeśli te trzy próby przejdą bez problemu, montaż zwykle jest gotowy do finalnego przyklejenia i uporządkowania przewodów. Jeśli instalacja ma być długa, plan punktów zasilania robię jeszcze przed cięciem profilu i przyklejeniem taśmy, bo właśnie to najczęściej decyduje o tym, czy taśma RGB świeci równo od pierwszego uruchomienia.
