W instalacji 230 V przewód fazowy to plus czy minus? Krótko: ani jedno, ani drugie. To pytanie wraca przy podłączaniu lamp, wyłączników i gniazd, bo intuicja z baterii nie działa tu tak samo jak w sieci prądu przemiennego 230 V/50 Hz. Poniżej rozkładam temat na proste części: co oznaczają L, N i PE, jak rozpoznać żyły, gdzie najczęściej popełnia się błąd i kiedy lepiej przestać zgadywać.
Najkrótsza odpowiedź i to, co trzeba z niej wyciągnąć
- W domowej instalacji 230 V nie ma stałego plusa ani minusa, bo napięcie jest przemienne.
- Przewód fazowy oznacza się jako L, neutralny jako N, a ochronny jako PE.
- W typowej instalacji w Polsce faza bywa brązowa, czarna, szara lub czerwona, N jest niebieski, a PE żółto-zielony.
- Przy oświetleniu najważniejsze jest to, by wyłącznik rozłączał fazę, a nie przewód neutralny.
- W starszych instalacjach kolory potrafią mylić, więc sam kolor izolacji nie wystarcza jako pewnik.
Dlaczego w sieci 230 V nie ma zwykłego plusa i minusa
Ja w takich rozmowach zaczynam od najważniejszego rozróżnienia: plus i minus to język z instalacji stałoprądowych, na przykład z baterii, zasilaczy DC albo niskonapięciowych taśm LED po stronie wyjściowej. W sieci domowej mamy prąd przemienny, więc napięcie zmienia swój znak względem punktu odniesienia. Innymi słowy, przewód fazowy nie jest stałym plusem, a neutralny nie jest stałym minusem.
W praktyce oznacza to tyle, że w gniazdku i przy oprawie oświetleniowej nie szukam „dodatniego” i „ujemnego” bieguna. Szukam przewodu, który niesie napięcie zasilające, przewodu odniesienia i przewodu ochronnego, który ma zadziałać wtedy, gdy coś pójdzie nie tak. Plus i minus pojawiają się dopiero po stronie niskonapięciowej, na przykład w zasilaczu LED albo w taśmie zasilanej prądem stałym. To nie jest semantyczny drobiazg, tylko kwestia bezpieczeństwa.
Warto to zapamiętać szczególnie przy lampach i osprzęcie oświetleniowym, bo tam błąd w nazewnictwie łatwo prowadzi do błędu w podłączeniu. A skoro już wiadomo, że faza nie jest „plusem”, warto zobaczyć, jak ją rozpoznać w realnej instalacji.
Jak rozpoznać przewód fazowy bez zgadywania

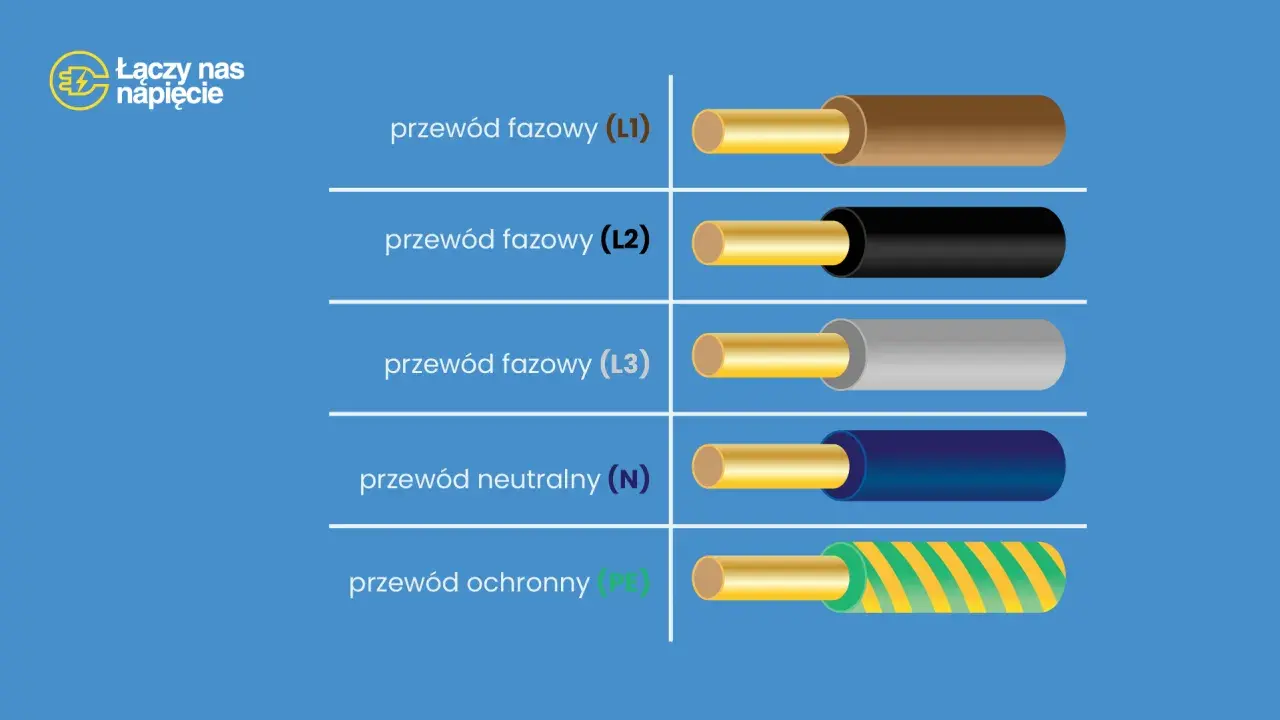

| Żyła | Typowe oznaczenie | Rola | Co to znaczy w praktyce |
|---|---|---|---|
| L | Brązowy, czarny, szary, czasem czerwony | Przewód fazowy | To on doprowadza napięcie do odbiornika. |
| N | Niebieski | Przewód neutralny | Stanowi tor powrotny i punkt odniesienia dla instalacji. |
| PE | Żółto-zielony | Przewód ochronny | Nie służy do normalnej pracy lampy, tylko do ochrony przy awarii. |
| PEN | Zielono-żółty, czasem z dodatkowym oznaczeniem niebieskim na końcach | Funkcja ochronna i neutralna w jednym | To sygnał, że instalacja może być starsza albo przebudowana i wymaga większej ostrożności. |
Jeśli sprawdzam obwód samodzielnie, robię to w kolejności, która ogranicza ryzyko pomyłki. Najpierw wyłączam zasilanie. Potem potwierdzam brak napięcia testerem dwubiegunowym, bo zwykła próbówka potrafi wprowadzić w błąd. Dopiero później identyfikuję żyły na podstawie oznaczeń i pomiaru napięcia AC, jeśli wiem, jak to zrobić bezpiecznie.
- Wyłączam odpowiedni bezpiecznik lub wyłącznik nadprądowy.
- Sprawdzam brak napięcia na przewodach.
- Porównuję kolory z dokumentacją lub z normą stosowaną w instalacji.
- Jeśli kolory są niepewne, wykonuję pomiar, a nie domysł.
- Gdy układ wygląda niestandardowo, przerywam pracę i wzywam elektryka.
Dlaczego w lampie faza powinna trafiać na wyłącznik
W oświetleniu ten detal robi różnicę większą, niż wielu osobom się wydaje. Jeśli wyłącznik odcina przewód fazowy, oprawa po wyłączeniu jest realnie bezpieczniejsza w obsłudze. Jeśli ktoś przez pomyłkę rozłączy neutralny, lampa nadal może mieć wewnątrz obecne napięcie względem ziemi, mimo że z zewnątrz wygląda na wyłączoną.
To szczególnie ważne przy oprawach metalowych, lampach wiszących i oświetleniu ogrodowym, gdzie dostęp do elementów przewodzących bywa łatwiejszy, a warunki pracy są trudniejsze. W praktyce bardzo często chodzi nie o samą „działalność lampy”, tylko o to, czy po wyłączeniu można ją bezpiecznie odkręcić, wymienić źródło światła albo sprawdzić połączenia.
Ja zapamiętuję to tak: wyłącznik powinien odcinać fazę, a neutralny ma iść możliwie najprościej do oprawy. Przy oprawach klasy II, czyli podwójnie izolowanych, nie ma zacisku PE, ale zasada poprawnego prowadzenia fazy nadal zostaje aktualna. I właśnie tu zaczynają się typowe pomyłki.
Najczęstsze błędy przy podłączaniu oświetlenia
- Traktowanie niebieskiego przewodu jak pewnego „minusa”. W starszych lub przerabianych instalacjach to założenie bywa fałszywe.
- Podłączanie wyłącznika na neutralnym zamiast na fazowym. Lampa gaśnie, ale obwód nie jest rozłączony tak, jak powinien.
- Zakładanie, że każdy kabel w suficie ma dzisiejszą kolorystykę. W praktyce różnie bywa po remontach i dobudowach.
- Używanie próbówki neonowej jako jedynego potwierdzenia braku napięcia. To narzędzie pomocnicze, nie wyrocznia.
- Mieszanie PE i N „bo tak było wygodniej”. Tego nie robi się w ciemno, zwłaszcza w obwodach ochronnych.
Przy okazji warto pamiętać, że nowoczesne źródła światła, na przykład oprawy z wbudowanym zasilaczem LED, mogą być bardziej wrażliwe na błędy w podłączeniu niż stara żarówka. Sama lampa czasem nadal świeci, ale problem ujawnia się przy serwisie, przy dotknięciu metalowej części albo po awarii zasilacza. Z tego powodu wolę sprawdzić układ dwa razy niż zakładać, że skoro „działa”, to jest poprawnie.
Gdy kolory nie pasują do schematu
To jest sytuacja, która w polskich domach zdarza się częściej, niż chciałbym widzieć. W starszych instalacjach przewód ochronno-neutralny PEN mógł łączyć funkcje PE i N, a w kolejnych remontach kolory żył bywały zmieniane, przedłużane albo po prostu nieopisane. Wtedy sam odcień izolacji przestaje być wystarczającą wskazówką.
Jeżeli widzę układ, który nie pasuje do współczesnego schematu, zwracam uwagę na trzy rzeczy:
- czy instalacja ma osobny przewód ochronny PE,
- czy w puszce nie ma przewodu PEN,
- czy przewody były przerabiane i nie mają śladów łączenia „na skróty”.
W takim przypadku pomiar i dokumentacja są ważniejsze niż schemat z pamięci. Jeśli nie mam pewności, który przewód jest fazowy, bezpieczniej jest zatrzymać się na etapie sprawdzenia niż ryzykować błędne podłączenie. Przy oświetleniu sufitowym błąd często wychodzi dopiero wtedy, gdy trzeba coś rozebrać albo dotknąć metalowej obudowy.
Wniosek jest prosty: starsza instalacja nie oznacza automatycznie problemu, ale wymaga większej dyscypliny. A skoro już rozróżniliśmy nowe i stare układy, zostaje zebrać najważniejsze zasady w jeden praktyczny obraz.
Co zapamiętać przed podłączeniem lampy
Jeśli mam zamknąć ten temat w kilku zdaniach, powiedziałbym tak: w instalacji 230 V nie szukaj plusa i minusa, tylko poprawnego podziału na L, N i PE. Faza ma zasilać obwód i być rozłączana przez wyłącznik, neutralny ma prowadzić do oprawy zgodnie ze schematem, a przewód ochronny ma chronić ludzi i sprzęt przy awarii.
Przy lampach i osprzęcie oświetleniowym najlepiej działa zasada „najpierw identyfikacja, potem podłączenie”. Kolory są pomocne, miernik daje pewność, a w starszych lub przerabianych instalacjach ostrożność jest ważniejsza niż pośpiech. Jeśli nie masz pewności, który przewód jest fazowy, bezpieczniej jest zatrzymać się na etapie sprawdzenia niż ryzykować błędne podłączenie.Ja trzymam się jednej prostej reguły: kiedy instalacja ma służyć przez lata, nie warto wygrywać z nią na skróty. W oświetleniu to właśnie poprawnie rozpoznana faza najczęściej decyduje o tym, czy lampa będzie nie tylko działać, ale też być bezpieczna w codziennym użytkowaniu.
