Kolory przewodów w instalacji elektrycznej potrafią pomóc, ale potrafią też zmylić, zwłaszcza w starszych mieszkaniach i przy oprawach oświetleniowych z różnych epok. Czerwony i czarny przewód nie mają jednego uniwersalnego znaczenia: w prądzie stałym zwykle oznaczają plus i minus, a w instalacjach 230 V bywają przewodami fazowymi albo elementem starego, niestandardowego oznaczenia. W tym tekście pokazuję, jak czytać te kolory bez zgadywania, jak sprawdzić przewody przed podłączeniem lampy i kiedy lepiej oddać pracę elektrykowi.
Najważniejsze rzeczy, które trzeba sprawdzić przed podłączeniem przewodów
- Czerwony i czarny nie zawsze znaczą to samo - w DC to zwykle plus i minus, a w AC mogą oznaczać fazy.
- W nowej instalacji 230 V najważniejsze są oznaczenia L, N i PE, a nie sam kolor izolacji.
- W starej instalacji kolor bywa tylko wskazówką, więc przed podłączeniem lampy trzeba wykonać pomiar.
- Przy LED-ach i zasilaczach niskonapięciowych czerwony i czarny bardzo często odnoszą się do prądu stałego.
- Najbezpieczniej pracować po odłączeniu zasilania i sprawdzeniu braku napięcia dwubiegunowym testerem.
Co oznaczają czerwony i czarny przewód

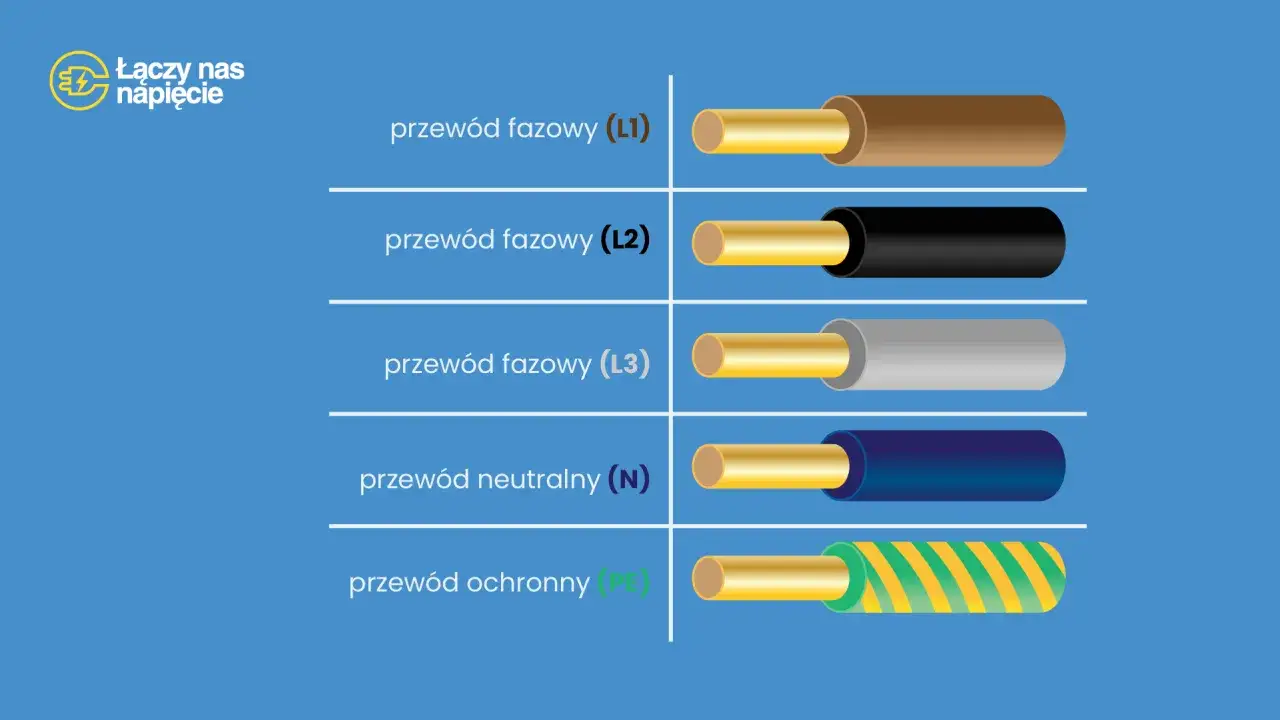

Jeśli chodzi o instalację 230 V, patrzę przede wszystkim na funkcję przewodu, a nie na to, że ma konkretny kolor. W nowych polskich układach faza to najczęściej brązowy, czarny albo szary, neutralny jest niebieski, a ochronny żółto-zielony. Czerwony i czarny częściej kojarzą się dziś z obwodami stałoprądowymi, zasilaczami i elektroniką niż z klasycznym obwodem gniazda czy lampy sufitowej.
W materiałach ZPE ten podział pokazano bardzo wyraźnie: w prądzie stałym czerwony oznacza dodatni potencjał, a czarny ujemny. To ważne rozróżnienie, bo w praktyce jedna para kolorów może oznaczać zupełnie inne rzeczy w zależności od tego, czy masz do czynienia z instalacją domową 230 V, czy z taśmą LED, ładowarką albo zasilaczem.
| Kolor lub para | Najczęstsze znaczenie | Na co uważać |
|---|---|---|
| Czerwony i czarny | W DC zwykle plus i minus | Nie przenoś tego automatycznie na instalację 230 V |
| Czarny, brązowy, szary | Przewód fazowy w AC | To może być faza stała albo załączana |
| Niebieski | Neutralny N | W starych układach i po przeróbkach trzeba to potwierdzić pomiarem |
| Żółto-zielony | Ochronny PE | Nie używa się go jako fazy ani neutralnego |
Wniosek jest prosty: kolor pomaga się zorientować, ale nie zastępuje sprawdzenia obwodu. To prowadzi do najważniejszej pułapki, czyli do starej instalacji, w której barwy przewodów często mówią tylko połowę prawdy.
Dlaczego w starej instalacji kolor nie wystarczy
W starych mieszkaniach kolor izolacji bywa tylko wskazówką, a nie dowodem. Spotykam instalacje po kilku remontach, z dokładanymi oprawami, sklejanymi odcinkami przewodów i barwami, które przez lata zdążyły zblednąć. W takiej sytuacji czerwony może być fazą stałą, czarny fazą załączaną, a niebieskiego przewodu neutralnego w puszce w ogóle nie musi być.
- Przeróbki po poprzednim właścicielu mieszają stare i nowe odcinki przewodów.
- Oprawy sprowadzane z zagranicy mogą mieć inne standardy kolorów niż te, do których przywykliśmy w Polsce.
- Izolacja po latach ciemnieje, blaknie albo pęka, więc kolor przestaje być czytelny.
- Przy włączniku jedna żyła bywa fazą doprowadzaną, a druga wraca jako faza załączana.
Jak przypomina ZPE, kody kolorów różnią się między krajami, więc bez znajomości konkretnego układu łatwo pomylić funkcję żyły. Dlatego w praktyce nie pytam najpierw „jaki to kolor?”, tylko „co ten przewód robi w obwodzie?”. Sam kolor mówi więc tylko część prawdy, a przy starej instalacji najważniejsze jest już nie to, jak wygląda przewód, lecz z czego wynika jego rola.
Dlatego w praktyce przed podłączeniem lampy przechodzę od domysłów do pomiaru.
Jak bezpiecznie sprawdzić przewody przed podłączeniem lampy
Przed podłączeniem lampy albo wymianą oprawy zawsze robię jedną rzecz: zamieniam domysł na pomiar. Wystarczy kilka minut, żeby ograniczyć ryzyko porażenia i uniknąć błędu, który potem wychodzi dopiero po włączeniu zasilania.
- Wyłącz odpowiedni bezpiecznik albo wyłącznik nadprądowy w rozdzielnicy.
- Sprawdź brak napięcia dwubiegunowym testerem, a nie wyłącznie próbnikiem neonowym.
- Oznacz przewody dopiero po pomiarze. Kolor traktuj jako pomoc, nie rozstrzygnięcie.
- W oprawie znajdź oznaczenia zacisków: L, N i ewentualnie PE. W lampach klasy II zacisku ochronnego może nie być, bo konstrukcja ma podwójną izolację.
- Jeśli izolacja jest krucha, nadpalona lub przewody są aluminiowe, przerwij pracę i wezwij fachowca.
Najprostsza zasada brzmi: najpierw odłączam, potem sprawdzam, dopiero na końcu łączę. Tak właśnie powinno wyglądać przygotowanie do każdej pracy przy oświetleniu, zanim czerwony i czarny pojawią się już nie w ścianie, ale przy zasilaczu albo lampie LED.
Jak czytać te kolory przy lampach LED i zasilaczach
W oświetleniu LED czerwony i czarny bardzo często oznaczają już prąd stały na wyjściu zasilacza, a nie instalację 230 V. To ważne, bo wejście drivera lampy pracuje na sieci, ale wyjście może mieć 12 V albo 24 V i zupełnie inny układ zacisków. Jeśli pomylisz te strony, uszkodzisz sterownik albo skrócisz żywotność samej taśmy.
| Sytuacja | Jak czytać kolory | Na co uważać |
|---|---|---|
| Taśma LED 12/24 V | Czerwony zwykle oznacza „+”, czarny „-” | Sprawdź napięcie wyjściowe zasilacza i polaryzację |
| Oprawa z driverem 230 V | Na wejściu obowiązuje L, N i PE | Nie przenoś koloru z wyjścia na wejście |
| Stara lampa sufitowa | Czerwony i czarny mogą oznaczać różne fazy | Nie zakładaj, że czarny to neutralny |
Przy lampach do wnętrz i do ogrodu patrzę także na dokumentację oprawy. W dobrze opisanym urządzeniu zaciski są oznaczone czytelnie, a kolory przewodów wewnątrz lampy nie muszą odpowiadać kolorom instalacji w ścianie. To dlatego przy modernizacji oświetlenia warto oddzielać dwie rzeczy: to, co wychodzi z instalacji, i to, co dzieje się już wewnątrz samej lampy.
Po takim sprawdzeniu łatwiej rozróżnić też instalacje zasilające lampy LED, gdzie czerwony i czarny często nie mają nic wspólnego z siecią 230 V.
Najczęstsze błędy przy łączeniu przewodów
Najwięcej problemów rodzi nie sam kolor, ale automatyczne założenia. Widziałem już podłączenia, w których wszystko wyglądało „logicznie” do chwili pierwszego załączenia zabezpieczenia, a potem wychodził błąd w całym obwodzie.
| Błąd | Skutek | Bezpieczniejsze podejście |
|---|---|---|
| Założenie, że czarny to neutralny | Ryzyko porażenia i uszkodzenia oprawy | Potwierdź funkcję przewodu pomiarem |
| Łączenie po samym kolorze w starej instalacji | Nieprawidłowe działanie lampy albo wybijanie zabezpieczeń | Sprawdź schemat obwodu i oznaczenia zacisków |
| Użycie jednopunktowego próbnika jako jedynego testu | Fałszywe wskazanie obecności lub braku napięcia | Użyj dwubiegunowego testera |
| Pomijanie przewodu ochronnego | Obniżenie bezpieczeństwa metalowej oprawy | Podłącz PE, jeśli oprawa i instalacja tego wymagają |
| Upychanie przewodów bez złączek | Grzanie, luzowanie styków, zwarcia | Stosuj odpowiednie złączki i zaciski |
Najbardziej niebezpieczny skrót myślowy brzmi: „na pewno będzie tak jak zawsze”. W elektryce to zwykle działa do pierwszego remontu, wymiany lampy albo nieudolnej poprawki sprzed lat. Kiedy widzę powtarzający się któryś z tych błędów, wiem już, że sama zmiana żarówki nie wystarczy, bo problem leży głębiej.
Kiedy oddać instalację elektrykowi
Są sytuacje, w których rozsądniej jest od razu przerwać pracę. Dotyczy to zwłaszcza starych mieszkań bez dokumentacji, obwodów po kilku przeróbkach, śladów przegrzania, instalacji aluminiowych oraz miejsc, gdzie oprawa ma pracować w łazience, na tarasie albo w ogrodzie.
- Nie potrafisz jednoznacznie rozpoznać przewodów po pomiarze.
- W puszce widać stopioną izolację, brązowe przebarwienia albo luźne złącza.
- Po podłączeniu wybija zabezpieczenie lub wyłącznik różnicowoprądowy.
- Oprawa ma metalową obudowę, a instalacja nie ma pewnego przewodu ochronnego.
- Pracujesz w strefie wilgotnej albo na zewnątrz i nie masz pewności co do stopnia ochrony oprawy.
Przy oświetleniu zewnętrznym i łazienkowym dochodzi jeszcze jedna warstwa ryzyka: sama poprawna polaryzacja to za mało, jeśli oprawa nie jest przygotowana na wilgoć. Tu sprawdzam nie tylko przewody, ale też szczelność obudowy, klasę ochrony i sposób prowadzenia kabla. Jeśli coś budzi wątpliwości, elektryk skraca drogę od problemu do bezpiecznego rozwiązania.
W praktyce przy takich miejscach liczy się nie tylko barwa żył, ale też dobór odpowiedniej oprawy, szczelności i sposobu montażu.
Co zapamiętać przy podłączaniu oprawy
Jeśli mam zostawić jedną zasadę, brzmi ona tak: kolor przewodu jest wskazówką, ale nie dowodem. Czerwony i czarny potrafią oznaczać plus i minus w układzie stałoprądowym, ale w instalacji 230 V mogą mieć zupełnie inną historię, zwłaszcza gdy obwód jest stary albo był poprawiany kilka razy. W lampach i zasilaczach LED dochodzi jeszcze rozdzielenie strony sieciowej od niskonapięciowej, więc tym bardziej nie warto zgadywać.
- Najpierw odłącz zasilanie, potem sprawdź brak napięcia.
- Kolor traktuj jako pomoc, a rolę przewodu potwierdzaj pomiarem.
- Przy oprawach LED zwracaj uwagę, czy patrzysz na wejście 230 V, czy na wyjście 12/24 V.
- W ogrodzie i łazience kontroluj także szczelność i klasę ochrony oprawy.
- Jeśli obwód wygląda nietypowo, nie kończ pracy na domysłach.
Dla mnie to najpraktyczniejsze podejście: mniej zgadywania, więcej sprawdzania, a przy okazji mniej niespodzianek po włączeniu światła.
