Sama szerokość taśmy LED decyduje nie tylko o tym, czy pasek zmieści się w profilu, ale też o chłodzeniu, wygodzie montażu i estetyce całej linii światła. Różnica między 8 mm, 10 mm i 12 mm bywa w praktyce większa, niż sugerują same liczby. Poniżej pokazuję, jak to zmierzyć, jak czytać oznaczenia producentów i jak dobrać taśmę tak, żeby nie poprawiać instalacji po zakupie.
Najważniejsze rzeczy, które warto sprawdzić przed wyborem taśmy
- Mierz szerokość samej płytki PCB, a nie tylko wizualny „pasek” z diodami.
- Najczęściej spotyka się taśmy 8 mm, 10 mm i 12 mm, ale na rynku są też węższe i znacznie szersze warianty.
- Do profilu aluminiowego zostaw zwykle 3-5 mm zapasu względem szerokości taśmy.
- Taśmy w silikonowej osłonie mają większy realny wymiar montażowy niż suche wersje IP20.
- Szersza taśma zwykle lepiej znosi moc i ciepło, ale gorzej układa się w ciasnych miejscach.
Co tak naprawdę oznacza szerokość taśmy LED
W praktyce chodzi o szerokość płytki PCB, czyli cienkiej płytki, na której zamontowane są diody i ścieżki zasilające. To właśnie ten wymiar najczęściej decyduje o tym, czy taśma wejdzie do profilu, zmieści się w szczelinie lub da się bezpiecznie połączyć z osprzętem.
Ważne jest też rozróżnienie dwóch rzeczy: szerokości samej taśmy i całkowitego wymiaru gotowego produktu. W wersjach IP65, IP67 albo w taśmach typu neon flex dochodzi silikonowa otulina, więc realny przekrój bywa wyraźnie większy niż wymiar podawany w katalogu dla PCB. Ja przy takich projektach zawsze sprawdzam, czy producent podaje wymiar „gołej” taśmy, czy kompletnego elementu z osłoną.
To prowadzi do najpraktyczniejszego pytania: jak ten wymiar sprawdzić bez zgadywania i bez ryzyka, że zamówiony pasek okaże się za szeroki?
Jak zmierzyć ją przed zakupem
Najpewniejsza metoda jest banalna, ale wymaga dokładności. Biorę suwmiarkę, sprawdzam taśmę w kilku miejscach i porównuję wynik z kartą produktu. Jeśli produkt ma już naklejoną warstwę ochronną, silikon lub złączki, mierzę także ten szerszy punkt, bo to on zdecyduje o montażu.
- Zmierz samą płytkę PCB w najszerszym miejscu.
- Sprawdź, czy po bokach nie wystają elementy elektroniczne albo pady lutownicze.
- Jeśli taśma jest w silikonie, zmierz cały przekrój razem z otuliną.
- Porównaj wynik z wymiarem wewnętrznym profilu lub kanału montażowego.
- Zostaw zapas na złączki, narożniki i ewentualne przesunięcie taśmy podczas montażu.
Warto też pamiętać, że taśmy nie są idealnie „suchymi” paskami o jednej, matematycznej szerokości. Przy mocniejszych modelach, zwłaszcza z większą liczbą ścieżek miedzianych, po bokach może pojawić się trochę więcej materiału niż w najprostszych wersjach dekoracyjnych. To drobiazg, ale przy ciasnym profilu robi różnicę. Skoro już wiadomo, jak mierzyć, czas przejść do tego, jakie szerokości spotyka się najczęściej i co z nich realnie wynika.
Jakie szerokości spotyka się najczęściej i gdzie mają sens
Zakres na rynku jest szeroki, ale w codziennych realizacjach najczęściej obracam się wokół kilku wymiarów. Katalogi producentów pokazują, że taśmy mogą mieć od kilku milimetrów do ponad 20 mm, ale w praktyce to właśnie kilka standardów dominuje w mieszkaniach, zabudowach meblowych i prostych instalacjach liniowych.
| Szerokość | Najczęstsze zastosowanie | Co daje w praktyce | Na co uważać |
|---|---|---|---|
| 5 mm | Wąskie wnęki, detale, bardzo dyskretne podświetlenie | Minimalna widoczność taśmy | Ograniczona moc i mniejszy zapas miejsca na odprowadzanie ciepła |
| 8 mm | Półki, meble, lekkie linie światła, łuki | Dobry kompromis między elastycznością a stabilnością | Przy mocniejszych wersjach trzeba pilnować chłodzenia |
| 10 mm | Uniwersalne wnętrza, najpopularniejsze profile, większość typowych zastosowań | Łatwo dobrać osprzęt i profil | Nie każdy profil 10 mm będzie miał realny zapas na złączki |
| 12 mm | Mocniejsze odcinki, COB, RGBW, dłuższe linie | Więcej miejsca na ścieżki i zwykle lepsze chłodzenie | Trudniej ją wcisnąć w wąskie szczeliny i ciasne narożniki |
| 16,7 mm | Rozbudowane instalacje kolorowe i mocniejsze konstrukcje | Duży potencjał świetlny | Wymaga szerszych profili i dokładniejszego planowania |
| 20 mm i więcej | Rozwiązania architektoniczne, duże profile, instalacje specjalne | Duży zapas techniczny | Rzadko pasuje do standardowych, domowych profili |
To nie jest sztywny katalog norm, tylko praktyczna mapa orientacyjna. W realnych projektach najczęściej wygrywa 8, 10 albo 12 mm, bo te rozmiary dają najwięcej sensownych kompromisów między estetyką, montażem i trwałością. Następny krok jest już prosty: trzeba sprawdzić, ile miejsca zostawić w profilu, żeby nie walczyć z montażem na siłę.

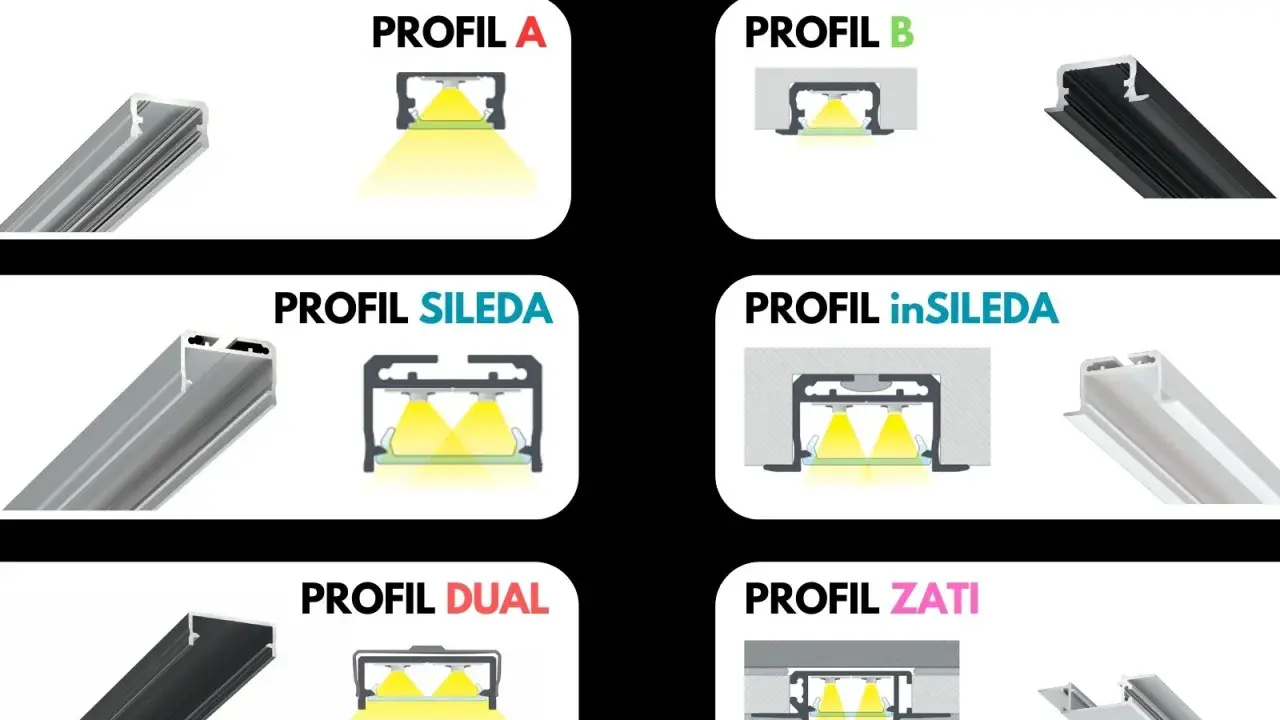

Dlaczego profil aluminiowy wymaga zapasu
Przy doborze profilu najczęściej popełnia się jeden błąd: patrzy się na samą szerokość taśmy, a nie na szerokość wewnętrznej komory montażowej. Tymczasem profil nie może być „na styk”. Potrzebuje zapasu, bo taśma musi wejść bez naprężeń, a czasem jeszcze zmieścić złączkę, końcówkę przewodu albo delikatne przesunięcie podczas dociskania klosza.
Bezpieczna zasada, którą stosuję w praktyce, jest prosta: profil powinien być o 3-5 mm szerszy od samej taśmy. Dla 8 mm daje to zwykle 11-13 mm przestrzeni, dla 10 mm około 13-15 mm, a dla 12 mm mniej więcej 15-17 mm. To nadal orientacja, ale bardzo użyteczna, bo od razu odsiewa profile zbyt ciasne.
| Szerokość taśmy | Praktyczny minimalny luz w profilu | Dlaczego to działa |
|---|---|---|
| 8 mm | 11-13 mm | Zostaje miejsce na montaż i niewielkie odchyłki produkcyjne |
| 10 mm | 13-15 mm | Łatwiej ułożyć taśmę równo i bez naprężeń |
| 12 mm | 15-17 mm | Jest przestrzeń na lepsze chłodzenie i osprzęt |
| 16,7 mm | 20-22 mm | Takie modele potrzebują już wyraźnie większej komory |
Jeśli profil ma klosz, system zatrzaskowy albo elementy narożne, zostawiam jeszcze więcej miejsca. Wtedy montaż przebiega spokojnie, a nie „na wcisk”. Z tego punktu już naturalnie wynika kolejne pytanie: czy zawsze warto brać taśmę jak najszerszą, skoro daje więcej miejsca i zwykle lepiej odprowadza ciepło?
Kiedy lepsza jest węższa, a kiedy szersza taśma
Węższa taśma wygrywa tam, gdzie liczy się dyskrecja i elastyczność. Sprawdza się w wąskich wnękach, na małych półkach, przy lekkich łukach i wszędzie tam, gdzie pasek ma być prawie niewidoczny. Jeśli chodzi o subtelne podświetlenie mebli, 8 mm często daje po prostu więcej swobody niż 12 mm.
Szersza taśma ma sens wtedy, gdy instalacja pracuje mocniej, dłużej albo w bardziej wymagającym środowisku. Większa szerokość zwykle oznacza więcej miejsca na ścieżki miedziane, a to pomaga przy wyższej mocy i ograniczaniu spadków napięcia. Nie jest to reguła absolutna, bo liczy się też grubość miedzi, konstrukcja taśmy i sposób zasilania, ale w praktyce szerszy pasek zazwyczaj łatwiej znosi większe obciążenie.
Warto też odróżnić typ taśmy od samej szerokości. COB to technologia, w której diody tworzą prawie ciągłą linię światła, więc często wybiera się ją do eleganckich, równych efektów. RGBW oznacza kolorowe światło z osobnym kanałem białym, więc takie taśmy bywają szersze, bo potrzebują więcej miejsca na dodatkowe tory i sterowanie. Jeśli projekt ma być mocny, reprezentacyjny i dobrze chłodzony, szersza wersja zwykle broni się lepiej. Jeśli ma być lekka, giętka i ukryta, przesadna szerokość tylko komplikuje montaż.
Przed zakupem zostaje już ostatni filtr: kilka prostych kontroli, które oszczędzają czas, pieniądze i poprawki na miejscu.
Co sprawdzić przed zamówieniem, żeby montaż poszedł bez korekty
Przy każdej taśmie sprawdzam te same rzeczy, bo właśnie one najczęściej decydują, czy realizacja pójdzie gładko:
- czy producent podaje szerokość samej taśmy, czy całego elementu z osłoną;
- czy profil ma realny zapas 3-5 mm, a nie tylko „nominalną” zgodność na papierze;
- czy planujesz złączki, narożniki lub końcówki, które zajmują dodatkowe miejsce;
- czy taśma będzie pracować w profilu aluminiowym, który poprawia chłodzenie;
- czy wersja IP65, IP67 albo neon flex nie zwiększa przekroju bardziej, niż wygląda to na zdjęciu;
- czy szerokość nie koliduje z kloszem, maskownicą albo ograniczoną wysokością wnęki.
Jeśli mam wskazać jedną zasadę, która najczęściej ratuje montaż, to brzmi ona tak: nie wybieraj taśmy wyłącznie po liczbie milimetrów. Patrz na szerokość, ale równie uważnie sprawdzaj profil, osłonę, typ diod i miejsce na przewody. Wtedy oświetlenie nie tylko będzie pasowało technicznie, ale też zostawi po sobie efekt czystej, dobrze zaprojektowanej linii światła.
