Gdy dwie lampy mają być obsługiwane z dwóch miejsc, zwykły włącznik nie wystarczy. Potrzebny jest podwójny łącznik schodowy, czyli dwa niezależne układy schodowe zamknięte w jednej obudowie. Poniżej pokazuję, jak czytać schemat podłączenia, ile przewodów potrzeba, gdzie trafiają zaciski L, przewody korespondencyjne, N i PE oraz jak bezpiecznie sprawdzić instalację.
Dwa klawisze, dwa obwody i sterowanie z dwóch miejsc
- Dwie lampy mogą działać niezależnie z dwóch lokalizacji.
- Każdy klawisz wymaga dwóch przewodów korespondencyjnych.
- Między podwójnymi łącznikami biegną zwykle cztery żyły sterujące.
- Przewody N i PE prowadzi się bezpośrednio do opraw, a nie przez mechanizm łącznika.
- Przed pracą trzeba wyłączyć zasilanie i potwierdzić brak napięcia odpowiednim miernikiem.
Co naprawdę robi podwójny łącznik schodowy
Podwójny łącznik schodowy obsługuje dwa niezależne obwody oświetleniowe. Pierwszy klawisz może sterować lampą na schodach, a drugi kinkietem w korytarzu. Każdą lampę włączysz i wyłączysz z dwóch różnych miejsc, na przykład na dole i na górze schodów.
W praktyce jest to połączenie dwóch pojedynczych układów schodowych w jednej ramce. To ważne rozróżnienie, bo łącznik świecznikowy pozwala sterować dwiema sekcjami, ale tylko z jednego miejsca. Przy dwóch lokalizacjach potrzebne są łączniki schodowe po obu stronach obwodu.
Jak rozpoznać właściwy mechanizm
Typowy podwójny łącznik schodowy ma sześć zacisków: dwa wspólne, najczęściej oznaczone jako L, COM albo symbolem wejścia, oraz cztery zaciski przełączne oznaczone strzałkami, 1 i 2 lub podobnymi symbolami. Oznaczenia mogą różnić się między producentami, dlatego zawsze sprawdzam schemat nadrukowany na mechanizmie lub w instrukcji konkretnego modelu.
Nie sugeruję się wyłącznie położeniem zacisku na obudowie. W jednym modelu wspólny zacisk może być opisany jako L, w innym jako COM. Liczy się funkcja zacisku, a nie sama nazwa.

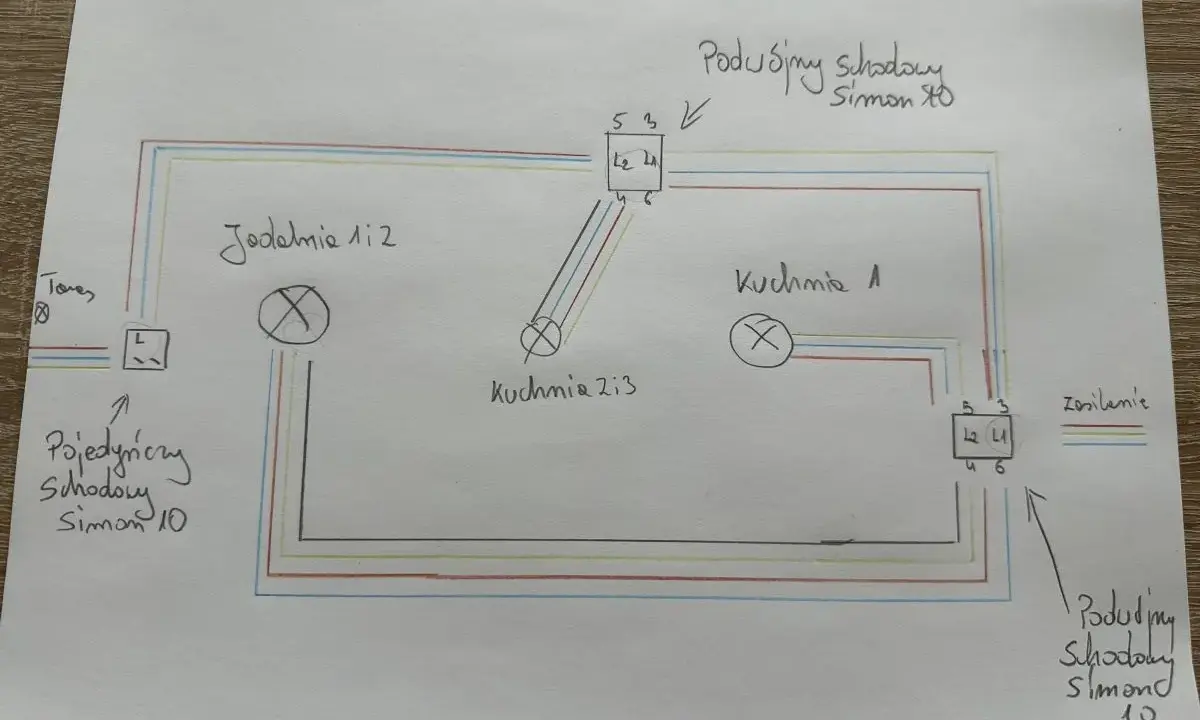

Schemat połączeń dwóch podwójnych łączników
Najprostszy wariant zakłada, że zasilanie trafia do pierwszej puszki, a przewody do lamp wychodzą z drugiej. W pierwszym łączniku przewód fazowy L zasila oba zaciski wspólne. Jeśli producent nie zastosował fabrycznego mostka, wykonuje się krótkie połączenie między dwoma zaciskami wspólnymi.
| Element | Połączenie | Znaczenie |
|---|---|---|
| Zasilanie L | Do zacisku wspólnego pierwszego toru | Doprowadza fazę do pierwszego klawisza |
| Mostek fazowy | Między zaciskami wspólnymi obu torów | Zasila drugi klawisz z tego samego obwodu |
| Przewody korespondencyjne | Po dwie żyły dla każdego klawisza | Łączą oba łączniki i umożliwiają przełączanie |
| Wyjście do lampy 1 | Z zacisku wspólnego drugiego toru | Doprowadza fazę załączaną do pierwszej oprawy |
| Wyjście do lampy 2 | Z zacisku wspólnego drugiego toru | Doprowadza fazę załączaną do drugiej oprawy |
| N i PE | Bezpośrednio do opraw | Neutralny i ochronny nie przechodzą przez łącznik |
Można zapisać ten układ jeszcze prościej: pierwszy tor łącznika ma własną parę przewodów korespondencyjnych, a drugi tor ma drugą parę. W sumie między puszkami potrzebne są cztery przewody sterujące, nie dwie żyły wspólne dla całego mechanizmu.
Przewód neutralny N, zazwyczaj niebieski, oraz ochronny PE, żółto-zielony, prowadzi się do opraw oświetleniowych. Nie wolno wykorzystywać przewodu ochronnego jako żyły roboczej, nawet jeśli w starej instalacji brakuje odpowiednich przewodów.
Ile przewodów przygotować przed montażem
Dla dwóch lamp sterowanych z dwóch miejsc trzeba zaplanować nie tylko same łączniki, ale również przebieg kabli w puszkach. W typowym układzie między pierwszym i drugim mechanizmem biegną cztery żyły korespondencyjne, po dwie na każdy obwód.
- do pierwszego łącznika doprowadzona jest faza L,
- między łącznikami prowadzone są dwie pary przewodów korespondencyjnych,
- z drugiego łącznika wychodzą dwie fazy załączane do lamp,
- przewody N i PE są łączone w puszkach lub rozdzielnicy i prowadzone do opraw.
W nowych obwodach oświetleniowych często stosuje się przewody o przekroju 1,5 mm², ale nie oznacza to, że można bez sprawdzenia dołożyć je do każdej istniejącej instalacji. Znaczenie mają także zabezpieczenie, sposób ułożenia przewodu, stan izolacji i układ sieci.
Kolory pomagają, ale nie zastępują pomiaru
Kolor brązowy, czarny lub szary zwykle oznacza żyłę fazową albo korespondencyjną. Niebieski jest przeznaczony dla N, a żółto-zielony dla PE. W starszych instalacjach kolory mogą być jednak niezgodne z obecnymi zasadami, dlatego nie identyfikuję przewodu wyłącznie po barwie izolacji.
Przed odłączeniem starego mechanizmu robię zdjęcie połączeń i opisuję każdą żyłę. To drobna czynność, która często oszczędza sporo czasu, zwłaszcza gdy w puszce znajduje się kilka kabli o podobnych kolorach.
Montaż krok po kroku bez zgadywania
- Wyłącz zabezpieczenie odpowiedzialne za obwód oświetlenia, a jeśli nie masz pewności, wyłącz główne zasilanie.
- Sprawdź brak napięcia dwubiegunowym testerem napięcia na wszystkich przewodach w puszce.
- Zidentyfikuj zaciski wspólne obu mechanizmów oraz cztery zaciski przewodów korespondencyjnych.
- Podłącz fazę L do zacisku wspólnego pierwszego toru i wykonaj mostek do drugiego toru, jeśli wymaga tego konstrukcja łącznika.
- Połącz pierwszą parę przewodów korespondencyjnych z pierwszym torem obu łączników.
- Połącz drugą parę przewodów korespondencyjnych z drugim torem obu łączników.
- Do zacisków wspólnych drugiego mechanizmu podłącz przewody fazowe prowadzące do lamp.
- Przewody N i PE połącz odpowiednio z przewodami dochodzącymi do opraw.
- Ułóż żyły w puszkach, zamocuj mechanizmy i dopiero wtedy włącz zasilanie do testu.
Jeśli po włączeniu jeden klawisz działa odwrotnie, nie oznacza to od razu błędnego schematu. Czasem wystarczy zamienić miejscami dwie żyły korespondencyjne w jednym torze. Jeżeli lampa nie reaguje z drugiego miejsca albo działa tylko w określonej kombinacji, trzeba ponownie sprawdzić zaciski wspólne i ciągłość przewodów.
Do łączenia żył stosuję certyfikowane złączki dopuszczone do danego typu przewodu. Luźno skręcone druty, przypadkowe kostki i zbyt długie odcinki odizolowanej żyły zwiększają ryzyko grzania się połączenia.
Najczęstsze błędy przy tym układzie
Pomylenie łącznika schodowego ze świecznikowym
Oba mechanizmy mogą mieć dwa klawisze, ale działają inaczej. Świecznikowy rozdziela jedną fazę na dwa wyjścia w jednym miejscu, natomiast podwójny schodowy ma dwa niezależne tory przełączne i współpracuje z drugim takim mechanizmem.
Podłączenie fazy do niewłaściwego zacisku
Jeżeli faza trafi do zacisku przełącznego zamiast wspólnego, obwód może działać tylko częściowo. Objawem bywa lampa świecąca z jednego miejsca, brak reakcji drugiego klawisza albo nieprawidłowe kombinacje załączenia.
Wpuszczenie przewodu neutralnego przez łącznik
Łącznik powinien rozłączać przewód fazowy, a nie neutralny. Przełączanie samego N może sprawić, że oprawa pozornie zgaśnie, ale jej elementy nadal będą miały potencjał względem ziemi. Bezpieczna zasada jest prosta: faza jest przełączana, N i PE trafiają do lampy właściwą drogą.
Przeczytaj również: Ukryj zasilacz LED w ścianie - Jak to zrobić dobrze?
Brak miejsca w płytkiej puszce
Podwójny mechanizm i cztery przewody korespondencyjne zajmują sporo przestrzeni. W zbyt płytkiej puszce żyły są mocno zginane, a zaciski mogą być naprężone. Jeśli połączenia nie układają się swobodnie, lepiej zastosować głębszą puszkę lub zlecić modernizację elektrykowi.
Kiedy lepiej zrezygnować z samodzielnego podłączania
Przy instalacji 230 V nie warto ryzykować, gdy nie potrafisz potwierdzić braku napięcia, nie znasz układu przewodów albo widzisz ślady przegrzania. Szczególnej ostrożności wymagają stare instalacje aluminiowe, przewody o uszkodzonej izolacji i puszki, w których połączono kilka niezależnych obwodów.
Elektryk powinien również sprawdzić instalację wtedy, gdy planujesz dołożenie przewodów, zmianę zabezpieczenia lub podłączenie opraw z metalową obudową. Sam mechanizm jest niedrogi, ale błąd w połączeniach może uszkodzić lampę, wywołać zwarcie albo stworzyć zagrożenie porażeniem.
W nowoczesnym wnętrzu warto przy okazji dobrać osprzęt do charakteru lamp i ścian, ale wygląd ramki jest drugorzędny. Najpierw liczą się zgodność mechanizmu, poprawny schemat i bezpieczeństwo, dopiero później kolor, podświetlenie czy styl wykończenia.
Co sprawdzić przed zamknięciem puszki
- Czy każdy klawisz steruje tylko przypisaną mu lampą?
- Czy obie lampy można włączać i wyłączać z obu miejsc?
- Czy przewody N i PE są połączone z oprawami, a nie z zaciskami przełączników?
- Czy w zaciskach nie ma luźnych drutów ani nadmiaru odizolowanej żyły?
- Czy oznaczenia na mechanizmie odpowiadają rzeczywistym połączeniom?
Najważniejsza zasada tego układu brzmi: dwa klawisze oznaczają dwa osobne obwody, a każdy z nich potrzebuje własnej pary przewodów korespondencyjnych. Gdy instalacja nie odpowiada temu schematowi, nie warto dopasowywać przewodów na siłę. Lepiej zatrzymać montaż, sprawdzić dokumentację konkretnego łącznika i w razie wątpliwości poprosić o pomoc osobę z odpowiednimi kwalifikacjami.
