W praktyce taki układ warto czytać jak prostą mapę działania lampy: lampa, statecznik, starter i kondensator współpracują ze sobą, żeby wyładowanie w rurze w ogóle mogło się pojawić i potem stabilnie świecić. Poniżej rozkładam na części schemat świetlówki, pokazuję kolejność zapłonu, różnice między klasycznym a elektronicznym układem oraz objawy usterek, które da się z niego wyczytać bez zgadywania. To przydaje się zarówno przy naprawie starej oprawy, jak i przy decyzji, czy remont ma jeszcze sens, czy lepiej iść w modernizację LED.
Najważniejsze elementy układu i co z nich wynika
- Świetlówka to niskociśnieniowa lampa wyładowcza, a światło powstaje dzięki luminoforowi na ściankach rurki.
- Starter podgrzewa elektrody, a po rozwarciu styków pomaga wygenerować impuls zapłonowy.
- Statecznik, czyli dławik, ogranicza prąd po zapłonie i stabilizuje pracę lampy.
- Kondensator kompensacyjny poprawia współczynnik mocy, więc układ mniej obciąża instalację.
- Elektroniczny statecznik przejmuje rozruch i pracuje zwykle w zakresie 25-100 kHz, dzięki czemu układ jest cichszy i stabilniejszy.
- Migotanie, buczenie i świecące końce to najczęściej sygnał, że problem leży w starterze, stateczniku albo samych elektrodach.

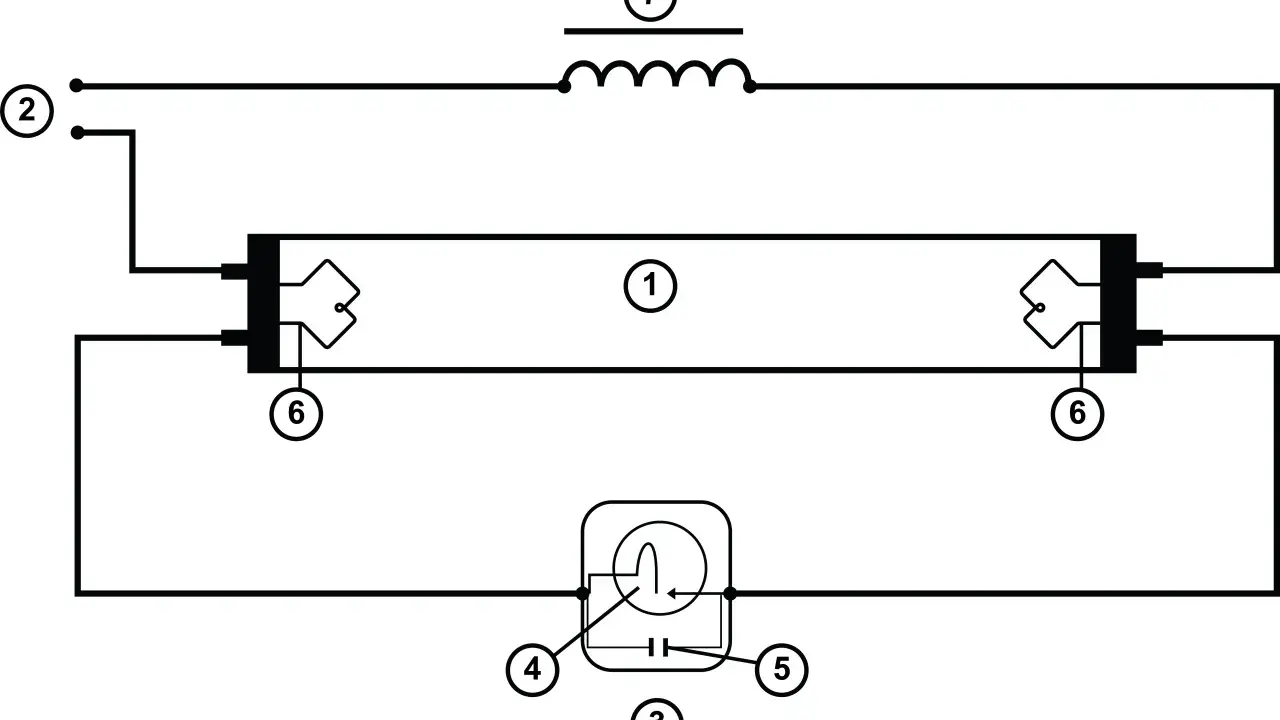

Z czego składa się układ świetlówki
Patrzę na taki diagram od najprostszej strony: sama rura nie świeci „z gniazdka”, tylko potrzebuje osprzętu, który przygotuje zapłon i utrzyma pracę wyładowania. W dokumentacji Philipsa klasyczny obwód opisuje się jako zestaw czterech części: lampy, statecznika, startera i kondensatora kompensacyjnego. To właśnie ten zestaw decyduje o tym, czy lampa ruszy płynnie, będzie mrugać, czy w ogóle nie zapali się po włączeniu.
W praktyce warto pamiętać, że świetlówka jest lampą wyładowczą z parą rtęci w środku, a warstwa luminoforu zamienia niewidzialne promieniowanie UV na światło widzialne. Dlatego schemat nie pokazuje tylko „przewodów”, ale cały proces: od zainicjowania wyładowania, przez ograniczenie prądu, aż po stabilną pracę. Jeśli czytam taki układ bez tej perspektywy, łatwo pomylić przyczynę awarii z jej skutkiem.
| Element | Rola w układzie | Co to oznacza w praktyce |
|---|---|---|
| Lampa | Wewnątrz zachodzi wyładowanie w gazie i parze rtęci | To ona daje światło, ale sama nie ogranicza prądu ani nie startuje bez osprzętu |
| Elektrody | Podgrzewają się przed zapłonem i utrzymują wyładowanie | Zużyte elektrody często powodują trudny start i migotanie |
| Starter | Na chwilę zamyka obwód, podgrzewa żarniki, potem otwiera styk | To on uruchamia sekwencję zapłonu w klasycznych oprawach |
| Statecznik | Ogranicza prąd po zapłonie i wspiera impuls startowy | Bez niego lampa pobierałaby zbyt duży prąd i szybko by się uszkodziła |
| Kondensator kompensacyjny | Koryguje przesunięcie fazowe w obwodzie | Zmniejsza bierne obciążenie instalacji i poprawia kulturę pracy oprawy |
Kiedy już wiem, co robi każdy element, najłatwiej przejść do samego startu, bo właśnie tam konstrukcja pokazuje swoją logikę najlepiej.

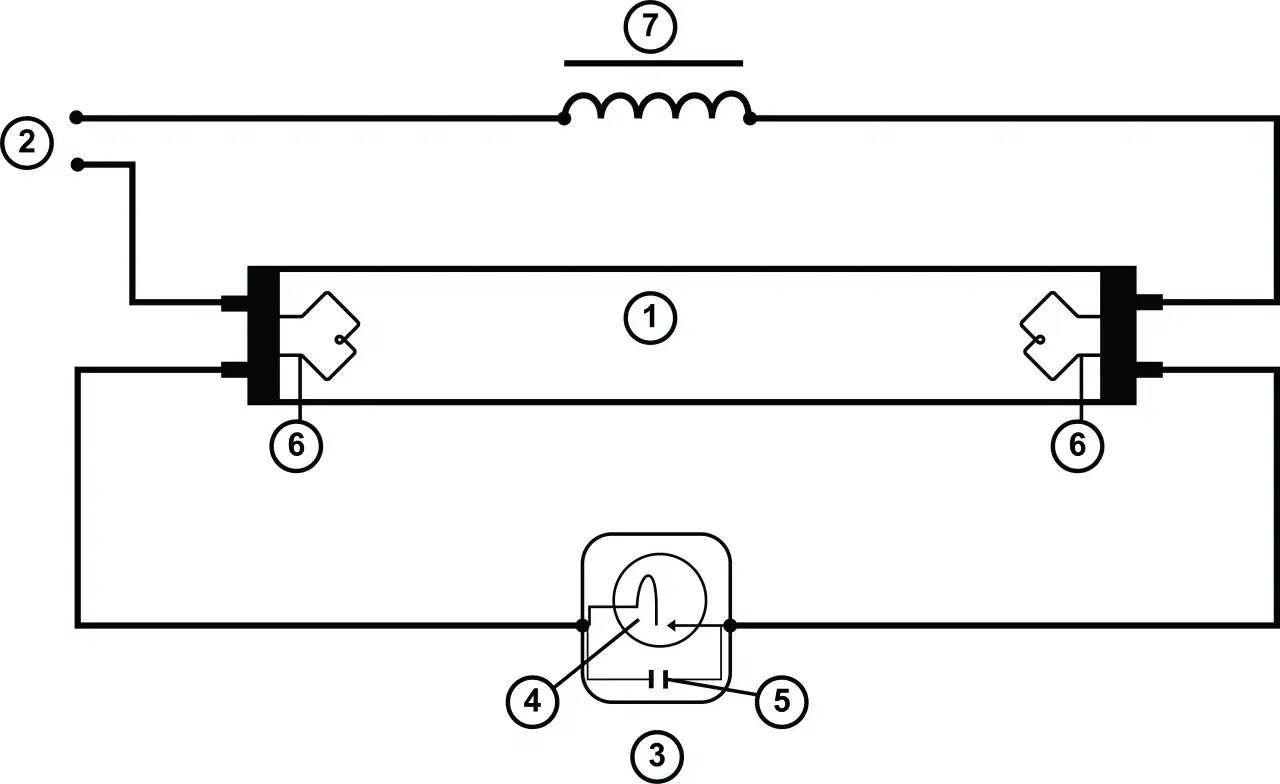

Jak przebiega zapłon i dlaczego lampa nie świeci od razu
W klasycznym układzie zapłon nie następuje natychmiast, bo najpierw trzeba podgrzać elektrody i doprowadzić do warunków, w których gaz w rurze da się zjonizować. W nocie STMicroelectronics opisano to bardzo klarownie: starter zamyka obwód, prąd płynie przez żarniki, potem bimetal się otwiera i dławik generuje impuls o wysokim napięciu. To właśnie ten moment „przeskoku” decyduje, czy lampa ruszy, czy zacznie się cykl prób i przerw.
- Po włączeniu zasilania napięcie trafia do obwodu, ale nie jest jeszcze wystarczające do zapłonu lampy.
- Starter przewodzi i podgrzewa elektrody na końcach rurki.
- Styk startera się otwiera, a prąd w dławiku gwałtownie maleje.
- Dławik generuje impuls o wysokim napięciu, zwykle wystarczający do zjonizowania gazu w rurze.
- Lampa zapala się, a napięcie na starterze spada do poziomu, przy którym styk pozostaje otwarty.
W dobrze działającym układzie cała sekwencja trwa krótko, ale nie jest zerowa. Jeśli starter jest już zużyty albo elektrody są wyeksploatowane, zobaczysz wyraźne mruganie, opóźniony start albo serię nieudanych prób. To ważne rozróżnienie, bo nie każda „niesprawna świetlówka” oznacza uszkodzoną rurę, czasem winny jest tylko element rozruchowy albo sam osprzęt. Wtedy schemat pomaga od razu zawęzić pole poszukiwań.
Przy elektronicznym układzie ta sekwencja wygląda inaczej, bo rozruch i stabilizacja są sterowane przez elektronikę, a nie przez prosty starter bimetaliczny.
Klasyczny układ i wersja z elektronicznym statecznikiem
Tu różnica jest większa, niż wielu osobom się wydaje. W klasycznym układzie główną rolę pełni dławik, starter i ewentualny kondensator kompensacyjny, a w wersji elektronicznej rozruch, podgrzewanie elektrod i ograniczanie prądu przejmuje elektronika. Philips podaje, że taki układ pracuje zwykle w zakresie 25-100 kHz, czyli zdecydowanie poza częstotliwością sieciową. W praktyce oznacza to mniejsze buczenie, brak wyraźnego migotania i lepszą kontrolę startu.
| Cecha | Układ klasyczny | Układ z elektronicznym statecznikiem | Co to daje użytkownikowi |
|---|---|---|---|
| Rozruch | Starter bimetaliczny lub glow starter | Elektroniczne podgrzewanie i zapłon | Mniej zależności od mechanicznego zużycia startera |
| Częstotliwość pracy | 50 Hz z sieci | Zwykle 25-100 kHz | Mniej migotania i cichsza praca oprawy |
| Hałas | Może buczeć | Zwykle prawie bezgłośny | Wyższy komfort w biurze, kuchni czy salonie |
| Start w praktyce | Bywa wolniejszy i bardziej zależny od stanu elementów | Preheat jest kontrolowany, a start bardziej przewidywalny | Mniej przypadkowych nieudanych prób zapłonu |
| Obsługa awarii | Łatwo wskazać starter lub dławik | Diagnoza bywa bardziej techniczna | Naprawa może być mniej „intuicyjna”, ale stabilność pracy jest lepsza |
Ja zwykle oceniam to prosto: klasyczny układ wygrywa prostotą, a elektroniczny kulturą pracy. Jeśli oprawa ma jeszcze pracować przez lata w domu, biurze albo pomieszczeniu usługowym, różnica w komforcie bywa odczuwalna od pierwszego włączenia. To prowadzi już naturalnie do pytania, co właściwie mówi o awarii sam schemat i jak nie pomylić symptomów.
Jakie usterki najczęściej zdradza sam schemat
Gdy lampa zachowuje się nietypowo, nie trzeba od razu zakładać najgorszego. Schemat podpowiada, które elementy mogą być winne i w jakiej kolejności je sprawdzać. Z mojego doświadczenia najczęściej problem nie leży w samej rurze, tylko w starterze, stateczniku albo w połączeniach przy oprawie.
| Objaw | Co może oznaczać | Co sprawdzić najpierw |
|---|---|---|
| Lampa miga i nie zapala się | Zużyty starter, słabe elektrody albo zbyt niski impuls zapłonowy | Starter, końce rurki, styki w oprawce |
| Końce rurki świecą, ale środek nie | Starter może się zawiesić, a elektrody są podgrzewane bez skutku | Starter i stan elektrod |
| Oprawa buczy | To typowy objaw klasycznego dławika | Statecznik, mocowanie, ewentualne drgania mechaniczne |
| Lampa startuje po kilku próbach | Układ rozruchowy ma już zbyt małą rezerwę | Starter, napięcie zasilania, wiek lampy |
| Oprawa bardzo się grzeje | Możliwa awaria lub częściowe zwarcie w stateczniku | Natychmiastowy przegląd osprzętu i połączeń |
Warto pamiętać o bezpieczeństwie: przy awarii nie dotyka się przypadkowo końcówek oprawy, a w starszym układzie kondensator może jeszcze chwilę trzymać ładunek. Jeśli widać przegrzanie, nadtopienia albo ciemne ślady wokół osprzętu, nie ma sensu testować układu „na próbę”. Lepiej zatrzymać się na etapie oględzin niż doprowadzić do większego uszkodzenia. Z takiej diagnostyki płynnie przechodzi się do decyzji, czy w ogóle warto ten układ ratować.
Co sprawdzić przed modernizacją starej oprawy
W 2026 roku najrozsądniej patrzeć na stary układ nie tylko jak na rzecz do naprawy, ale też jak na kandydata do modernizacji. Jeśli oprawa działa, ale buczy, miga albo wymaga częstych wymian startera, często lepszy efekt daje wymiana całego osprzętu niż kosmetyczna naprawa. Ja zwykle zaczynam od prostego pytania: czy chcę naprawić instalację, czy tylko przedłużyć jej życie o kolejny sezon.
- Sprawdź typ lampy, bo nie każda oprawa pracuje z tym samym formatem świetlówki.
- Ustal rodzaj osprzętu, czyli czy masz dławik klasyczny, czy statecznik elektroniczny.
- Zweryfikuj zgodność LED, jeśli planujesz zamianę, bo nie każda lampa LED współpracuje z każdym układem.
- Oceń stan przewodów i oprawek, bo zużyta izolacja potrafi unieważnić sens drobnej naprawy.
- Sprawdź wentylację i temperaturę pracy, zwłaszcza gdy osprzęt jest zamknięty w małej, ciepłej obudowie.
Ja trzymam się jednej zasady: jeśli układ jest prosty, zdrowy i zgodny z lampą, warto go zachować; jeśli widać starzenie osprzętu, hałas i niestabilny start, uczciwiej jest przejść na nowe rozwiązanie niż walczyć z konstrukcją sprzed lat. Dzięki temu cały temat przestaje być tylko rysunkiem, a staje się praktycznym narzędziem do podjęcia lepszej decyzji przy oświetleniu wnętrza.
