Zrozumienie oznaczeń na diodach SMD ułatwia wybór taśmy LED znacznie bardziej niż same opisy w sklepie. Numer obudowy, polaryzacja, gęstość diod i parametry zasilania mówią o tym, czy światło będzie dekoracyjne, użytkowe, równe na całej długości i wygodne w montażu.
Najważniejsze rzeczy, które warto wiedzieć przed wyborem taśmy
- Numery typu 2835, 3528 i 5050 najczęściej opisują rozmiar obudowy, a nie samą jasność.
- Na taśmie LED trzeba patrzeć nie tylko na kod diody, ale też na W/m, LED/m, napięcie i CRI.
- Przy pojedynczych diodach SMD nadruk bywa niepełny albo niestandardowy, więc bez datasheetu łatwo o pomyłkę.
- W praktyce do białego światła użytkowego często dobrze wypadają diody 2835, a do RGB i efektów świetlnych częściej wybiera się 5050.
- Do dłuższych odcinków i bardziej równomiernego światła zwykle lepiej sprawdza się 24 V niż 12 V.

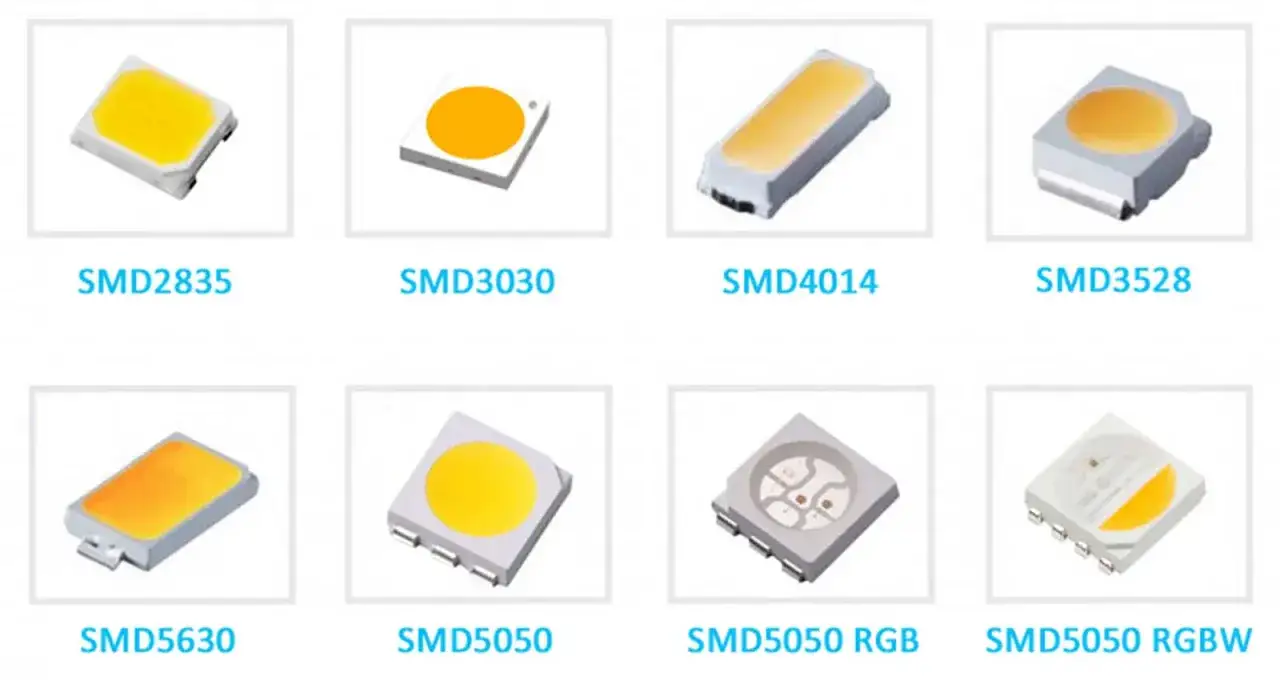

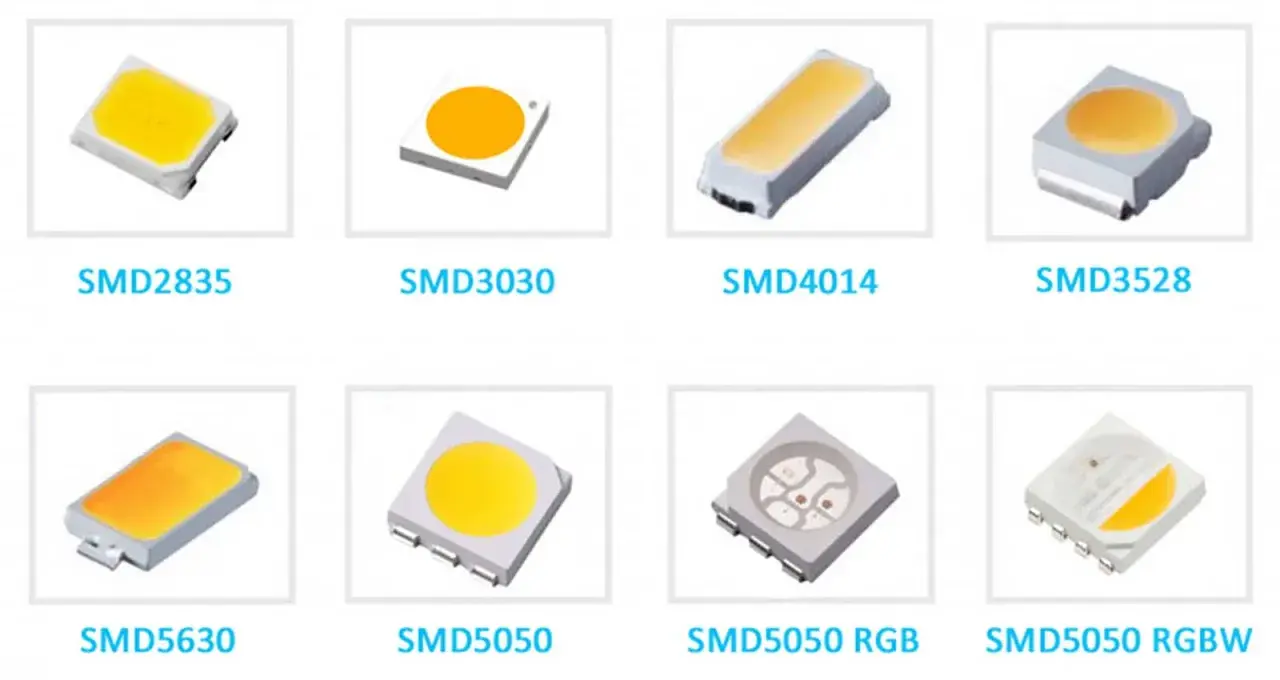

Co naprawdę oznaczają numery 2835, 3528 i 5050
Najczęściej spotykane oznaczenia na taśmach LED nie są przypadkowym kodem handlowym, tylko skrótem rozmiaru obudowy. W praktyce oznacza to, że liczba mówi o wymiarach diody w milimetrach, a nie o tym, ile światła zawsze da w każdej wersji. To ważne rozróżnienie, bo dwa produkty z tym samym numerem mogą świecić zupełnie inaczej, jeśli różnią się konstrukcją, mocą lub jakością układu.
Ja zwykle tłumaczę to prosto: kod obudowy pomaga porównać klasę diody, ale nie zastępuje całej specyfikacji. Dla czytelnika szukającego taśmy do domu najistotniejsze jest to, że numer 2835, 3528 czy 5050 nie jest obietnicą konkretnej jasności. To dopiero punkt wyjścia do wyboru.
| Oznaczenie | Typowy rozmiar | Co to zwykle oznacza w praktyce | Najczęstsze zastosowanie |
|---|---|---|---|
| 3528 | 3,5 x 2,8 mm | Starsza, mniejsza obudowa, często do prostszych układów | Podświetlenia, dekoracje, delikatne akcenty |
| 2835 | 2,8 x 3,5 mm | Nowocześniejsza i zwykle bardziej efektywna konstrukcja | Białe światło użytkowe, kuchnia, korytarz, wnętrza |
| 5050 | 5,0 x 5,0 mm | Większa obudowa, często z wieloma chipami w jednym elemencie | RGB, mocniejsze efekty, dekoracje, sceny świetlne |
| 5630 / 5730 | 5,6 x 3,0 mm / 5,7 x 3,0 mm | Większa powierzchnia i wyższa moc, zwykle pod jaśniejsze projekty | Silniejsze oświetlenie użytkowe, dłuższe odcinki |
Warto zapamiętać jedną rzecz: większy numer nie zawsze znaczy lepszy wybór. Do subtelnego podświetlenia półki 5050 będzie często przesadą, a do mocnego doświetlenia blatu 3528 może okazać się zbyt słaba. Gdy rozumiem ten podział, łatwiej mi przejść do tego, co naprawdę sprawdza się na etykiecie produktu.
Jak czytać oznaczenia na taśmie LED bez zgadywania
Na samej diodzie albo na rolce taśmy zwykle znajdziesz więcej informacji niż tylko numer obudowy. W dobrych opisach producent podaje także moc na metr, liczbę diod na metr, barwę światła, współczynnik oddawania barw i napięcie pracy. To właśnie te dane decydują o komforcie użytkowania, a nie sam skrót na chipie.
Jeżeli mam ocenić produkt szybko, patrzę najpierw na cztery rzeczy: LED/m, W/m, K i CRI. Dopiero potem interesuje mnie sam typ obudowy. Taki porządek chroni przed zakupem taśmy, która brzmi dobrze w opisie, ale w praktyce świeci zbyt punktowo, zbyt słabo albo z nieprzyjemnym odcieniem.
| Parametr | Co oznacza | Dlaczego ma znaczenie |
|---|---|---|
| LED/m | Liczba diod na metr taśmy | Wpływa na równomierność światła i wygląd linii |
| W/m | Moc pobierana na metr | Pomaga dobrać zasilacz i ocenić realną jasność |
| K | Temperatura barwowa, np. 2700 K, 4000 K, 6500 K | Odpowiada za to, czy światło jest ciepłe, neutralne czy chłodne |
| CRI | Wskaźnik oddawania barw | Przy CRI 90 kolory drewna, tkanin i jedzenia wyglądają naturalniej |
| 12 V / 24 V | Napięcie pracy | Wpływa na długość odcinka, spadki napięcia i stabilność światła |
Na małych diodach SMD nadruk identyfikacyjny bywa ograniczony albo w ogóle nie występuje. Czasem zobaczysz tylko znacznik orientacji, a nie pełny model. To normalne: w przypadku ledów pełny odczyt często wymaga karty katalogowej producenta, a nie samego spojrzenia na obudowę. Jeśli więc ktoś próbuje rozpoznać diodę wyłącznie po jednym znaku na kapsule, łatwo o pomyłkę.
W praktyce przy taśmach najbezpieczniej odczytuje się nie sam chip, ale cały zestaw danych z opakowania lub opisu produktu. Gdy coś się nie zgadza, przechodzę od razu do polaryzacji i testu, bo to najszybsza droga do uniknięcia błędu montażowego.
Polaryzacja i kierunek montażu mają znaczenie
LED jest diodą, więc działa tylko w jednym kierunku. Dla użytkownika taśmy oznacza to tyle, że plus i minus muszą się zgadzać, a przy montażu pojedynczych elementów trzeba zwracać uwagę na znak katody i oznaczenia na płytce. W przypadku taśm zwykle jest to prostsze, bo producent zaznacza miejsce cięcia, biegunowość i punkty lutownicze.
Tu widzę najwięcej drobnych, ale kosztownych pomyłek. Taśma po odwróceniu polaryzacji często po prostu nie świeci, ale przy nieprawidłowym podłączeniu zasilania lub źle dobranym sterowniku można też uszkodzić cały odcinek. Dlatego przy wątpliwościach zawsze wolę sprawdzić wszystko multimetrem niż zgadywać.
- Znak + / - na PCB mówi, gdzie podłączyć zasilanie.
- Kreska, ścięty narożnik lub kropka na obudowie często wskazują orientację elementu, ale nie zawsze w ten sam sposób u każdego producenta.
- Multimetr w trybie testu diody pozwala szybko sprawdzić, w którą stronę element przewodzi.
- Miejsce cięcia trzeba respektować bez wyjątku, bo cięcie poza oznaczeniem najczęściej kończy się przerwaniem obwodu.
Który typ sprawdzi się w domu, a który przy dekoracji
Wybór między 2835, 3528, 5050 i 5630 nie powinien zaczynać się od samego numeru, tylko od zastosowania. Do wnętrz mieszkalnych ważniejsze są komfort, równomierność i kolor światła niż sam efekt katalogowy. Do dekoracji liczy się z kolei charakter świecenia, możliwość sterowania kolorem i to, jak taśma wygląda w profilu lub pod meblem.
Najczęściej dzielę ten wybór na cztery scenariusze. Takie podejście działa lepiej niż ślepe porównywanie „lepsza czy gorsza” dioda, bo od razu uwzględnia realne warunki użycia.
| Zastosowanie | Co zwykle wybrać | Dlaczego |
|---|---|---|
| Podświetlenie półek, wnęk i cokołów | 3528 lub słabsza 2835 | Daje miękkie światło i nie dominuje we wnętrzu |
| Blat kuchenny, biurko, miejsce pracy | 2835, 5630 lub 5730 | Lepsza skuteczność świetlna i bardziej praktyczne doświetlenie |
| RGB i kolorowe efekty | 5050 | Często mieści więcej chipów i dobrze współpracuje z efektami barwnymi |
| Dłuższe odcinki w salonie lub korytarzu | 2835 przy 24 V | Łatwiej uzyskać równomierne światło i ograniczyć spadki napięcia |
Przy wyborze do domu zwracam jeszcze uwagę na barwę: 2700-3000 K sprawdza się w strefie wypoczynku, 4000 K jest najbezpieczniejsze do kuchni i korytarzy, a 5000-6500 K daje bardziej techniczny, chłodny efekt. Do drewna, tkanin i jedzenia warto rozważyć CRI 90, bo wtedy kolory wyglądają naturalniej i mniej płasko.
Jeżeli taśma ma świecić przez profil mleczny, sama obudowa diody nie wystarczy do oceny efektu. Dla mnie równie ważna jest gęstość montażu: 60 LED/m bywa wyraźnie punktowe, 120 LED/m wygląda już znacznie gładsza, a przy wyższej gęstości linia światła może być niemal ciągła. To właśnie detal, który najbardziej zmienia odbiór całej instalacji.
Na zewnątrz i w wilgotnych miejscach liczy się coś więcej niż numer
W ogrodzie, przy elewacji i w strefach narażonych na wilgoć sam kod diody to dopiero początek analizy. Tam dochodzi jeszcze osłona, klasa szczelności, temperatura pracy i sposób odprowadzania ciepła. W praktyce mogę kupić świetną diodę, ale jeśli zamknę ją w źle dobranej osłonie, cała instalacja straci na trwałości i jasności.
To szczególnie ważne przy taśmach w silikonie. Ochrona przed wodą jest potrzebna, ale silikon potrafi ograniczyć oddawanie ciepła, a to wpływa na żywotność i stabilność świecenia. Dlatego przy montażu zewnętrznym zwykle wolę profil aluminiowy i porządne zasilanie niż samą „mocną” taśmę bez zapasu.- IP65 sprawdza się przy zachlapaniu i wilgoci, ale nie oznacza pełnej zanurzalności.
- IP67 daje wyższy poziom ochrony, ale nadal trzeba pilnować jakości zakończeń i połączeń.
- 24 V jest zwykle wygodniejsze przy dłuższych trasach na zewnątrz niż 12 V.
- Profil aluminiowy poprawia chłodzenie i stabilizuje pracę taśmy.
- Zapas mocy zasilacza warto trzymać na poziomie około 20-30%.
Przykład jest prosty: jeśli odcinek ma 5 m i pobiera 9,6 W/m, to potrzeba 48 W, więc sensowny zasilacz ma około 60 W lub więcej. Przy 14,4 W/m ten sam odcinek wymaga już 72 W, a ja szukałbym raczej 90 W z zapasem. Taka kalkulacja często oszczędza późniejszych problemów z migotaniem, spadkiem jasności i przegrzewaniem.
Co zapisać z etykiety przed zamówieniem taśmy LED
Kiedy zamawiam taśmę, nie patrzę tylko na nazwę produktu. Zapisuję sobie pięć danych: typ diody, moc na metr, napięcie, liczbę LED na metr i klasę szczelności. To wystarcza, żeby porównać oferty bez wpadania w marketingowe opisy, które brzmią dobrze, ale niewiele mówią o realnym działaniu.
Jeżeli chcesz uniknąć najczęstszych rozczarowań, trzymaj się tej prostej zasady: numer obudowy ma pomóc w ocenie, ale decyzję podejmuj dopiero po spojrzeniu na całą specyfikację. W praktyce właśnie wtedy wybór staje się naprawdę trafiony, a taśma LED świeci tak, jak zaplanowałeś, zamiast tylko dobrze wyglądać w sklepowym opisie.
