Najkrócej: sprawdź układ zasilania, kolory przewodów i obciążenie obwodów
- W polskiej instalacji domowej standardem jest 230 V dla jednej fazy i 400 V dla układu trójfazowego.
- Przewód fazowy to L, neutralny to N, a ochronny to PE, ale w starszych instalacjach oznaczenia bywają mniej oczywiste.
- Do samego oświetlenia zwykle wystarcza jedna faza, natomiast trzy fazy przydają się przy większych odbiornikach i lepszym rozkładzie obciążenia.
- Nierówny podział obciążeń potrafi powodować spadki napięcia, migotanie światła i niepotrzebne wyzwalanie zabezpieczeń.
- Przy pracy przy lampie nie ufam samemu włącznikowi ani kolorowi przewodu, tylko odłączam obwód i sprawdzam brak napięcia miernikiem.
Co oznacza rozdzielenie instalacji na fazy
W instalacji prądu przemiennego faza to po prostu przewód roboczy, na którym pojawia się napięcie względem przewodu neutralnego. To ważne rozróżnienie, bo w codziennym języku „faza” bywa mylona z całym prądem albo z konkretnym gniazdkiem. Ja patrzę na to prościej: fazy służą do tego, żeby rozprowadzić energię tak, by instalacja nie była przeciążona w jednym miejscu.
Jak podaje ZPE, w Polsce w domowej instalacji jednofazowej standardem jest 230 V, a w układzie trójfazowym 400 V. To nie znaczy, że każde urządzenie dostaje „więcej mocy”, tylko że między dwiema fazami można uzyskać większe napięcie i zasilać odbiorniki o większym zapotrzebowaniu. W typowym mieszkaniu większość obwodów oświetleniowych i gniazdowych działa na jednej fazie, a trzy fazy pojawiają się tam, gdzie instalacja ma obsłużyć większy pobór energii.
- L to przewód fazowy, czyli ten, który doprowadza napięcie do odbiornika.
- N to przewód neutralny, przez który prąd wraca do źródła.
- PE to przewód ochronny, który ma zabezpieczać użytkownika, a nie zasilać urządzenie.
To podstawy, ale właśnie na tym poziomie najłatwiej uniknąć pomyłek. Gdy rozumiesz rolę każdego przewodu, dużo łatwiej ocenić, jak powinien działać obwód oświetleniowy i dlaczego kolejne sekcje instalacji warto oglądać osobno.

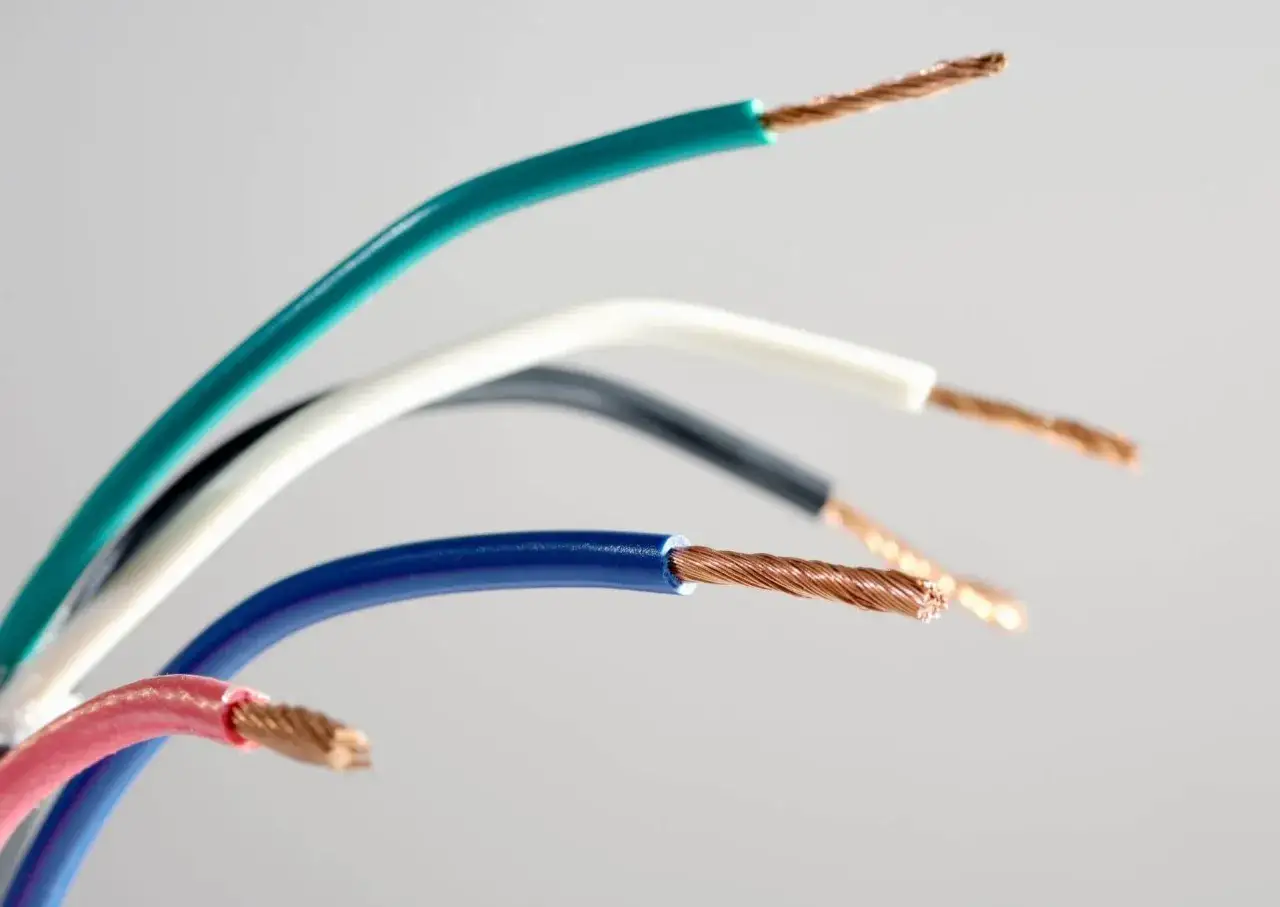

Jak rozpoznać przewody bez zgadywania
Najczęstszy błąd, jaki widzę przy oględzinach instalacji, to ocenianie wszystkiego wyłącznie po kolorze izolacji. Kolory pomagają, ale nie zastępują pomiaru. W nowych instalacjach standard jest dość czytelny, natomiast w starszych mieszkaniach i domach można trafić na układy, w których ktoś mieszał przewody, dokładał odcinki albo naprawiał obwód bez konsekwencji dla oznaczeń.
| Przewód | Typowy kolor | Rola w instalacji | Na co uważać |
|---|---|---|---|
| L1 | Brązowy | Jedna z faz w układzie trójfazowym | W starszych instalacjach kolor może być inny, więc nie opieram się tylko na izolacji. |
| L2 | Czarny | Druga faza | Jeśli instalacja była przerabiana, kolor nie musi zgadzać się z dokumentacją. |
| L3 | Szary | Trzecia faza | Przy oświetleniu często nie występuje osobno w jednym obwodzie. |
| N | Niebieski | Przewód neutralny | W układach starych lub przerabianych trzeba potwierdzić funkcję pomiarem. |
| PE | Żółto-zielony | Przewód ochronny | Nie używa się go jako przewodu roboczego. |
W praktyce ważniejsza od samego koloru jest logika całego układu. Jeśli widzę niebieski przewód w puszce, nie zakładam automatycznie, że to neutralny w każdej sytuacji, bo w starszych budynkach można spotkać przewody prowadzone według dawnych zasad albo z wcześniejszych przeróbek. Tę sekcję warto zapamiętać szczególnie wtedy, gdy montuje się oprawy sufitowe, kinkiety albo oświetlenie ogrodu i ktoś próbuje „po prostu podłączyć lampę”. Lepiej najpierw upewnić się, co jest czym, a dopiero potem iść dalej do wyboru liczby faz.

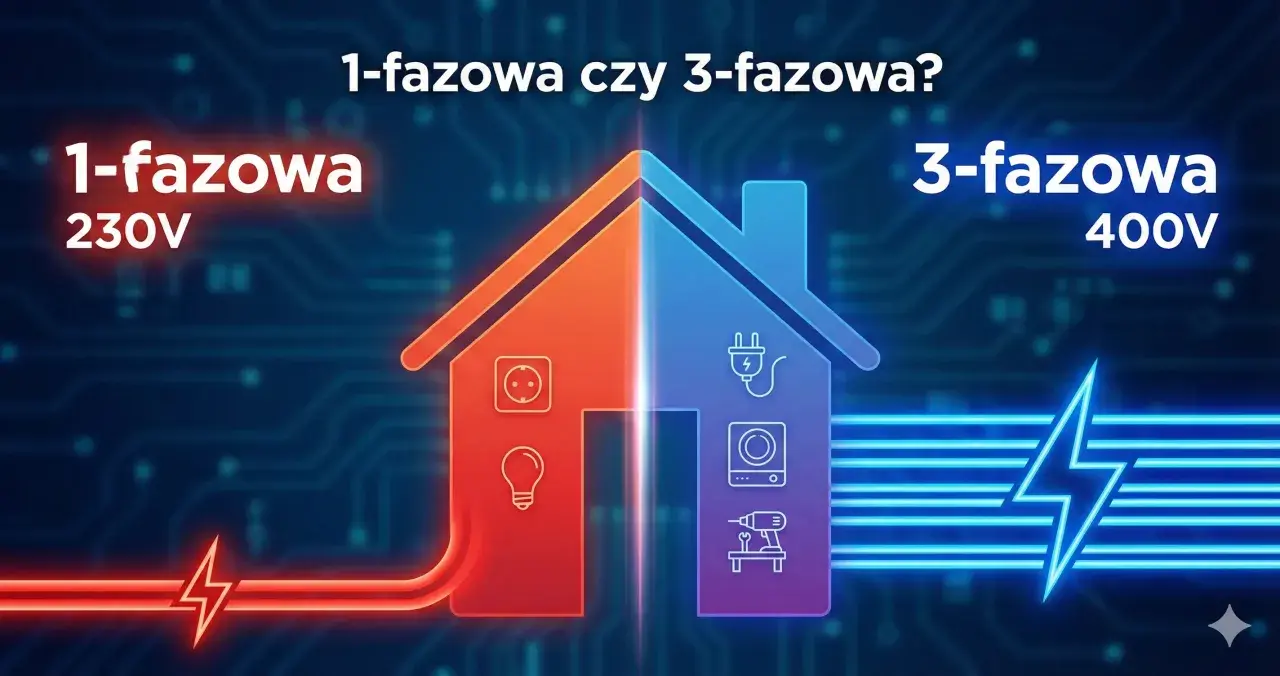

Kiedy wystarczy jedna faza, a kiedy lepiej mieć trzy
Do samego oświetlenia domowego najczęściej wystarcza jedna faza. Lampy LED, taśmy, plafony czy niewielkie oprawy zewnętrzne pobierają na ogół zbyt mało mocy, by wymagać osobnego układu trójfazowego. Inaczej wygląda sytuacja, gdy w domu pojawiają się urządzenia o większym poborze, na przykład płyta indukcyjna, ładowarka samochodu elektrycznego, pompa ciepła albo warsztatowe maszyny. Wtedy trzy fazy dają po prostu więcej swobody.
Energa zwraca uwagę, że w instalacji trójfazowej obciążenie rozkłada się na trzy fazy, a nie na jedną. To w praktyce oznacza mniejsze ryzyko przeciążenia pojedynczego obwodu i lepszą pracę całej instalacji, zwłaszcza gdy w domu działa kilka mocnych odbiorników naraz. Dla mnie to ważny argument przy planowaniu nowych instalacji: nie chodzi o prestiż „siły”, tylko o stabilność i przewidywalność działania.
| Kryterium | Jedna faza | Trzy fazy |
|---|---|---|
| Typowe napięcie | 230 V | 400 V między fazami, 230 V między fazą a neutralnym |
| Najczęstsze zastosowanie | Oświetlenie, gniazda w mieszkaniu, drobne AGD | Płyta grzewcza, duże urządzenia, warsztat, większy dom |
| Zaleta praktyczna | Prostsza instalacja i prostszy rozdział obwodów | Lepsze rozłożenie obciążenia i większa elastyczność |
| Ograniczenie | Łatwiej przeciążyć jedną linię | Wymaga staranniejszego projektowania i opisu obwodów |
Jeśli planuję tylko oświetlenie wnętrz i ogrodu, nie szukam na siłę trzech faz. Szukam raczej takiego podziału obwodów, żeby światło działało stabilnie i nie było uzależnione od jednego przeciążonego przewodu. To prowadzi prosto do kolejnego problemu: co się dzieje, gdy obciążenie rozkłada się źle.
Co psuje nierówny rozkład obciążenia
Nierówny podział obciążenia między fazami nie zawsze od razu kończy się awarią, ale bardzo często daje objawy, które użytkownik widzi w codziennym działaniu instalacji. Najbardziej typowe są spadki napięcia, mruganie LED-ów, cieplejsze gniazda i przypadkowe wyłączanie zabezpieczeń. Czasem wszystko działa „prawie normalnie”, tylko gorzej po włączeniu czajnika, piekarnika albo kilku lamp naraz. To właśnie taki stan bywa zdradliwy, bo długo wygląda jak drobna niedogodność, a nie sygnał przeciążenia.
- Migotanie światła pojawia się, gdy zasilacz LED albo cały obwód dostaje niestabilne warunki pracy.
- Wyzwalanie zabezpieczeń często oznacza, że jedna faza jest po prostu zbyt mocno obciążona.
- Przegrzewanie styków bywa skutkiem słabego połączenia, które pod obciążeniem robi się jeszcze bardziej problematyczne.
- Nierówna praca urządzeń pokazuje, że obwody nie są rozłożone sensownie, nawet jeśli instalacja formalnie działa.
W praktyce najprostsza zasada brzmi: rozkładam odbiorniki tak, żeby jedna faza nie niosła wszystkiego, co „najcięższe”. Przy remoncie to nie jest detal, tylko decyzja, która potem wpływa na trwałość lamp, zasilaczy i całej rozdzielnicy. Gdy już wiem, jak nie przeciążać układu, pozostaje jeszcze sprawa bezpieczeństwa przy samej pracy z obwodem.
Jak bezpiecznie sprawdzać obwód przed pracą przy lampie
Przy montażu lub wymianie oprawy nie zaczynam od śrubokręta, tylko od odłączenia zasilania. To brzmi banalnie, ale właśnie przy oświetleniu ludzie najczęściej popełniają pośpiech: gaszą światło włącznikiem i uznają, że instalacja jest martwa. Nie jest. Włącznik może odcinać nie ten przewód, który trzeba, albo ktoś wcześniej podłączył obwód niezgodnie ze sztuką.
- Wyłącz odpowiedni bezpiecznik w rozdzielnicy, a nie tylko sam włącznik światła.
- Sprawdź brak napięcia miernikiem lub próbnikiem, który znasz i umiesz obsłużyć.
- Nie ufaj samemu kolorowi przewodu, jeśli instalacja była przerabiana albo ma już swój wiek.
- Po podłączeniu oprawy upewnij się, że zaciski są dokręcone i nic nie zostaje pod naprężeniem.
- Jeśli cokolwiek wygląda nietypowo, przerwij pracę i wezwij elektryka z uprawnieniami.
Sam próbnik neonowy może pokazać obecność napięcia, ale traktuję go jako narzędzie pomocnicze, nie jako ostateczny dowód bezpieczeństwa. Przy montażu lamp, kinkietów czy opraw ogrodowych dokładność ma większe znaczenie niż szybkość. Jeżeli instalacja jest stara, przewody są źle opisane albo w puszce widać PEN zamiast czytelnego układu L, N i PE, nie ma sensu zgadywać. Na tym etapie lepiej przejść od ryzyka do porządku, czyli dobrze rozdzielić obwody przy remoncie.
Na etapie remontu warto rozdzielić obwody z głową
Przy projektowaniu instalacji oświetleniowej myślę nie tylko o tym, gdzie będzie lampa, ale też o tym, jak rozłożyć całe obciążenie. Osobny obwód dla salonu, osobny dla kuchni, osobny dla ogrodu i osobny dla mocniejszych odbiorników daje większą kontrolę nad tym, co dzieje się w rozdzielnicy. Dzięki temu awaria jednego miejsca nie gasi wszystkiego, a przegląd instalacji jest później zwyczajnie prostszy.
W praktyce najlepiej sprawdza się prosty układ: najcięższe urządzenia na osobnych liniach, oświetlenie rozdzielone tak, by nie było zależne od jednego zabezpieczenia, a przewody opisane w sposób czytelny dla każdego, kto kiedyś wróci do tej rozdzielnicy. Przy nowoczesnym oświetleniu wnętrz i ogrodu to szczególnie ważne, bo zasilacze LED, sterowniki i automatyka oświetleniowa nie lubią chaosu w instalacji. Jeśli miałbym zostawić jedną praktyczną myśl, to tę: dobra instalacja nie musi być skomplikowana, ale musi być logiczna, a rozdział faz jest jednym z miejsc, gdzie ta logika naprawdę robi różnicę.
