Obciążalność przewodów decyduje o tym, czy instalacja będzie pracowała stabilnie, czy zacznie się niepotrzebnie grzać, tracić napięcie i szybciej starzeć. W praktyce temat wraca szczególnie przy oświetleniu LED, długich odcinkach do ogrodu i modernizacji domowych obwodów. Poniżej pokazuję, jak czytać wartości obciążalności, od czego one zależą i jak dobrać przewód tak, żeby instalacja była bezpieczna i przewidywalna.
Najważniejsze zasady doboru przewodu, które od razu porządkują temat
- Nie dobiera się przewodu do samego wyłącznika, tylko do prądu obliczeniowego i warunków ułożenia.
- Na dopuszczalny prąd najmocniej wpływają: materiał żyły, przekrój, izolacja, temperatura otoczenia i grupowanie kabli.
- W typowej instalacji domowej przewody miedziane 1,5 mm² najczęściej obsługują oświetlenie, a 2,5 mm² są częstym wyborem dla gniazd i mocniejszych linii.
- Przy długich trasach, zwłaszcza do ogrodu, trzeba sprawdzić także spadek napięcia.
- W instalacjach LED po stronie niskiego napięcia prąd bywa zaskakująco wysoki, mimo niewielkiej mocy opraw.
Co oznacza obciążalność przewodu i dlaczego nie ma jednej odpowiedzi
W skrócie chodzi o to, jaki prąd przewód może prowadzić długotrwale bez przekroczenia dopuszczalnej temperatury żyły i izolacji. To ważne, bo przewód nie psuje się dopiero w chwili awarii. Zwykle najpierw rośnie jego temperatura, potem szybciej starzeje się izolacja, a na końcu pojawiają się problemy ze stykami, zadziałania zabezpieczeń albo przegrzewanie fragmentu trasy.
Ja zawsze patrzę na ten temat szerzej niż tylko przez pryzmat amperów. W instalacji elektrycznej liczy się też spadek napięcia, warunki zwarciowe, sposób prowadzenia przewodu i to, czy obwód ma pracować chwilowo, czy przez wiele godzin bez przerwy. Dlatego jedna uniwersalna liczba po prostu nie istnieje. Żeby to ocenić poprawnie, trzeba rozłożyć temat na konkretne czynniki.
Od czego naprawdę zależy obciążalność przewodów
Normy i tabele obciążalności zakładają określone warunki odniesienia. Gdy instalacja odbiega od tych warunków, dopuszczalny prąd trzeba korygować. W praktyce największe znaczenie mają cztery grupy czynników.
Materiał żyły
Miedź przewodzi lepiej niż aluminium, dlatego przy tym samym przekroju zwykle zniesie większy prąd. Aluminium jest lżejsze i tańsze, ale do osiągnięcia podobnego efektu zazwyczaj potrzebuje większego przekroju. W domowych obwodach oświetleniowych i gniazdowych miedź nadal dominuje, bo daje prostszy montaż i mniejsze ryzyko błędów na połączeniach.Przekrój i długość trasy
Im większy przekrój, tym mniejszy opór i mniejsze nagrzewanie. Długość też ma znaczenie, choć nie zawsze z tego samego powodu. Przy dłuższych odcinkach często szybciej zaczyna przeszkadzać spadek napięcia niż samo grzanie przewodu. To szczególnie ważne przy oświetleniu ogrodowym, gdzie oprawy są rozrzucone na większym dystansie.Sposób ułożenia
Ten sam przewód może mieć inną dopuszczalną obciążalność w powietrzu, inną w rurce, a jeszcze inną pod warstwą ocieplenia. Przewód schowany w cieplejszym otoczeniu oddaje ciepło gorzej, więc jego zapas prądowy spada. W praktyce właśnie tu najczęściej pojawia się błąd: ktoś patrzy na tabelę, ale nie bierze pod uwagę realnego miejsca montażu.
Przeczytaj również: N2XH 1x240 - Kiedy warto go wybrać? Uniknij przewymiarowania!
Temperatura i grupowanie
Jeżeli kilka kabli leży razem w korytku, peszlu albo wiązce, każdy z nich oddaje ciepło trudniej. Efekt jest prosty: trzeba zastosować współczynnik korekcyjny i często zejść z dopuszczalnym prądem. Wystarczy też wyższa temperatura otoczenia, na przykład na poddaszu albo w zamkniętej szafce, by obciążalność spadła odczuwalnie. To jeden z powodów, dla których instalacja „na papierze” bywa poprawna, a po montażu pracuje na granicy.
Gdy znamy już te zmienne, dużo łatwiej odczytać liczby z tabel i nie traktować ich jak jednego uniwersalnego prawa.

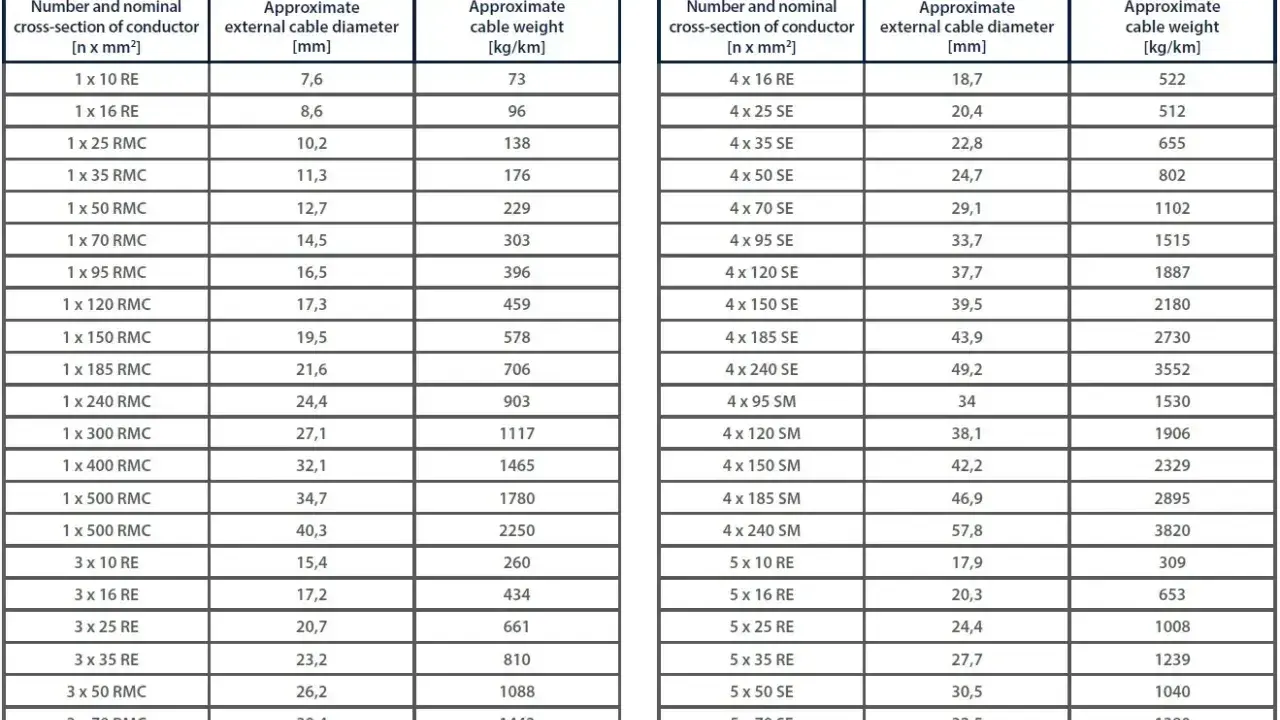

Jak czytać orientacyjne wartości dla najczęstszych przekrojów
Poniżej zestawiam wartości orientacyjne dla przewodów miedzianych w typowej instalacji stałej. Traktuję je jako punkt odniesienia, a nie gotowy projekt. W praktyce rzeczywista obciążalność może być wyższa w lepiej chłodzonych warunkach albo niższa przy grupowaniu, wyższej temperaturze czy prowadzeniu w ociepleniu.
| Przekrój Cu | Typowe zastosowanie | Orientacyjna obciążalność |
|---|---|---|
| 1,5 mm² | Oświetlenie, krótkie i lekko obciążone obwody | ok. 13-18 A |
| 2,5 mm² | Gniazda i obwody bardziej obciążone | ok. 18-25 A |
| 4 mm² | Mocniejsze obwody jednofazowe | ok. 25-32 A |
| 6 mm² | Większe odbiorniki i dłuższe trasy | ok. 32-41 A |
| 10 mm² | Zasilanie podrozdzielni lub większy zapas | ok. 45-57 A |
| 16 mm² | Główne zasilanie i większe obciążenia | ok. 60-76 A |
Wniosek praktyczny jest prosty: 1,5 mm² nie znaczy automatycznie „do 16 A”, a 2,5 mm² nie rozwiązuje wszystkiego bez sprawdzenia warunków ułożenia. Tabela pomaga zacząć myślenie, ale nie zastępuje oceny całego obwodu. I właśnie dlatego w kolejnym kroku warto przejść od liczb do samego procesu doboru.
Jak dobrać przewód do obwodu krok po kroku
Ja zwykle robię to w tej kolejności, bo od razu widać, czy obwód jest bezpieczny, czy tylko „mniej więcej” działa.
- Policz moc odbiorników i sprawdź, czy obwód będzie pracował chwilowo, czy długo. Dla obwodu jednofazowego liczę prąd ze wzoru I ≈ P/U. Przykład: 2300 W przy 230 V to około 10 A, a 3680 W to około 16 A.
- Sprawdź zabezpieczenie. Prąd znamionowy wyłącznika nie może być większy niż dopuszczalna obciążalność przewodu w danych warunkach. To ważne: wyłącznik nie „ratuje” źle dobranego przewodu, tylko ma go chronić.
- Uwzględnij długość trasy. Przy długich odcinkach oświetleniowych, szczególnie do ogrodu, liczy się nie tylko nagrzewanie, ale też spadek napięcia. Dla obwodów oświetleniowych w praktyce dąży się zwykle do około 3%.
- Zostaw zapas. Jeśli obciążenie ma działać długo, rozsądnie jest przyjąć margines 15-25%, zamiast pracować na granicy tabeli.
- Przy LED sprawdź stronę niskiego napięcia. Na przykład 120 W przy 12 V to już 10 A, a przy 24 V tylko 5 A. To dlatego przy taśmach LED i oprawach ogrodowych tak często pojawia się problem spadku napięcia, a nie samego przegrzania.
W instalacjach oświetleniowych ten porządek naprawdę działa. Najpierw moc i prąd, potem przekrój, później długość i środowisko pracy. Dzięki temu nie myli się „da się zasilić” z „będzie działać dobrze przez lata”.
Najczęstsze błędy, które zaniżają bezpieczeństwo
W praktyce widzę kilka powtarzalnych pomyłek. Każda z nich potrafi obniżyć bezpieczeństwo całego obwodu, nawet jeśli na pierwszy rzut oka instalacja wygląda poprawnie.
- Traktowanie prądu wyłącznika jako granicy przewodu - zabezpieczenie i przewód to nie to samo, a ich dobór musi się zgadzać w obie strony.
- Ignorowanie grupowania kabli - kilka przewodów ułożonych razem grzeje się mocniej niż pojedynczy obwód w izolowanym świecie tabeli.
- Pomijanie temperatury otoczenia - poddasze, szafka techniczna czy nasłoneczniony odcinek na zewnątrz potrafią wyraźnie zmienić warunki pracy.
- Układanie przewodu pod grubą warstwą izolacji - ciepło ma trudniej uciec, więc realna obciążalność spada.
- Zasilanie długiej taśmy LED tylko z jednego końca - tu problemem bywa już nie tylko grzanie, ale też widoczny spadek jasności na końcu linii.
- Stosowanie aluminium bez właściwych złączek i przekroju - oszczędność na materiale potrafi szybko zniknąć w kosztach poprawek.
Najważniejszy wniosek jest taki: przewód nie pracuje w próżni. Jeśli warunki są gorsze niż zakłada tabela, trzeba to uwzględnić od razu, a nie dopiero po nagrzanym osprzęcie. To prowadzi do kolejnego pytania, które przy oświetleniu pojawia się wyjątkowo często: co wybrać, gdy w grę wchodzą miedź, aluminium i LED-y.
Miedź, aluminium i oświetlenie LED w domu oraz w ogrodzie
W instalacjach domowych miedź jest po prostu wygodniejsza. Dla tego samego obciążenia pozwala zwykle zastosować mniejszy przekrój, a połączenia są mniej kłopotliwe. Aluminium ma sens głównie tam, gdzie priorytetem jest koszt, masa albo większe przekroje, ale wtedy trzeba zachować większą staranność przy zakończeniach i osprzęcie.
| Cecha | Miedź | Aluminium |
|---|---|---|
| Przewodność | Wyższa | Niższa, zwykle potrzebny większy przekrój |
| Montaż | Łatwiejszy w małych przekrojach | Wymaga większej dokładności na połączeniach |
| Koszt | Wyższy | Zwykle niższy |
| Typowe zastosowanie | Oświetlenie wnętrz, obwody końcowe, domowe rozdzielnie | Większe linie zasilające i wybrane instalacje o większym przekroju |
W oświetleniu LED największą pułapką jest myślenie, że „mała moc = mały problem”. Po stronie 230 V to często prawda, ale przy 12 V i 24 V sytuacja wygląda inaczej. Kilkadziesiąt czy sto kilkadziesiąt watów na niskim napięciu oznacza już kilka, a czasem kilkanaście amperów, więc przewód zasilający, złączki i długość trasy zaczynają mieć realne znaczenie. W ogrodzie dochodzi jeszcze wilgoć, temperatura, promieniowanie UV i trudniejszy dostęp serwisowy, więc tutaj lepiej nie oszczędzać na zapasie.
Co sprawdzam przed montażem, żeby obwód działał bezpiecznie przez lata
Jeśli mam podjąć jedną praktyczną decyzję zamiast kilku półśrodków, zwykle wybieram wyższy przekrój albo dzielę obwód na dwa krótsze. To najprostszy sposób na stabilniejszą instalację, zwłaszcza gdy obwód zasila więcej niż kilka opraw albo biegnie przez trudne warunki.
- Rodzaj przewodu i temperaturę pracy izolacji.
- Długość trasy oraz miejsce prowadzenia: ściana, peszel, poddasze, ziemia, strefa zewnętrzna.
- Liczbę kabli ułożonych razem.
- Prąd obliczeniowy odbiorników i wartość zabezpieczenia.
- Spadek napięcia, szczególnie przy długim oświetleniu ogrodowym i taśmach LED.
- Jakość połączeń, bo to one bardzo często grzeją się szybciej niż sam odcinek prosty.
Jeżeli któryś z tych punktów jest na granicy, nie próbuję ratować instalacji „na styk”. Lepiej od razu podnieść przekrój, skrócić odcinek albo rozdzielić zasilanie niż później szukać przyczyny grzania, migotania i zbyt niskiego napięcia na końcu obwodu.
