W instalacji oświetleniowej problemem rzadko jest sama moc opraw. Częściej kłopot robią zakłócenia: migotanie LED, przypadkowe błędy ściemniania, gubienie sygnału z czujników albo dziwne zachowanie sterownika, gdy trasy zasilania i sterowania biegną zbyt blisko siebie. W takich sytuacjach przewód ekranowany bywa bardzo praktycznym rozwiązaniem, ale tylko wtedy, gdy jest dobrany i zakończony poprawnie. Poniżej pokazuję, kiedy ma sens, jak działa, gdzie naprawdę pomaga przy nowoczesnym oświetleniu i czego nie robić, żeby ekran faktycznie działał.
Najważniejsze zasady, które warto znać przed montażem
- Ekran ogranicza wpływ zakłóceń elektromagnetycznych, ale nie zastępuje izolacji ani przewodu ochronnego.
- Najwięcej korzyści daje przy sterowaniu LED, czujnikach, magistralach i długich trasach prowadzonych obok przewodów mocy.
- W typowym DALI ekran zwykle nie jest konieczny, więc nie dokłada się go automatycznie do każdej instalacji.
- Duże znaczenie ma sposób zakończenia ekranu: krótko, szeroko i możliwie blisko wejścia do urządzenia lub rozdzielnicy.
- Źle poprowadzony kabel ekranowany potrafi dać mniejszy efekt niż zwykły przewód ułożony z zachowaniem porządnych odstępów.
Czym jest ekran w kablu i co naprawdę zmienia

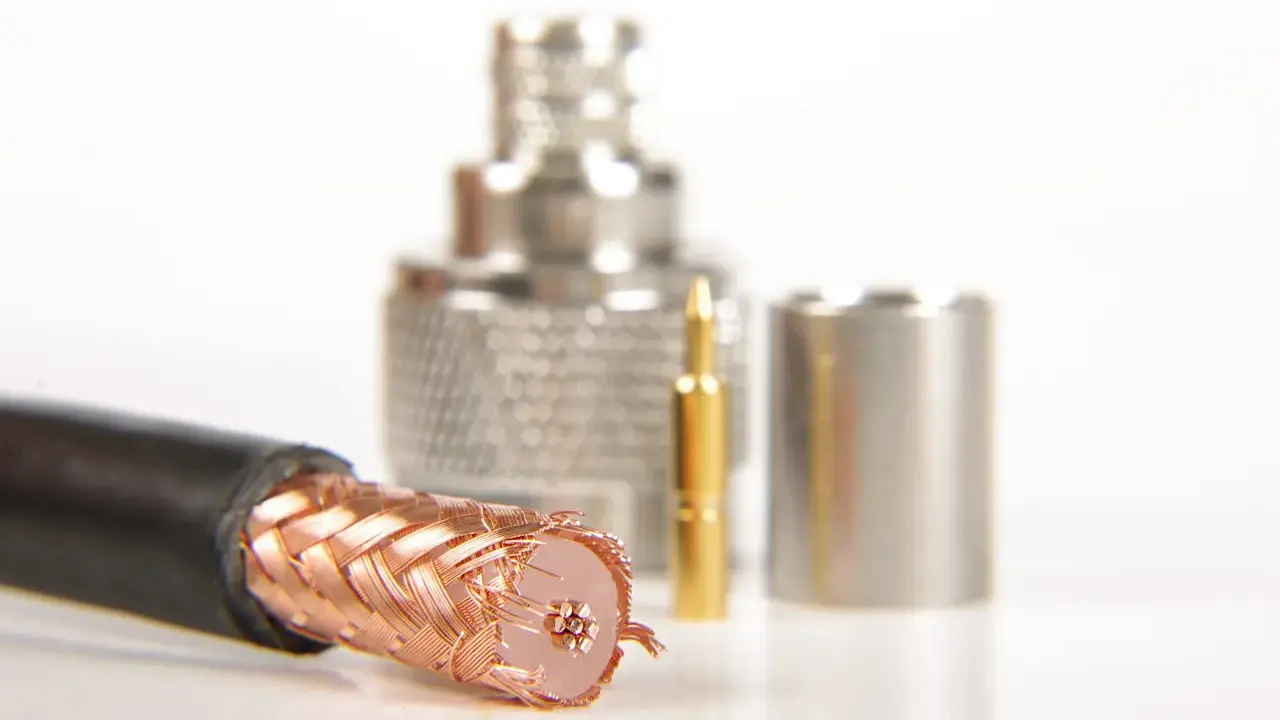

Ekran to przewodząca warstwa wokół żył roboczych, najczęściej z folii aluminiowej, oplotu miedzianego albo ich połączenia. Jego zadanie jest proste: przechwycić część zakłóceń i odprowadzić je do punktu odniesienia, zanim zdążą zepsuć sygnał. W praktyce chodzi o poprawę kompatybilności elektromagnetycznej, czyli EMC, oraz ograniczenie EMI, czyli zakłóceń elektromagnetycznych, a także przesłuchów, czyli „przeciekania” sygnału między sąsiednimi torami.
Ważne rozróżnienie: ekran nie jest tym samym co żyła ochronna. Nie służy do ochrony przeciwporażeniowej i nie zastępuje prawidłowego uziemienia instalacji. Ja patrzę na niego jak na element toru sygnałowego albo sterującego, a nie jak na uniwersalny dodatek do każdego kabla.
Największy sens ma wtedy, gdy instalacja pracuje w środowisku pełnym źródeł zakłóceń: zasilaczy impulsowych, przetwornic, falowników, silników, LED-owych driverów i długich równoległych tras kablowych. Jeśli problemem jest zła jakość zasilacza albo spadek napięcia na zbyt cienkim przewodzie, ekran nie uratuje sytuacji. To akurat częsty błąd w ocenie przyczyny awarii.
Przeczytaj również: N2XH 1x240 - Kiedy warto go wybrać? Uniknij przewymiarowania!
Ekran z folii, oplotu albo obu naraz
Folia daje zwykle bardzo dobre pokrycie i dobrze radzi sobie z wyższymi częstotliwościami, ale jest mniej odporna mechanicznie. Oplot jest trwalszy, bardziej elastyczny i lepiej znosi ruch, wibracje czy montaż w trudniejszych warunkach. Rozwiązanie łączone, czyli folia plus oplot, jest najpewniejsze, ale też zwykle droższe i grubsze.
Właśnie dlatego dobór nie powinien zaczynać się od pytania „czy ekranowany, czy nie”, tylko od pytania „jakie zakłócenia chcę ograniczyć i w jakim środowisku kabel będzie pracował”. To prowadzi wprost do zastosowań, które w oświetleniu naprawdę mają znaczenie.
Kiedy przewód ekranowany ma sens w oświetleniu
W nowoczesnym oświetleniu ekran przydaje się głównie tam, gdzie sygnał sterujący jest delikatniejszy niż samo zasilanie. Dotyczy to ściemniaczy, czujników ruchu i zmierzchu, sterowników LED, magistral sterujących oraz długich odcinków prowadzonych obok przewodów 230 V.
| Sytuacja | Czy ekran zwykle pomaga | Dlaczego |
|---|---|---|
| Krótki obwód z jedną oprawą LED | Raczej nie | Trasa jest krótka, a ryzyko zakłóceń niewielkie. |
| LED-y z PWM, czyli regulacją szerokością impulsu, i długim przewodem sterującym | Tak | Impulsowe sterowanie łatwo łapie szum z sąsiednich kabli. |
| Czujnik zmierzchu lub ruchu blisko zasilaczy | Często tak | Sygnał sterujący bywa podatny na fałszywe odczyty. |
| Magistrala DALI, czyli cyfrowy interfejs sterowania oświetleniem, w zwykłej trasie instalacyjnej | Zwykle nie | Protokół jest odporny i wolny, więc ekran nie jest domyślnym wymogiem. |
| Oświetlenie ogrodowe prowadzone obok zasilania i automatyki | Tak, jeśli trasa jest trudna | Na zewnątrz częściej zbierają się zakłócenia i rośnie znaczenie separacji przewodów. |
Przy DALI warto pamiętać o czymś praktycznym: w wielu dokumentacjach systemowych pojawia się możliwość prowadzenia magistrali bez specjalnego ekranowania, a zasięg pojedynczej linii sięga zwykle kilkuset metrów, często około 300 m, przy nawet 64 urządzeniach na jednej magistrali. To dobry przykład, że nie każda instalacja smart lighting potrzebuje mocniejszego kabla; czasem ważniejsze są porządne odstępy, czytelna topologia i poprawny montaż. Za chwilę pokażę, jak ułożyć trasę, żeby ekran rzeczywiście pracował, a nie tylko wyglądał profesjonalnie.
Jak prowadzić ekranowany kabel, żeby ekran działał
Tu najłatwiej popełnić kosztowny błąd. Sama obecność ekranu niczego nie gwarantuje, jeśli kabel jest zakończony byle jak, a jego końcówka tworzy długą, nieekranowaną „antenkę”. W praktyce liczy się zarówno trasa, jak i sposób podłączenia.
- Oddziel trasę sygnałową od zasilającej. Jeśli to możliwe, prowadź przewody sterujące osobno. Gdy muszą się przeciąć, najlepiej pod kątem prostym.
- Kończ ekran możliwie krótko. Długi nieekranowany odcinek na wejściu do urządzenia osłabia cały efekt.
- Stosuj 360-stopniowe połączenie. Oplot lub folię warto zacisnąć szeroko przy dławnicy EMC, czyli elemencie zapewniającym ciągły kontakt ekranu z obudową, a nie cienkim drucikiem „na pająka”.
- Nie rozcinaj ekranu bez potrzeby. Każde dodatkowe łączenie i każda przerwa pogarszają skuteczność.
- Zdecyduj, czy ekran ma być połączony z jednej czy z obu stron. Przy prostych układach i niskich częstotliwościach czasem lepiej ograniczyć pętlę masy, a przy trudniejszych zakłóceniach i wyższych częstotliwościach skuteczniejsze bywa połączenie obustronne. Tu zawsze sprawdzam zalecenia producenta sterownika.
Ja w takich sytuacjach patrzę na instalację całościowo: kabel, rozdzielnicę, obudowę, dławnicę i sposób prowadzenia tras. Jeśli jeden z tych elementów jest słaby, ekranowanie traci sens. Właśnie dlatego w kolejnej sekcji rozbijam najważniejsze typy ekranów na prosty wybór praktyczny.
Jaki rodzaj ekranu wybrać do swojej instalacji
Nie każdy kabel ekranowany działa tak samo. Wybór zależy od tego, czy ważniejsza jest odporność na zakłócenia, elastyczność, czy wytrzymałość mechaniczna. Poniższe zestawienie pomaga szybko zawęzić opcje.
| Rodzaj ekranu | Mocne strony | Słabsze strony | Najlepsze zastosowanie |
|---|---|---|---|
| Folia | Dobre pokrycie, dobra skuteczność przy wysokich częstotliwościach, niska cena | Mniejsza odporność na zginanie i uszkodzenia | Stałe trasy, sygnały wrażliwe, miejsca bez ruchu kabla |
| Oplot | Lepsza trwałość, elastyczność i odporność mechaniczna | Nie daje pełnego, idealnego pokrycia | Instalacje, w których kabel bywa ruszany, gięty lub narażony na drgania |
| Folia plus oplot | Najszersza ochrona i wysoka skuteczność w trudnym środowisku | Większa średnica, wyższy koszt, trudniejszy montaż | Wymagające systemy sterowania, długie trasy, mocno „zaszumione” okolice |
Jeśli miałbym wskazać prostą zasadę wyboru, powiedziałbym tak: w zwykłej domowej automatyce często wystarcza rozsądny kabel z porządnym prowadzeniem trasy, ale przy rozbudowanym sterowaniu oświetleniem albo w trudnym otoczeniu warto dopłacić do lepszego ekranu. Ta decyzja ma sens tylko wtedy, gdy unikniesz typowych błędów montażowych.
Najczęstsze błędy, które psują efekt
W praktyce nie chodzi o to, że ekranowanie nie działa. Częściej zawodzi sposób wykonania. Widziałem instalacje, w których kabel był dobry, ale cały efekt znikał przez jeden źle zakończony odcinek albo niepotrzebne mieszanie tras.
- Długi „ogon” ekranu przy zacisku. To tworzy dodatkową antenę zamiast ochrony.
- Brak ciągłości ekranu. Prowizoryczne łączenia i przypadkowe przerwy obniżają skuteczność.
- Prowadzenie sygnału razem z zasilaniem bez odstępu. Przy długich odcinkach zakłócenia i tak wrócą.
- Mylenie zakłóceń z problemem zasilania. Migotanie LED nie zawsze wynika z EMI; czasem winny jest sterownik, spadek napięcia albo zły dobór zasilacza.
- Brak dopasowania do warunków środowiskowych. Kabel do wnętrza nie zawsze nadaje się do ogrodu, wilgoci czy promieniowania UV.
To właśnie dlatego wolę mówić o ekranowaniu jako o części projektu, a nie o samym kablu. Jeśli instalacja ma działać latami, trzeba jeszcze sprawdzić, co kupić i jak to spiąć z resztą systemu.
Zanim kupisz kabel do sterowania światłem, sprawdź te cztery rzeczy
Przed zakupem dobrze jest odpowiedzieć sobie na kilka bardzo przyziemnych pytań. Dzięki temu nie przepłacisz za rozwiązanie, które nie wnosi nic do konkretnej instalacji, albo odwrotnie - nie wybierzesz zbyt słabego wariantu tam, gdzie zakłócenia będą realnym problemem.
- Jakie urządzenie ma chronić ekran: sterownik LED, czujnik, magistrala, czy tylko dłuższy odcinek zasilania?
- Czy producent danego systemu dopuszcza ekranowanie, zaleca je, czy wręcz wymaga określonego sposobu zakończenia?
- Czy trasa biegnie blisko przewodów mocy, zasilaczy impulsowych, falowników albo innych źródeł zakłóceń?
- Czy kabel będzie pracował wewnątrz, na zewnątrz, w ziemi, w wilgoci albo w miejscu narażonym na uszkodzenia mechaniczne?
Jeśli odpowiesz na te pytania uczciwie, wybór zwykle robi się prosty: albo zwykły przewód i porządna trasa, albo kabel z ekranem i poprawne zakończenie w rozdzielnicy. W oświetleniu najbardziej opłaca się nie nadmiar materiału, tylko sensowny montaż dopasowany do realnych zakłóceń.
