Najważniejsze rzeczy, które warto wiedzieć od razu
- Tulejka porządkuje żyły przewodu linkowego i najczęściej sprawdza się przy zaciskach śrubowych oraz push-in.
- Końcówka oczkowa daje bardzo pewne połączenie śrubowe, a widełkowa ułatwia szybki demontaż bez całkowitego odkręcania śruby.
- Końcówki pin i wsuwki są wygodne w listwach zaciskowych, modułach LED i złączach szybkorozłącznych.
- Dobór przekroju jest ważniejszy niż wygląd samej końcówki, bo zły rozmiar psuje styk nawet przy poprawnym montażu.
- Przewody linkowe zwykle kończę zaciskaniem, a nie przypadkowym cynowaniem, bo liczy się także trwałość mechaniczna.
Co właściwie robi końcówka na przewodzie
Końcówka nie jest dodatkiem „na wszelki wypadek”. Jej zadanie jest bardzo konkretne: ma ustabilizować żyły, poprawić kontakt z zaciskiem i zmniejszyć ryzyko, że pojedyncze druciki rozjadą się pod śrubą albo dotkną czegoś, czego dotykać nie powinny. W praktyce oznacza to mniej luźnych połączeń, mniej grzania na styku i łatwiejszy montaż, zwłaszcza tam, gdzie przewód trzeba później jeszcze raz rozpiąć.
Ja patrzę na to prosto: jeśli przewód ma trafić do zacisku śrubowego, sprężynowego albo do punktu mocowania na śrubę, końcówka ma pomóc w dwóch rzeczach naraz, czyli w kontakcie elektrycznym i w trzymaniu mechanicznym. W instalacjach oświetleniowych ma to szczególne znaczenie, bo oprawy, zasilacze LED i puszki łączeniowe często pracują w ciasnej przestrzeni, gdzie każdy źle ułożony drucik staje się problemem. Skoro wiadomo już, po co w ogóle stosuje się zakończenia przewodów, przejdźmy do typów, które najczęściej spotykam na budowie i w domowej rozdzielnicy.

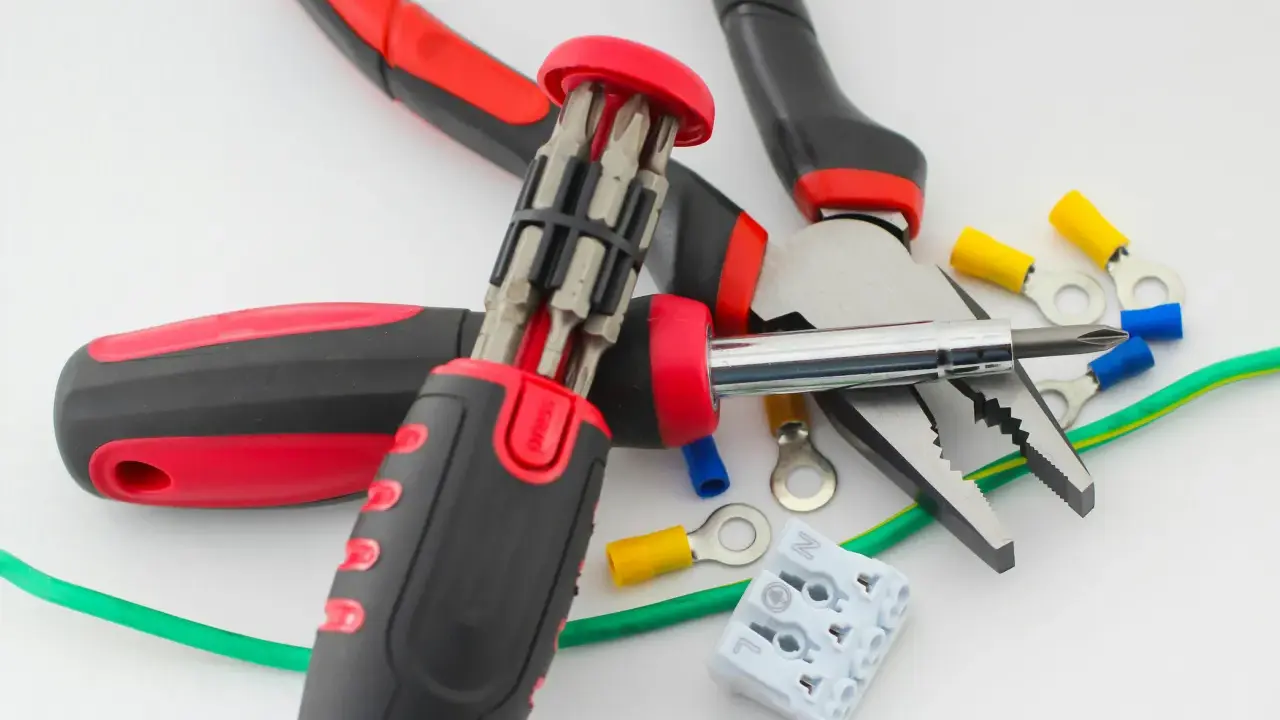

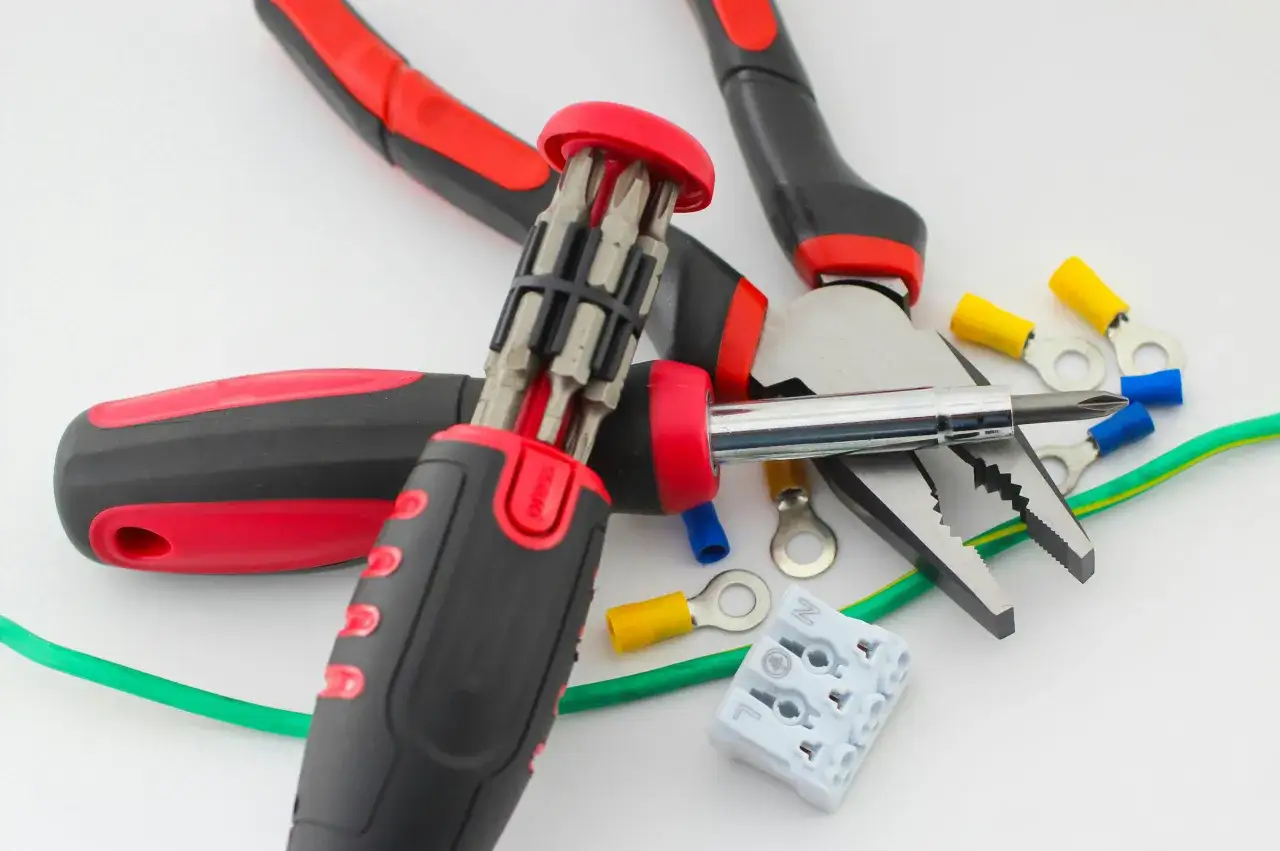

Najczęściej spotykane końcówki kablowe i kiedy ich używam
W praktyce nie ma jednej „najlepszej” końcówki. Jest tylko końcówka pasująca do konkretnego zacisku, przekroju i sposobu serwisowania. Poniższa tabela porządkuje najważniejsze warianty, z jakimi najczęściej mam do czynienia w instalacji elektrycznej.
| Typ końcówki | Najlepsze zastosowanie | Typowy zakres | Co daje, a czego nie robi |
|---|---|---|---|
| Tulejkowa, czyli ferrula | Przewody linkowe w zaciskach śrubowych i push-in | 0,14-120 mm², w wersji TWIN zwykle 2 x 0,5-2 x 16 mm² | Porządkuje żyły i ułatwia wsunięcie do zacisku, ale nie służy do mocowania na śrubie |
| Oczkowa | Stałe połączenia śrubowe, przyłącza ochronne, punkty mocowane na trzpieniu | 0,5-240 mm², śruby zwykle M2,5-M16 | Daje bardzo pewne trzymanie, ale wymaga zdjęcia śruby przy montażu i demontażu |
| Widełkowa | Miejsca serwisowe, gdzie przewód ma dać się szybko odpiąć | 0,5-6 mm², śruby zwykle M3-M8 | Jest wygodna w serwisie, lecz mniej odporna na przypadkowe wysunięcie niż oczko |
| Pin, czyli igiełkowa | Zaciski sprężynowe i małe listwy zaciskowe | 0,5-6 mm² | Pasuje do konkretnych gniazd, dobrze pracuje z zaciskami, które lubią przewód o zdefiniowanym profilu |
| Wsuwka lub nasuwka | Oprawy, zasilacze LED, szybkorozłączki i elementy, które często się rozłącza | 0,5-6 mm² | Ułatwia szybki montaż i demontaż, ale wymaga zgodnego gniazda |
| Łącznik czołowy | Trwałe łączenie dwóch przewodów w linii | 0,5-6 mm² | Pomaga przy naprawach i przedłużeniach, ale nie zastępuje klasycznego zacisku końcowego |
| Rurowa kompresyjna | Grubsze przewody zasilające, rozdzielnice, przyłącza o większym prądzie | 6-1000 mm², śruby zwykle M5-M20 | To mocny osprzęt do większych przekrojów, a nie drobna końcówka do lampy |
Jeśli patrzę na zgodność osprzętu, zwracam uwagę również na oznaczenia norm. Tulejki najczęściej spotyka się jako DIN 46228, końcówki oczkowe jako DIN 46234, wsuwki jako DIN 46247 i DIN 46248, a końcówki rurowe jako DIN 46235. To nie jest detal dla pedantów, tylko szybki sposób na ocenę, czy geometria końcówki i narzędzia będą do siebie pasować. Kiedy już widać, że różne końcówki rozwiązują różne problemy, następne pytanie brzmi: jak dobrać właściwą do konkretnego przewodu i zacisku.
Jak dobrać końcówkę do przewodu, zacisku i obciążenia
Najpierw patrzę na typ żyły. Przewód linkowy, czyli wielodrutowy, zachowuje się inaczej niż przewód sztywny, więc nie dobieram do nich tych samych rozwiązań. Tulejki są stworzone właśnie po to, by uporządkować linkę i ułatwić jej wejście do zacisku, a w wielu zaciskach sprężynowych i push-in to wręcz najlepszy wybór. Do przewodu sztywnego zwykle nie szukam tulejki na siłę, bo ona nie daje tu takiego zysku.
Druga rzecz to sam zacisk. Jeśli mam śrubę, która ma trzymać przewód na stałe, zwykle wybieram oczko. Jeśli przewód ma dać się rozpiąć szybko, bez całkowitego wykręcania śruby, wygodniejsza bywa widełka. Przy złączach sprężynowych i w nowszych modułach LED dobrze sprawdza się pin albo tulejka, bo przewód wchodzi pewnie i bez rozszczepiania żył. Warto też pamiętać, że część producentów zacisków push-in dopuszcza bezpośrednie wpinanie przewodu sztywnego i linki z tulejką, ale szczegóły zawsze zależą od konkretnego osprzętu.
Trzecia sprawa to przekrój i materiał. W typowych obwodach oświetleniowych w domu najczęściej obracam się wokół 1,5 mm², a przy gniazdach i części zasilania 2,5 mm², więc najczęściej spotykam tulejki i konektory z zakresu 0,5-2,5 mm². Przy większych odcinkach, na przykład w rozdzielnicy albo przy mocniejszych zasilaniach, wchodzą już końcówki oczkowe lub rurowe. Zwracam też uwagę na materiał przewodu, bo do aluminium trzeba stosować osprzęt przeznaczony właśnie do aluminium, a nie mieszać tego z miedzią „na oko”.
Jeśli miałbym sprowadzić dobór do jednej zasady, powiedziałbym tak: najpierw sprawdzam zacisk, potem rodzaj żyły, a dopiero na końcu samą końcówkę. Dzięki temu rzadziej kupuję coś, co wygląda dobrze w pudełku, ale nie pasuje do konkretnego miejsca. Nawet dobra końcówka zawodzi jednak wtedy, gdy zostanie źle zaciśnięta, więc kolejnym krokiem jest technika montażu.
Jak poprawnie zacisnąć połączenie, żeby nie wracać do niego po miesiącu
W zaciskaniu nie ma magii, jest tylko porządek. Najpierw odcinam przewód równo, potem zdejmuję izolację na długość dopasowaną do końcówki, tak by żadne żyły nie wystawały poza część roboczą. To ważne, bo nawet jedna rozjechana linka potrafi zepsuć cały styk albo stworzyć ryzyko zwarcia.
- Dobieram końcówkę do przekroju przewodu i do typu zacisku.
- Zdejmuję izolację bez nacinania żył.
- Wkładam przewód do końca, tak aby wszystkie druciki znalazły się w tulejce lub tubie.
- Zaciskam odpowiednim narzędziem, a nie zwykłymi szczypcami.
- Sprawdzam wizualnie, czy połączenie jest równe i czy nic nie wystaje.
- Robię lekki test pociągnięcia, żeby sprawdzić, czy końcówka naprawdę trzyma.
Najbardziej liczy się narzędzie. Dobra praska lub zaciskarka robi równy, powtarzalny zacisk, a nie przypadkowe spłaszczenie miedzi. To szczególnie ważne przy tulejkach i końcówkach rurowych, bo za słabe zaciśnięcie daje luz, a zbyt brutalne może uszkodzić przewód albo samą końcówkę. W praktyce wolę jedno dobre, powtarzalne zaciśnięcie niż trzy próby „na wyczucie”.
W oświetleniu i automatyce domowej dobrze sprawdzają się też nowoczesne zaciski sprężynowe i push-in. W takich rozwiązaniach przewód sztywny albo linka z tulejką wchodzą bez narzędzi, co przyspiesza montaż i zmniejsza ryzyko niedokręcenia śruby. Mimo to nie rezygnuję z kontroli połączenia, bo szybki montaż nie zwalnia z odpowiedzialności za jakość styku. Najwięcej reklamacji nie wynika z samego typu końcówki, tylko z błędów wykonawczych, które łatwo wyłapać jeszcze przed zamknięciem puszki.
Najczęstsze błędy przy zakończeniach przewodów
Najwięcej problemów widzę wtedy, gdy ktoś traktuje końcówkę jako ozdobę zamiast elementu technicznego. Najczęstszy błąd to zły rozmiar, czyli końcówka większa od przewodu albo przewód wciskany na siłę w zbyt małą tulejkę. W obu przypadkach kontakt robi się gorszy, a po pewnym czasie potrafi się pojawić grzanie na styku.
- Zły przekrój końcówki względem przewodu.
- Uszkodzenie żył podczas zdejmowania izolacji.
- Zaciskanie zwykłymi szczypcami zamiast właściwą matrycą.
- Wybór widełki tam, gdzie połączenie ma być odporne na drgania i przypadkowe poluzowanie.
- Brak szczelności w miejscach narażonych na wilgoć, zwłaszcza na zewnątrz.
- Cynowanie zamiast końcówki tam, gdzie przewód linkowy powinien dostać prawidłową tulejkę lub inną końcówkę zaciskaną.
Drugi częsty problem to mylenie „da się skręcić” z „będzie działać długo”. W instalacjach stałych liczy się nie tylko przewodność, ale też trwałość mechaniczna połączenia. Dlatego widełka jest świetna, gdy potrzebuję szybkiego serwisu, ale oczko wygrywa tam, gdzie połączenie ma zostać nietykane przez lata. I właśnie ten wybór najbardziej widać w oświetleniu domowym oraz ogrodowym, gdzie przewody są cienkie, miejsca mało, a dostęp po zamknięciu oprawy bywa utrudniony.
W oprawach i zasilaczach LED liczy się prostota oraz dostęp serwisowy
W lampach, kinkietach i zasilaczach LED najczęściej wygrywa prostota. Jeśli przewód jest linkowy, zwykle stawiam na tulejkę, bo porządkuje żyły i dobrze współpracuje z zaciskami w oprawie. Gdy producent przewidział złącze szybkorozłączne, wsuwka albo pin pozwalają rozpiąć przewód bez rozkręcania całego elementu. To bardzo przydatne przy serwisie opraw wiszących, plafonów i modułów LED, które czasem trzeba zdemontować po kilku miesiącach lub latach.
| Sytuacja | Co zwykle wybieram | Dlaczego to działa |
|---|---|---|
| Oprawa sufitowa z przewodem linkowym | Tulejka 1,5 mm² albo pin, jeśli zacisk tego wymaga | Przewód wchodzi pewnie i nie rozszczepia się przy dokręcaniu |
| Zasilacz LED z listwą śrubową | Tulejka lub pin | Lepszy kontakt i mniej problemów przy ciasnym montażu |
| Kinkiet lub oprawa z częstym demontażem | Wsuwka, nasuwka albo widełka, jeśli producent dopuszcza taki typ | Ułatwia szybki serwis bez rozbierania całego połączenia |
| Punkt śrubowy z przewodem ochronnym | Końcówka oczkowa | Zapewnia najbardziej pewne mocowanie na śrubie |
| Zewnętrzna oprawa ogrodowa | Konektor dobrany do zacisku plus szczelna obudowa i uszczelnienie | Sama końcówka nie załatwia problemu wilgoci i warunków atmosferycznych |
Na zewnątrz zawsze pamiętam o tym, że szczelność robi nie tylko sama końcówka, ale też dławnica, puszka i sposób prowadzenia przewodu. Nawet najlepsza tulejka nie ochroni połączenia, jeśli wilgoć wejdzie do środka obudowy. Dlatego przy ogrodowym oświetleniu patrzę na cały układ, a nie wyłącznie na pojedynczy element. Kiedy te reguły mam już w głowie, wybór końcówki przestaje być zgadywanką.
Co zapamiętać, zanim zamkniesz puszkę albo przykręcisz oprawę
Jeśli mam zostawić jedną regułę z całego tematu, brzmiałaby tak: najpierw sprawdzam zacisk i sposób serwisu, dopiero potem wybieram konkretną końcówkę. W praktyce to prostsze niż wygląda, a jednocześnie mocno ogranicza liczbę błędów, zwłaszcza przy oświetleniu, gdzie przewody są cienkie, miejsca mało, a dostęp bywa utrudniony.
Najbezpieczniej działać według prostego schematu: linka do zacisku śrubowego dostaje tulejkę, połączenie śrubowe na stałe dostaje oczko, miejsce serwisowe dostaje widełkę, a szybkie złącza LED dostają pin albo wsuwkę. Jeśli dochodzą warunki zewnętrzne, wilgoć albo większy prąd, od razu myślę też o uszczelnieniu i o klasie osprzętu, a nie tylko o samej końcówce. Dobrze dobrana końcówka nie rzuca się w oczy, ale właśnie ona decyduje, czy instalacja będzie spokojnie działać przez lata.
