Kolory żył, skróty na płaszczu i drobne symbole na kablu mówią o nim więcej, niż widać na pierwszy rzut oka. W praktyce oznaczenia przewodów elektrycznych pozwalają odróżnić przewód ochronny od neutralnego, rozpoznać przekrój, materiał i przeznaczenie kabla, a przy montażu lamp i opraw skracają czas pracy oraz zmniejszają ryzyko błędu. Poniżej rozkładam to na prosty język: od barw, przez skróty, po najczęstsze pomyłki przy instalacji oświetlenia w domu i ogrodzie.
Najkrócej, co trzeba umieć odczytać z kabla
- Zielono-żółty to przewód ochronny PE, a niebieski zwykle oznacza przewód neutralny N.
- Brązowy, czarny i szary najczęściej pełnią funkcję żył fazowych.
- Zapisy typu 3x1,5 albo 3G1,5 mówią o liczbie żył i ich przekroju.
- Litery w nazwie kabla wskazują m.in. na materiał izolacji, budowę i przeznaczenie przewodu.
- W starej instalacji nie wolno ufać samemu kolorowi, bo oznaczenia mogły być inne niż dziś.
- Przy oświetleniu we wnętrzu i w ogrodzie liczy się nie tylko opis kabla, ale też warunki pracy: wilgoć, UV, długość trasy i spadek napięcia.
Jak czytać kolory żył bez zgadywania
Najpierw patrzę na kolor, ale nigdy nie kończę na samym kolorze. To szybki filtr, który pozwala zorientować się, co jest czym, jednak w instalacji elektrycznej liczy się jeszcze kontekst: wiek budynku, rodzaj obwodu i to, czy przewód został opisany zgodnie z projektem.

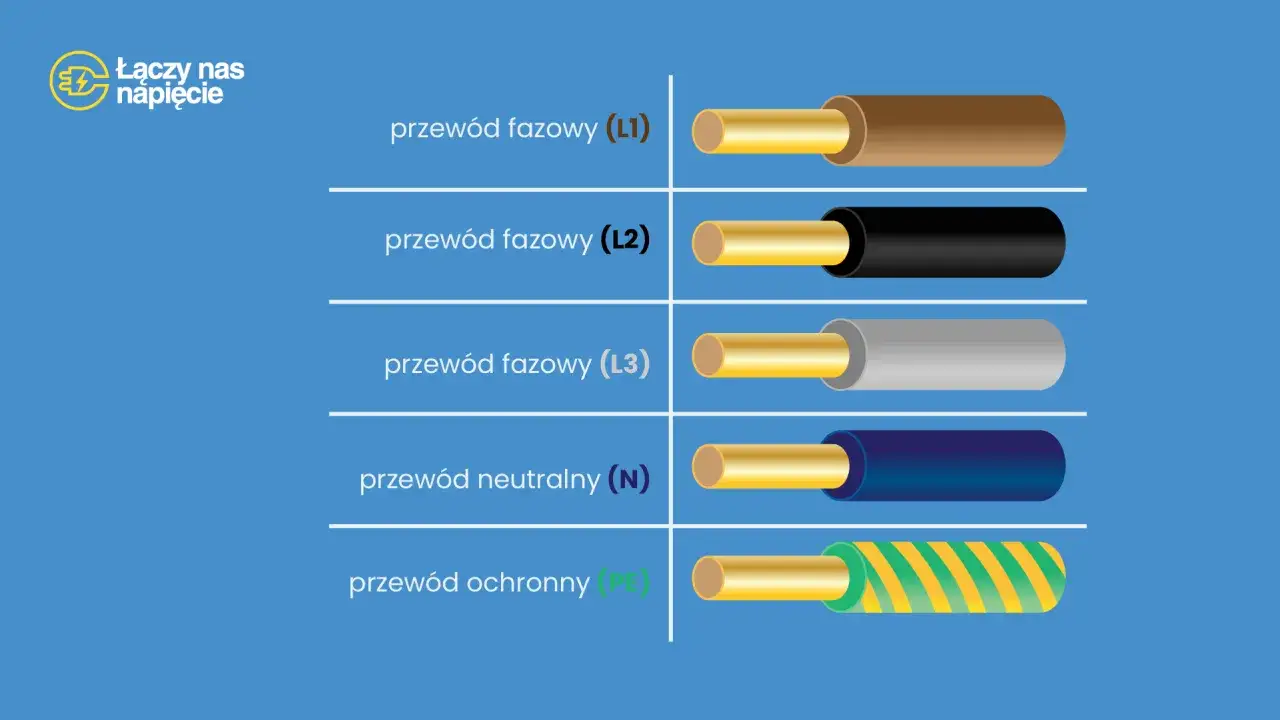

| Kolor lub oznaczenie | Najczęstsza funkcja | Na co zwrócić uwagę |
|---|---|---|
| Zielono-żółty | PE, czyli przewód ochronny | Nie powinien służyć do innych funkcji. To jedna z tych zasad, których nie warto „przekładać” w remoncie na skróty. |
| Niebieski | N, czyli przewód neutralny | W starszych instalacjach spotyka się wyjątki, więc przy modernizacji trzeba to potwierdzić pomiarem. |
| Brązowy, czarny, szary | Żyły fazowe L | W układach trójfazowych kolejność faz ma znaczenie dla pracy części urządzeń. |
| Czerwony, biały, inne kolory | Bywały używane w starszych lub pomocniczych obwodach | Sam kolor nie przesądza o funkcji. Tu łatwo o błąd, jeśli ktoś ufa pamięci, a nie miernikowi. |
| PEN | Połączenie funkcji ochronnej i neutralnej | To obszar dla osób, które naprawdę wiedzą, co robią. W praktyce wymaga szczególnej ostrożności. |
Jeśli mam wskazać jedną regułę, która ratuje najwięcej czasu i nerwów, to jest nią właśnie ta: kolor pomaga, ale nie daje pełnej odpowiedzi. Gdy już wiesz, jak czytać barwy żył, sensownie jest przejść do tego, co mówią symbole nadrukowane na samym kablu.
Co mówią litery i cyfry nadrukowane na kablu
Opis na płaszczu kabla wygląda na zawiły, ale zwykle składa się z kilku prostych informacji: rodzaju przewodu, budowy, liczby żył, przekroju i napięcia znamionowego. W praktyce to właśnie te dane decydują, czy kabel nadaje się do stałego montażu, do ruchomego podłączenia lampy, czy do poprowadzenia w gruncie.
| Zapis | Co zwykle oznacza | Typowe zastosowanie |
|---|---|---|
| 3x1,5 | Trzy żyły o przekroju 1,5 mm2 każda | Obwody oświetleniowe i lekkie instalacje, jeśli projekt na to pozwala. |
| 3G1,5 | Trzy żyły, z czego jedna pełni funkcję ochronną PE | Podłączenia urządzeń i opraw, gdzie potrzebna jest ochrona. |
| YDYp | Płaski przewód instalacyjny do stałego montażu | Wewnętrzne instalacje w ścianach i sufitach, szczególnie tam, gdzie liczy się prosty przebieg trasy. |
| YKY | Kabel do stałego układania, także w trudniejszych warunkach | Połączenia zewnętrzne i trasy prowadzone w ziemi, jeśli przewód jest do tego przeznaczony. |
| H05VV-F | Giętki przewód harmonizowany z izolacją i powłoką PVC | Przyłącza lamp, opraw i urządzeń, gdzie potrzebna jest elastyczność. |
| H07RN-F | Giętki przewód do cięższych warunków pracy | Miejsca narażone na wilgoć, uszkodzenia mechaniczne i intensywniejszą eksploatację. |
Warto zapamiętać prostą rzecz: „3x” i „3G” nie znaczą tego samego. Pierwszy zapis mówi o liczbie żył, drugi dodatkowo sygnalizuje obecność żyły ochronnej. To drobny szczegół, ale w instalacji robi ogromną różnicę, zwłaszcza przy oprawach metalowych i elementach wymagających uziemienia.
Gdy odczytasz typ kabla, łatwiej ocenisz, czy nadaje się do konkretnego miejsca. Następny krok to już praktyka, czyli dobór przewodu do oświetlenia we wnętrzu i w ogrodzie.
Jak dobrać przewód do oświetlenia we wnętrzu i ogrodzie
W instalacjach oświetleniowych nie chodzi wyłącznie o to, żeby „prąd płynął”. Liczy się też spadek napięcia, odporność na warunki otoczenia i wygoda późniejszego serwisu. Ja patrzę na to tak: im mniej oczywiste warunki pracy, tym bardziej trzeba ufać parametrom, a nie tylko przyzwyczajeniu z poprzedniego remontu.
| Sytuacja | Co zwykle się sprawdza | Dlaczego to ma sens |
|---|---|---|
| Oświetlenie sufitowe i oprawy wewnętrzne | Najczęściej przewód instalacyjny 1,5 mm2 | Typowy obwód oświetleniowy nie wymaga dużego przekroju, ale nadal trzeba go dobrać do projektu i zabezpieczenia. |
| Taśmy LED i zasilacze 12 V lub 24 V | Przekrój zależny od długości odcinka i prądu | Przy niskim napięciu szybko pojawia się spadek napięcia, więc zbyt cienki przewód daje słabsze świecenie na końcu trasy. |
| Lampy ogrodowe i elewacyjne | Przewód odporny na wilgoć, UV i uszkodzenia mechaniczne | Na zewnątrz kabel pracuje w trudniejszych warunkach niż w salonie. Tu oszczędność na powłoce zwykle kończy się awarią. |
| Trasa w ziemi | Kabel przeznaczony do układania w gruncie | Zwykły przewód „od lampy” nie wystarczy. Potrzebny jest wyrób zaprojektowany do takiego montażu. |
| Oprawy ruchome i serwisowe | Przewód giętki | Jeśli coś ma być często podłączane, odłączane albo delikatnie przemieszczane, sztywna żyła po prostu się męczy. |
Przy oświetleniu ogrodowym ważny jest jeszcze jeden detal: warunki montażu bywają ważniejsze niż sama moc lampy. Dwie oprawy LED o podobnym poborze mogą wymagać zupełnie innego przewodu, jeśli jedna stoi w suchym wnętrzu, a druga pracuje przy kostce brukowej, w wilgoci i przy dużych wahaniach temperatury. Dlatego przy doborze zawsze zestawiam ze sobą miejsce montażu, długość trasy i rodzaj oprawy.
Skoro dobór nie opiera się wyłącznie na kolorze ani na nazwie kabla, dobrze jest wiedzieć, kiedy trzeba już sięgnąć po pomiar. I właśnie to zwykle rozstrzyga, czy instalacja jest rzeczywiście bezpieczna.
Kiedy sam kolor nie wystarcza i trzeba sprawdzić instalację
Są sytuacje, w których opis na kablu mówi mniej niż wydaje się na pierwszy rzut oka. Dotyczy to zwłaszcza starych mieszkań, przerabianych rozdzielnic, obwodów po kilku remontach i instalacji, w których ktoś kiedyś „na szybko” zamienił żyły miejscami. Wtedy nie zgaduję, tylko sprawdzam.
- Wyłączam zasilanie i potwierdzam brak napięcia.
- Porównuję przewody z dokumentacją albo szkicem obwodu, jeśli jest dostępny.
- Sprawdzam ciągłość żył miernikiem, a nie samym próbnikiem.
- Weryfikuję, czy przewód nie pełni przypadkiem funkcji PEN albo nie został błędnie oznaczony po remoncie.
- Po identyfikacji opisuję kabel ponownie, żeby następna osoba nie musiała zgadywać.
To ważne rozróżnienie: zwykły próbnik potrafi pokazać obecność fazy, ale nie zawsze powie, czym dokładnie jest dana żyła w całym układzie. Przy lampach, ściemniaczach, czujnikach ruchu i systemach smart lighting to za mało. Jeśli nie masz pewności, lepiej zatrzymać się przed podłączeniem niż potem szukać usterki w gotowym suficie.
W praktyce największe problemy nie wynikają z braku wiedzy teoretycznej, tylko z pośpiechu. Następna sekcja pokazuje błędy, które widzę najczęściej, i właśnie one najłatwiej psują dobrze zaplanowaną instalację.
Najczęstsze błędy, które widzę przy opisie przewodów
- Ufanie samemu kolorowi - szczególnie w starszych instalacjach, gdzie oznaczenia mogły być inne niż dziś.
- Mylenie 3x z 3G - to drobiazg zapisany na płaszczu, ale kluczowy przy ochronie przeciwporażeniowej.
- Brak opisu po przeróbce - po modernizacji przewody zostają „gołe informacyjnie”, a za rok nikt nie wie, co do czego prowadzi.
- Dobór przewodu tylko po mocy lampy - przy dłuższych odcinkach i niskim napięciu zasilania liczy się też spadek napięcia.
- Mieszanie przewodów wewnętrznych i zewnętrznych - kabel do salonu nie zastąpi przewodu przewidzianego do ogrodu, wilgoci albo układania w ziemi.
- Pomijanie ochrony PE - przy metalowych oprawach i oprawach z zasilaczami to błąd, który może mieć realne konsekwencje.
Najbardziej kosztowny błąd nie polega jednak na zakupie niewłaściwego kabla. Drożej wychodzi dopiero poprawianie źle opisanej instalacji, kiedy trzeba rozkuwać ściany, szukać połączeń i od początku odtwarzać logikę obwodu. Dlatego po montażu zawsze zostawiam czytelny opis, a nie tylko „pamięć wykonawcy”.
Co zostawiam po sobie, żeby instalacja była czytelna po latach
Jeśli instalacja ma służyć dłużej niż jeden remont, warto zadbać o dokumentację i opis już na etapie montażu. To szczególnie ważne przy oświetleniu, bo właśnie tutaj najczęściej dochodzą później nowe punkty, ściemniacze, czujniki ruchu albo dodatkowe obwody ogrodowe.
- Krótki schemat obwodu w rozdzielnicy.
- Opis przewodów przy końcówkach i w puszkach.
- Informacja o przekroju i przeznaczeniu kabla.
- Adnotacja, gdzie biegną przewody do opraw zewnętrznych.
- Oddzielne oznaczenie obwodów oświetlenia, gniazd i sterowania.
To nie jest nadmiar biurokracji, tylko realna oszczędność czasu przy każdej późniejszej zmianie. Dobrze opisany kabel nie musi być widoczny, żeby działał na korzyść całej instalacji. Jeśli miałbym zostawić jedną praktyczną zasadę, byłaby prosta: najpierw identyfikacja, potem podłączenie. Tak właśnie czyta się przewody bez zgadywania i bez niepotrzebnego ryzyka.
