Dobór przewodu do opraw LED na 230 V wydaje się prosty tylko na pierwszy rzut oka. W praktyce liczą się trzy rzeczy: miejsce montażu, długość trasy i to, czy przewód pracuje wewnątrz budynku, na zewnątrz czy w ziemi. Właśnie od tego zależy, czy lepszy będzie YDYp, YKY, czy elastyczny przewód przy samej lampie.
W tym tekście pokazuję, jaki przewód do oświetlenia LED 230V wybrać w typowej instalacji domowej, kiedy standard 3x1,5 mm² w zupełności wystarcza, a kiedy trzeba sięgnąć po grubszy lub odporniejszy kabel. Dorzucam też proste przykłady i błędy, które najczęściej widzę przy takich montażach.
Najkrócej, do większości stałych instalacji wygrywa 3x1,5 mm²
- Do stałych obwodów wewnątrz domu najczęściej wybiera się YDYp 3x1,5 mm² albo YDY 3x1,5 mm².
- Na zewnątrz i w ziemi lepszy jest YKY, zwykle także w przekroju 3x1,5 mm², a przy dłuższych trasach 3x2,5 mm².
- Przewody giętkie, takie jak H05VV-F lub OMY, stosuje się głównie tam, gdzie połączenie musi być elastyczne.
- W większości opraw LED na 230 V prowadzi się trzy żyły, także wtedy, gdy nie każda lampa wykorzysta żyłę ochronną.
- Zbyt cienki przewód nie poprawia niczego poza pozorną oszczędnością, a pogarsza trwałość i zwiększa spadek napięcia.
Najbezpieczniejszy wybór do typowej instalacji LED 230 V

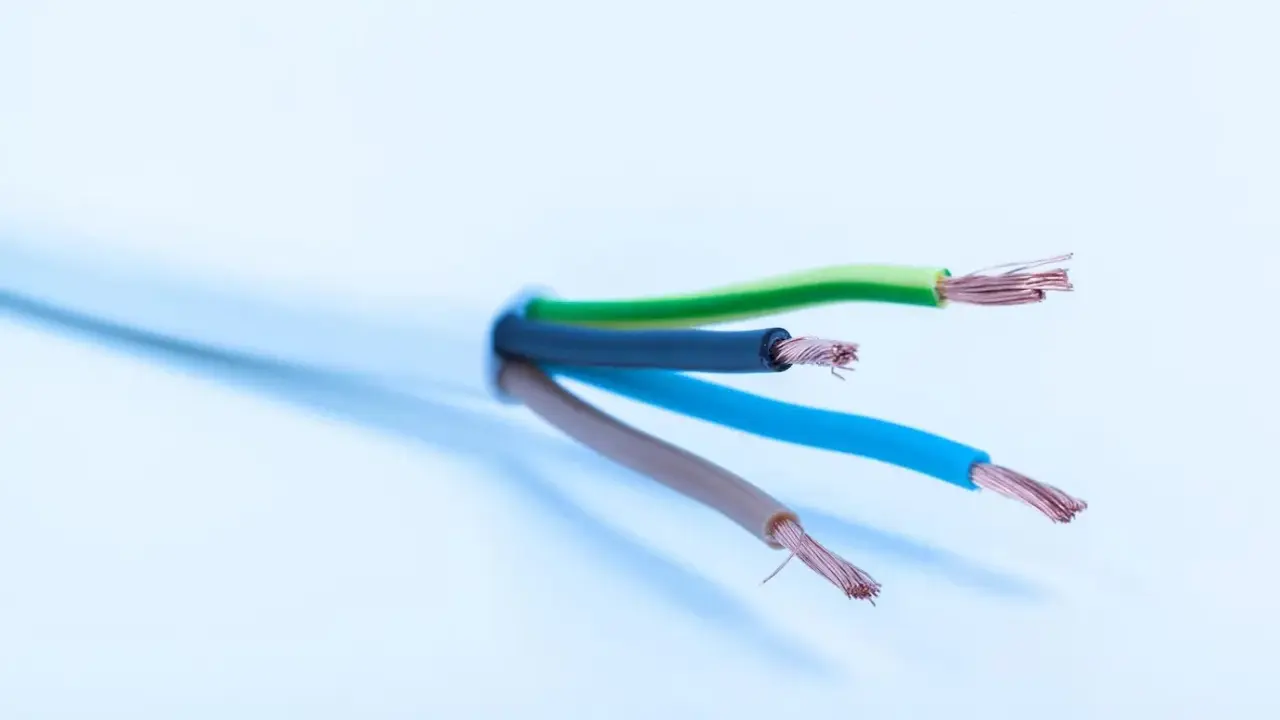

Jeśli mam wskazać jedną odpowiedź dla mieszkania, korytarza czy sufitu podwieszanego, wybieram miedziany przewód instalacyjny 3x1,5 mm². To standard, który dobrze znosi typowe obciążenia oświetlenia, a jednocześnie daje zapas mechaniczny i wygodę montażu.
W praktyce oznacza to, że przy oprawach LED na 230 V najczęściej prowadzę przewód trzyżyłowy: faza, neutralny i żyła ochronna. Nawet jeśli konkretna oprawa nie wykorzysta PE, sama instalacja zyskuje na uniwersalności, bo przyszła wymiana lampy nie wymusza przerabiania okablowania.
Dwużyłowy przewód rozważam tylko wtedy, gdy producent oprawy wprost to przewiduje i mamy do czynienia z urządzeniem w klasie ochronności II. W stałej instalacji domowej trzy żyły są po prostu rozsądniejszym punktem wyjścia.
- oprawy sufitowe i kinkiety we wnętrzach,
- oświetlenie w suficie podwieszanym,
- obwody, które mogą kiedyś zasilić inną lampę niż ta obecnie zamontowana,
- miejsca, w których liczy się prosty serwis i czytelne prowadzenie instalacji.
To jednak nie znaczy, że każdy odcinek można potraktować identycznie, bo inne warunki pojawiają się przy elewacji, ogrodzie i długich trasach.
Dlaczego najczęściej wygrywa przewód 3x1,5 mm²
W oświetleniu LED pobór prądu zwykle jest niewielki, ale to nie jest powód, żeby schodzić z jakością przewodu. W obwodach oświetleniowych 1,5 mm² jest po prostu praktycznym standardem: łatwo go układać, dobrze współpracuje z osprzętem i daje bezpieczny zapas dla typowych instalacji domowych.
Patrzę na to tak: LED-y rzeczywiście zużywają mało energii, ale przewód ma pracować latami, a nie tylko „na styk” w dniu montażu. Dlatego w praktyce znaczenie mają nie tylko ampery, lecz także trwałość izolacji, wygoda łączenia w puszkach i odporność na uszkodzenia podczas montażu.
W normalnym obwodzie oświetleniowym często spotyka się też zabezpieczenie 10 A. To dobrze pokazuje skalę całego układu: nawet większa grupa opraw LED zwykle nie zbliża się do granic możliwości przewodu 1,5 mm², o ile trasa nie jest przesadnie długa i nie pracuje w trudnym środowisku.
- zapas mechaniczny jest ważniejszy niż sama minimalna obciążalność prądowa,
- instalacja jest bardziej przewidywalna, gdy trzymasz się jednego standardu w całym obwodzie,
- łatwiej o serwis, bo 1,5 mm² to w Polsce najczęściej spotykany przekrój dla oświetlenia,
- mniejsze ryzyko błędów przy łączeniu przewodów, puszkach i osprzęcie.
Ten standard nie rozwiązuje jednak wszystkiego, bo w ogrodzie, na elewacji i na długich odcinkach pojawiają się zupełnie inne wymagania.
Kiedy standardowy przewód nie wystarczy
Nie dobieram przewodu wyłącznie do mocy lampy. Przy LED-ach równie ważne są warunki pracy instalacji. Jeśli przewód ma iść na zewnątrz, w ziemi albo daleko od rozdzielnicy, zwykły przewód wnętrzowy przestaje być rozsądny.
Na zewnątrz i przy elewacji
Tu najczęściej wybieram YKY, bo jest odporny na wilgoć, warunki atmosferyczne i uszkodzenia mechaniczne. W praktyce świetnie sprawdza się przy oświetleniu tarasu, podbitki, elewacji czy ścieżek wokół domu.
Jeśli przewód wychodzi z budynku na zewnątrz, nie traktuję tego jako kosmetycznego szczegółu. Promieniowanie UV, skoki temperatur i wilgoć potrafią szybko pokazać, czy kabel był dobrany dobrze, czy tylko „jakoś działał”.
W ziemi i w ogrodzie
Do układania w gruncie kabel ziemny jest bezpieczniejszym wyborem niż standardowy przewód instalacyjny. W ogrodzie nie chodzi tylko o moc lamp, ale też o ryzyko przypadkowego uszkodzenia podczas prac ziemnych czy sezonowych zmian aranżacji.
W takich miejscach częściej rozważam także grubszy przekrój, zwłaszcza gdy odcinek jest dłuższy albo ma zasilać kilka punktów świetlnych po drodze. Tu różnica między 1,5 mm² a 2,5 mm² bywa bardziej odczuwalna niż przy krótkim obwodzie w salonie.
Przy długich trasach
Im dłuższy przewód, tym bardziej zaczyna się liczyć spadek napięcia. Dla obwodów oświetleniowych przyjmuje się zwykle, że warto utrzymać go w okolicach 3%, więc na dłuższej trasie grubszy przekrój ma sens nawet wtedy, gdy sama moc LED wydaje się mała.
To ważne zwłaszcza przy rozbudowanych aranżacjach, gdzie kilka opraw jest rozsianych po dużym ogrodzie albo po długim korytarzu technicznym. W takiej instalacji nie patrzę już tylko na waty, ale na sumę mocy, długość przewodu i warunki montażu.
Przeczytaj również: Fazy elektryczne w domu - Jak rozpoznać przewody i rozłożyć obciążenie?
Gdy oprawa potrzebuje elastycznego połączenia
Przewody giętkie, takie jak H05VV-F czy OMY, zostawiam głównie do połączeń, które muszą się poruszać albo pracują bezpośrednio przy oprawie. To dobry wybór dla lamp z przewodem zasilającym, ale nie jako zamiennik stałej instalacji w ścianie.
Jeśli po stronie 230 V zasilasz driver, a dalej dopiero wychodzisz na 12 V lub 24 V, trzeba patrzeć osobno na odcinek niskonapięciowy. Tam spadek napięcia staje się dużo bardziej wrażliwy niż po stronie sieciowej.
Kiedy już wiesz, gdzie przewód ma pracować, łatwiej porównać najczęstsze typy kabli i nie pomylić ich zastosowania.
YDY, YDYp, YKY i przewody giętkie czym się różnią
Największy błąd, jaki widzę przy takich instalacjach, to mieszanie przekroju z typem przewodu. Te dwie rzeczy nie są tym samym. Przekrój mówi o „grubości” żyły, a typ przewodu o jego budowie i przeznaczeniu.
| Typ przewodu | Gdzie stosować | Co daje w praktyce | Kiedy go nie wybierać |
|---|---|---|---|
| YDYp 3x1,5 mm² | Stała instalacja podtynkowa we wnętrzach | Płaska budowa, łatwe prowadzenie pod tynkiem, standard w mieszkaniach | Nie do ziemi i nie jako przewód ruchomy |
| YDY 3x1,5 mm² | Stała instalacja wewnętrzna, gdy wygodniejszy jest przewód okrągły | Uniwersalny, czytelny montaż, dobry do wielu typów osprzętu | Nie zamiast kabla ziemnego ani przewodu do pracy w trudnym środowisku |
| YKY 3x1,5 mm² lub 3x2,5 mm² | Oświetlenie zewnętrzne, ogrodowe, odcinki w gruncie | Grubsza powłoka, lepsza odporność na wilgoć i uszkodzenia | Jest mniej wygodny w typowych, lekkich trasach wewnętrznych |
| H05VV-F, OMY | Połączenia elastyczne, lampy wiszące, przewody do opraw z wtyczką | Giętkość i łatwiejsze układanie w miejscach ruchomych | Nie jako stałe okablowanie w ścianie |
W skrócie: do mieszkania zwykle biorę YDYp albo YDY, a do ogrodu YKY. Przewód giętki zostawiam dla samej oprawy albo krótkiego odcinka, gdzie elastyczność naprawdę ma znaczenie. Z tego układu płynnie wynika kolejna rzecz, czyli jak dobrać przekrój bez zgadywania.
Jak dobrać przekrój i liczbę żył bez zgadywania
Najprostsza metoda jest banalna, ale działa: sumuję moc wszystkich opraw, dzielę przez 230 V i sprawdzam, czy trasa nie jest zbyt długa. Jeśli obwód jest krótki i wewnętrzny, 1,5 mm² zwykle wygrywa. Jeśli odcinek jest długi albo prowadzi na zewnątrz, szybciej przechodzę na 2,5 mm².
- Policz łączną moc wszystkich źródeł światła.
- Podziel ją przez 230 V, żeby dostać orientacyjny prąd.
- Dodaj zapas 20-30 procent, jeśli trasa jest długa albo warunki są trudne.
- Sprawdź, czy obwód nie przekracza rozsądnego spadku napięcia dla oświetlenia.
- Dopasuj nie tylko przekrój, ale też rodzaj przewodu do miejsca montażu.
Przy oświetleniu LED to ważne, bo samo niskie zużycie energii nie rozwiązuje problemu długiej trasy. Dla obwodów świetlnych praktycznie myślę o spadku napięcia szczególnie uważnie, bo to on najczęściej robi różnicę między instalacją „działa” a instalacją „działa dobrze”.
| Łączna moc opraw | Prąd orientacyjny przy 230 V | Co zwykle wybieram |
|---|---|---|
| 40 W | 0,17 A | 3x1,5 mm² |
| 100 W | 0,43 A | 3x1,5 mm² przy krótkiej trasie |
| 200 W | 0,87 A | 3x1,5 mm² tylko w krótkim obwodzie, na dłuższym odcinku 3x2,5 mm² |
| 300 W | 1,30 A | 3x2,5 mm², szczególnie na zewnątrz lub przy dużej długości przewodu |
To nie jest sztywna tabelka „zawsze tak i koniec”, tylko praktyczny punkt startowy. Jeśli instalacja ma nietypową długość, kilka odgałęzień albo pracuje w trudnym środowisku, przekrój trzeba policzyć dokładniej, a nie wybierać go z przyzwyczajenia.
Dobrze dobrany kabel to jednak dopiero połowa roboty, bo na końcu liczy się jeszcze kilka detali montażowych, które łatwo przeoczyć.
Ostatni check przed montażem, który oszczędza poprawki
Przed zamknięciem puszek i schowaniem trasy robię zawsze krótki przegląd. To pięć minut, które często ratują później kilka godzin przeróbek.
- Sprawdzam, czy przewód ma właściwą liczbę żył, a nie tylko właściwy przekrój.
- Nie mieszam przewodu instalacyjnego z linką przeznaczoną do pracy ruchomej.
- Na zewnątrz stosuję kabel odporny na wilgoć i uszkodzenia, a połączenia chowam w odpowiednich puszkach.
- Zostawiam zapas przewodu w puszce, żeby nie naprężać zacisków i złączek.
- Przy oprawach metalowych nie rezygnuję z żyły ochronnej tylko dlatego, że dziś jej nie wykorzystam.
Jeśli w projekcie są elewacja, łazienka albo ogród, dodatkowo pilnuję szczelności osprzętu i sensownego prowadzenia trasy, bo sama grubość kabla nie rozwiąże problemu wilgoci. Jeśli miałbym zostawić jedną praktyczną zasadę, brzmiałaby tak: przewód dobieraj najpierw do warunków montażu, potem do mocy lamp. To właśnie ta kolejność najczęściej decyduje o tym, czy instalacja LED będzie bezproblemowa przez lata.
