Taśmy LED szeregowo czy równolegle? Wybierz dobrze!

Najważniejsza decyzja przy montażu oświetlenia liniowego nie dotyczy wcale samej taśmy, tylko sposobu jej zasilenia. W praktyce to właśnie układ połączeń decyduje o tym, czy światło będzie równe na całej długości, czy zacznie gasnąć od końca instalacji. Poniżej wyjaśniam, jak łączyć taśmy LED szeregowo czy równolegle, kiedy każdy z tych wariantów ma sens i jak uniknąć błędów, które później trudno poprawić bez rozbierania całego montażu.

Kiedy połączenie szeregowe ma sens, a kiedy lepiej wybrać równoległe

Najprościej ujmując: w połączeniu szeregowym jeden odcinek „idzie” za drugim, a w równoległym każdy fragment ma własną drogę powrotu do zasilacza. Dla zwykłych taśm stałonapięciowych to rozróżnienie ma ogromne znaczenie, bo właśnie ono przesądza o równomierności świecenia. Ja w praktyce traktuję połączenie szeregowe jako rozwiązanie pomocnicze, a równoległe jako domyślny wybór dla większości wnętrz i prawie wszystkich dłuższych instalacji.

W systemach stałonapięciowych, czyli najczęściej spotykanych taśmach 12 V i 24 V, równoległe zasilanie zwykle daje przewidywalny efekt. To ważne zwłaszcza wtedy, gdy światło ma tworzyć spójną linię, a nie „gasnąć” po kilku metrach. I właśnie od tego zjawiska warto przejść dalej, bo ono tłumaczy większość kłopotów, które później widać gołym okiem.

Dlaczego dłuższy łańcuch świeci słabiej

Spadek napięcia to nic innego jak stopniowa utrata energii w przewodach i ścieżkach taśmy. Im dalej od zasilacza, tym mniejsze napięcie dociera do kolejnych fragmentów, a to przekłada się na słabsze świecenie. Przy LED-ach problem bywa szczególnie widoczny, bo oko szybko wychwytuje różnicę między początkiem a końcem listwy.

W praktyce objawia się to na kilka sposobów. Pierwszy metr świeci mocno, kolejne metry już wyraźnie słabiej. Przy ściemnianiu albo w taśmach o dużej mocy różnica robi się jeszcze bardziej widoczna. Czasem dochodzi też do migotania, zwłaszcza jeśli przewód zasilający jest zbyt cienki albo zbyt długi.

• Najczęstszy objaw to jaśniejszy początek i ciemniejszy koniec taśmy.
• Drugim sygnałem jest nierówna barwa, szczególnie w taśmach białych i RGBW.
• Trzecim problemem bywa nagrzewanie złączek oraz przewodów, które pracują na granicy swoich możliwości.

Warto pamiętać, że sam przewód też ma znaczenie. Jeśli od zasilacza do taśmy biegnie kilka metrów cienkiego kabla, spadek napięcia może pojawić się jeszcze zanim prąd dotrze do samej listwy. Dlatego równoległe prowadzenie zasilania i sensowny przekrój przewodów są często ważniejsze niż same złączki, które widać na końcu montażu. Skoro wiadomo już, skąd bierze się problem, przechodzę do części najbardziej praktycznej: jak to połączyć, żeby działało równo.

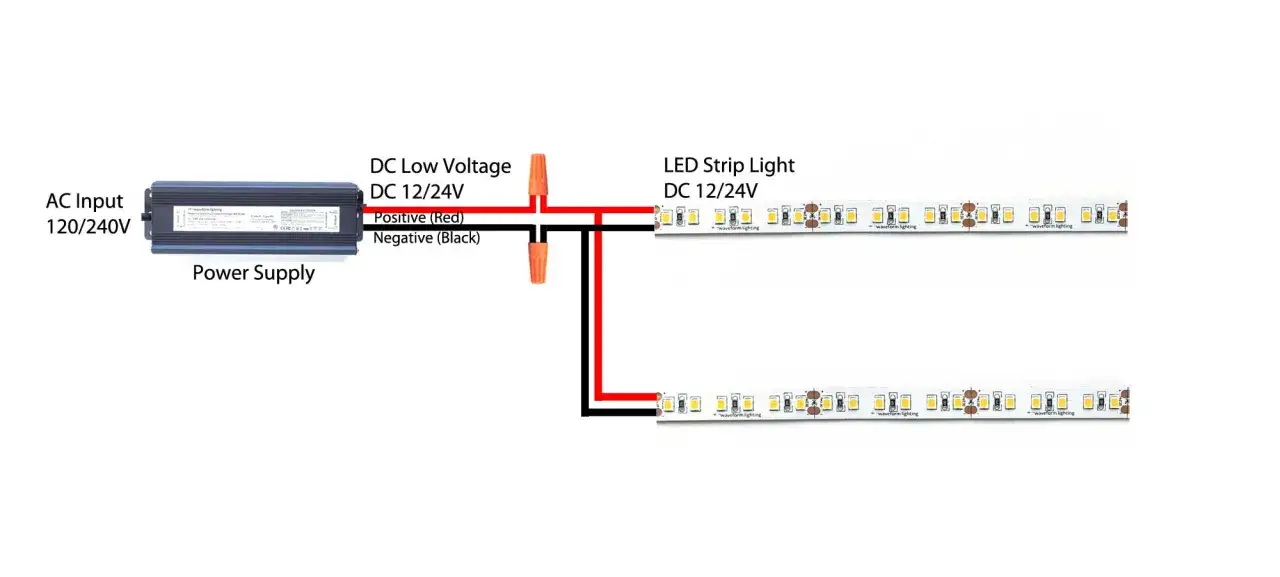

Jak połączyć taśmy LED równolegle krok po kroku

Przy równoległym układzie celem jest to, żeby każdy odcinek miał możliwie podobne warunki zasilania. Nie chodzi o efekt „im więcej kabli, tym lepiej”, tylko o prostą zasadę: jeden stabilny punkt zasilania albo kilka punktów rozdzielonych tak, by nie przeciążać jednego końca instalacji.

1. Sprawdź napięcie taśmy i dopasuj do niego zasilacz. Taśma 12 V wymaga zasilacza 12 V, a 24 V - 24 V. Tych wartości nie miesza się „na oko”.
2. Policz całkowity pobór mocy. Wystarczy pomnożyć długość taśmy przez jej moc na metr, a potem dodać zapas.
3. Zapewnij wspólny punkt rozdziału albo kilka odgałęzień prowadzących do poszczególnych odcinków. W praktyce oznacza to rozgałęźnik, listwę zaciskową albo dobrze wykonane połączenie lutowane.
4. Zachowaj polaryzację. Plus musi trafić na plus, minus na minus. W taśmach RGB i RGBW trzeba dodatkowo pilnować zgodności kanałów z kontrolerem.
5. Unikaj zbyt długich „ogonów” z cienkiego przewodu. Im dłuższy odcinek zasilający, tym większa szansa na spadek napięcia.
6. Przetestuj instalację przed zamknięciem profilu lub przyklejeniem taśmy na stałe. To banalny krok, ale oszczędza najwięcej czasu.

Jeśli instalacja jest dłuższa, dobrze sprawdza się też zasilanie dwustronne, czyli doprowadzenie napięcia do obu końców jednego odcinka. To prosty sposób na skrócenie drogi, jaką pokonuje prąd, a więc na ograniczenie spadków jasności. Gdy ten etap jest już dobrze zaplanowany, zostaje jeszcze dobór zasilacza i przewodów, bo to one najczęściej rozstrzygają o końcowym efekcie.

Jak dobrać zasilacz, przewody i długość odcinków

Najbezpieczniej przyjąć prostą zasadę: zasilacz powinien mieć co najmniej 20% zapasu mocy. Jeśli taśma zużywa łącznie 80 W, wybieram zasilacz minimum 100 W, a często nawet nieco mocniejszy, jeśli instalacja ma się jeszcze rozbudowywać. Taki margines pomaga uniknąć przegrzewania i spadków parametrów po dłuższej pracy.

W dłuższych instalacjach 24 V zwykle daje więcej swobody niż 12 V, bo przy tym samym obciążeniu płynie mniejszy prąd, a to ogranicza straty. W praktyce 12 V najczęściej dobrze sprawdza się w krótszych odcinkach, mniej więcej do 5 m z jednego punktu zasilania, natomiast 24 V lepiej znosi dłuższe ciągi, często około 10 m i więcej, choć wszystko zależy od konkretnej taśmy, mocy na metr i jakości przewodów. To nie jest sztywna norma, ale bardzo przydatny punkt odniesienia.

Przekrój przewodów też ma znaczenie. Przy krótkich odcinkach i niewielkiej mocy cienki kabel może wystarczyć, ale przy dłuższych trasach oszczędzanie na przewodzie zwykle kończy się słabszym światłem. Ja wolę przewidzieć trochę „nadmiaru” w kablu niż później szukać przyczyny, dlaczego jedna część sufitu świeci inaczej niż druga. Z takim zapleczem technicznym łatwiej też zauważyć typowe błędy, które psują efekt już na starcie.

Najczęstsze błędy, które psują efekt

• Łączenie zbyt wielu odcinków z jednego końca - kończy się wyraźnym spadkiem jasności na końcu instalacji.
• Mieszanie napięć - taśma 12 V podłączona do 24 V zwykle nie kończy się dobrze, a czasem uszkadza instalację od razu.
• Zbyt cienki przewód - na krótkim odcinku nie zawsze widać problem, ale przy dłuższej trasie przewód zaczyna działać jak niechciany opornik.
• Złe dobranie złączek - luźne styki powodują spadki napięcia, grzanie i niestabilną pracę.
• Ignorowanie rodzaju taśmy - inne zasady dotyczą jednokolorowej listwy, a inne RGB, RGBW czy instalacji z kontrolerem.
• Brak zabezpieczenia w strefie wilgotnej - w łazience, na tarasie czy w ogrodzie sama taśma może być szczelna, ale złącze już niekoniecznie.

Najczęściej problem nie tkwi w samej taśmie, tylko w sposobie rozdzielenia zasilania. Jeśli pierwszy montaż wygląda „ładnie”, ale nie uwzględnia długości przewodów, obciążenia i rodzaju zasilacza, to później pojawiają się te same objawy: różna jasność, migotanie albo wyraźnie cieplejszy fragment instalacji. Dlatego przy konkretnych wnętrzach zawsze patrzę na układ trochę inaczej.

Jak przełożyć to na kuchnię, salon i ogród

W kuchni najczęściej liczy się prostota i równomierność. Przy podświetleniu blatu w krótkim odcinku taśma 12 V potrafi wystarczyć, ale jeśli instalacja ma kilka metrów i zakręty, lepiej rozdzielić zasilanie bliżej środka albo zasilić oba końce. To niewielka zmiana, a różnica w odbiorze światła bywa zaskakująco duża.

W salonie zwykle pojawia się dłuższa linia świetlna, na przykład w suficie podwieszanym albo we wnęce. Tutaj częściej wybieram 24 V i planuję kilka punktów podania prądu, zamiast liczyć na jeden początek taśmy. Taki układ lepiej znosi długość i daje bardziej przewidywalny efekt dekoracyjny.

W ogrodzie i na tarasie dochodzi jeszcze wilgoć, temperatura i większa ekspozycja na uszkodzenia mechaniczne. Sama taśma może być odpowiednio zabezpieczona, ale jeśli złącza, puszki albo przewody są słabo przemyślane, problem wróci szybciej niż w suchym wnętrzu. Dlatego w strefie zewnętrznej stawiam na krótsze odgałęzienia, szczelne połączenia i łatwy dostęp serwisowy.

To właśnie dlatego przy różnych przestrzeniach nie pytam wyłącznie o długość taśmy, ale o cały tor zasilania. Od tego zależy, czy instalacja będzie działała stabilnie od pierwszego dnia, czy będzie wymagała ciągłych poprawek. I to prowadzi do ostatniej, bardzo praktycznej myśli: co wybrałbym, gdybym zaczynał montaż od zera.

Co bym zrobiła przy nowej instalacji LED

• Wybrałabym taśmę i zasilacz o tym samym napięciu, bez improwizacji na etapie montażu.
• Policzyłabym całkowitą moc i zostawiła co najmniej 20% zapasu.
• Zaplanowałabym kilka punktów zasilania zamiast jednego długiego łańcucha.
• Sprawdziłabym przekrój przewodów oraz jakość złączek, zanim taśma trafi do profilu albo pod meble.
• Przy dłuższych liniach postawiłabym raczej na równoległe zasilanie niż na ciągłe łączenie jednego odcinka z następnym.

Jeśli mam zostawić jedną zasadę, to brzmi ona tak: standardowe taśmy LED 12 V i 24 V najlepiej lubią krótką drogę prądu i równomierne zasilanie każdego odcinka. Szereg traktuję jako wyjątek, nie jako domyślny sposób montażu. Dzięki temu światło jest stabilniejsze, instalacja mniej kapryśna, a sam montaż daje lepszy efekt wizualny i większy spokój na dłużej.
