Bez dobrej izolacji nawet starannie złożona instalacja oświetleniowa staje się ryzykowna: rośnie zagrożenie porażeniem, zwarciem i przegrzaniem oprawy. W praktyce patrzę na przewód nie jak na samą miedź czy aluminium, ale jak na cały układ, w którym warstwa izolacyjna przewodu odpowiada za bezpieczeństwo, trwałość i odporność na warunki pracy. W tym tekście wyjaśniam, z czego powstaje izolacja, jak dobrać ją do lamp wewnętrznych i ogrodowych oraz po czym poznać, że czas na wymianę.
Najważniejsze rzeczy, które warto zapamiętać o izolacji przewodu
- Izolacja oddziela żyłę od otoczenia, a płaszcz zewnętrzny chroni cały kabel przed wilgocią, tarciem i UV.
- W prostych wnętrzach zwykle wystarcza PVC, ale w trudniejszych warunkach lepiej sprawdzają się XLPE, EPR/HEPR albo silikon.
- Przy oświetleniu ogrodowym liczą się nie tylko parametry oprawy, lecz także odporność kabla na słońce, mróz i wilgoć.
- Spękania, odbarwienia, przetarcia i zapach spalenizny to sygnały, że izolacja pracuje za ciężko albo jest już uszkodzona.
- Zbyt ciasne gięcie i prowizoryczne łączenia skracają życie kabla szybciej niż sam upływ czasu.
Po co jest izolacja przewodu i co naprawdę chroni

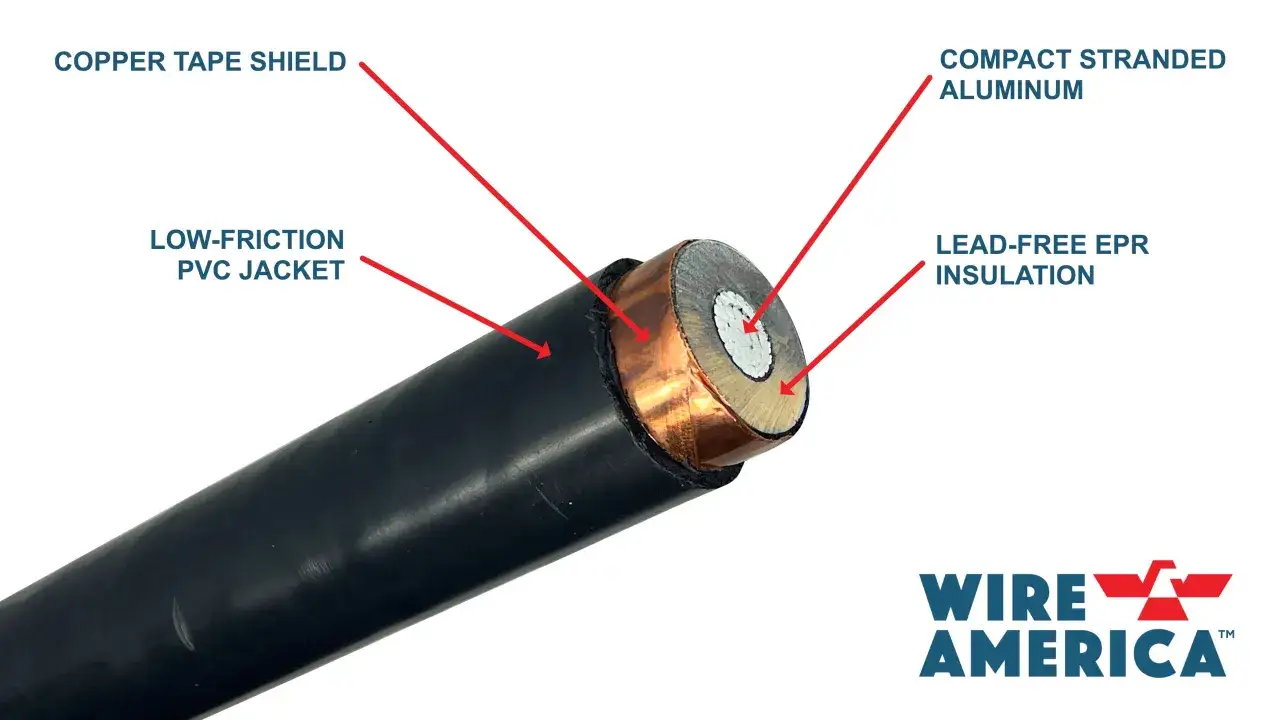

Ja zawsze rozdzielam w głowie trzy elementy: żyłę, izolację żyły i płaszcz zewnętrzny. Żyła prowadzi prąd, izolacja odcina ją od otoczenia i od sąsiednich żył, a płaszcz osłania cały kabel przed wilgocią, tarciem i promieniowaniem UV. W instalacji oświetleniowej to nie jest detal techniczny do odhaczenia, tylko granica między bezpiecznym obwodem a przewodem, który może zacząć się grzać, przebijać albo zrobić zwarcie w najmniej wygodnym momencie.
| Element | Rola | Gdy zawodzi |
|---|---|---|
| Żyła | Przewodzi prąd | Grzanie, spadki napięcia, niestabilna praca oprawy |
| Izolacja żyły | Oddziela przewodnik od otoczenia i innych żył | Zwarcie, przebicie, porażenie |
| Płaszcz zewnętrzny | Chroni cały kabel mechanicznie i środowiskowo | Przetarcia, wilgoć, wpływ UV |
To właśnie dlatego w oprawie sufitowej, przy zasilaczu LED albo w lampie ogrodowej nie wystarczy patrzeć wyłącznie na moc źródła światła. Trzeba jeszcze wiedzieć, czy kabel zniesie temperaturę, zginanie i środowisko, w którym faktycznie pracuje. W następnym kroku zaglądam więc do materiałów, bo to one decydują o większości różnic między przewodami.
Z czego powstaje izolacja i dlaczego materiał ma znaczenie
W praktyce najczęściej spotyka się PVC, XLPE/PEX, EPR/HEPR i silikon. Każdy z tych materiałów zachowuje się inaczej: jeden jest tańszy i wystarczający do prostych wnętrz, inny lepiej znosi wysoką temperaturę, a jeszcze inny daje większą elastyczność tam, gdzie kabel pracuje na zgięciach albo przy podwyższonym cieple.
| Materiał | Gdzie sprawdza się najlepiej | Plusy | Ograniczenia |
|---|---|---|---|
| PVC | Typowe wnętrza, proste obwody oświetleniowe | Popularny, ekonomiczny, wystarczający w standardowych warunkach | Nie lubi długiego ciepła i słońca tak dobrze jak lepsze mieszanki |
| XLPE/PEX | Stałe instalacje, bardziej obciążone odcinki, część kabli do zewnątrz | Dobra odporność termiczna i stabilność | Mniej elastyczny niż miękkie mieszanki, wymaga poprawnego montażu |
| EPR/HEPR | Miejsca z drganiami, częste zginanie, wymagające trasy | Elastyczny, odporny na trudniejszą pracę | Zwykle droższy |
| Silikon | Okolice źródeł ciepła i wybrane oprawy specjalne | Duża elastyczność, dobra odporność na temperaturę | Nie zawsze tak odporny mechanicznie jak cięższe kable |
W praktyce katalogowej dla kabli z XLPE spotyka się często 90°C temperatury pracy żyły, 250°C przy zwarciu przez 5 sekund oraz montaż w okolicach -15°C do +50°C. To dobry przykład tego, że materiał izolacyjny trzeba czytać razem z kartą katalogową, a nie na oko. Do tego dochodzi płaszcz zewnętrzny, często w wersji PVC albo LSZH. To nie jest już izolacja samej żyły, ale w budynkach i w strefach ewakuacji ta warstwa ma duże znaczenie dla zachowania podczas pożaru.
Sam materiał to jednak nie wszystko, bo w praktyce przewód trzeba jeszcze dopasować do miejsca montażu.
Jak dobrać izolację do lamp wewnętrznych i ogrodowych
Przy lampach wewnętrznych patrzę najpierw na temperaturę i sposób prowadzenia kabla, a dopiero potem na samą estetykę. W suficie podwieszanym, za oprawą LED albo w profilu aluminiowym kabel bywa bardziej obciążony ciepłem niż w otwartej przestrzeni, bo zamknięta zabudowa słabiej oddaje temperaturę. W ogrodzie dochodzą jeszcze dwa czynniki, które często są niedoceniane: wilgoć i UV.
| Miejsce | Na co patrzę | Dlaczego to ma znaczenie |
|---|---|---|
| Salon, korytarz, sypialnia | Przewód do stałego montażu, poprawny promień gięcia, solidne połączenia | Warunki są stabilne, ale kabel nadal nie może być ściśnięty w puszce czy oprawie |
| Kuchnia, łazienka, pralnia | Odporność całego systemu na wilgoć i temperaturę | Para wodna i częste mycie przyspieszają zużycie słabych połączeń |
| Profil LED, oprawa w zabudowie, driver | Zapas temperaturowy i miejsce na oddanie ciepła | Zamknięta przestrzeń potrafi podnieść temperaturę bardziej, niż wygląda to na pierwszy rzut oka |
| Elewacja, ogród, podjazd | Odporność na UV, mróz i wilgoć | Przewód wewnętrzny szybko traci elastyczność na słońcu |
| Trasa w ziemi | Kabel przeznaczony do takiego prowadzenia oraz ochrona mechaniczna | W gruncie problemem jest nie tylko wilgoć, ale też nacisk i późniejsze prace ogrodowe |
Tu pojawia się ważna zasada: IP oprawy nie rozwiązuje problemu kabla. Nawet szczelna lampa nie uratuje źle dobranej trasy przewodu, jeśli łączenie jest zrobione byle gdzie albo izolacja nie jest przeznaczona do pracy na zewnątrz. Dlatego przy oświetleniu ogrodowym wolę myśleć o całym torze zasilania, a nie o samym świetle jako takim. To prowadzi do bardzo praktycznej kwestii: jak rozpoznać, że izolacja już się zużywa.
Jak rozpoznać zużytą lub uszkodzoną izolację
Tu nie trzeba laboratorium. Najczęściej pierwsze sygnały widać gołym okiem: spękania, utwardzenie materiału, odbarwienia, przetarcia albo miejscowe zgniecenia po prowadzeniu kabla pod zbyt dużym naciskiem. W instalacjach oświetleniowych dochodzi jeszcze objaw, który łatwo zignorować, bo jest subtelny: lekko ciepły przewód przy oprawie lub zasilaczu, choć obciążenie wydaje się niewielkie.
| Objaw | Co to zwykle oznacza | Moja reakcja |
|---|---|---|
| Spękania i twardnienie | Starzenie, UV albo przegrzanie | Sprawdzam cały odcinek, nie tylko miejsce pęknięcia |
| Odbarwienia i przybrązowienie | Praca blisko granicy temperatury | Szukam źródła ciepła i sprawdzam, czy obwód nie jest przeciążony |
| Przetarcia, nacięcia | Uszkodzenie mechaniczne | Nie zostawiam tego w ścianie ani pod profilem |
| Zapach spalenizny | Przegrzanie izolacji lub złącza | Odłączam obwód i weryfikuję miejsce awarii |

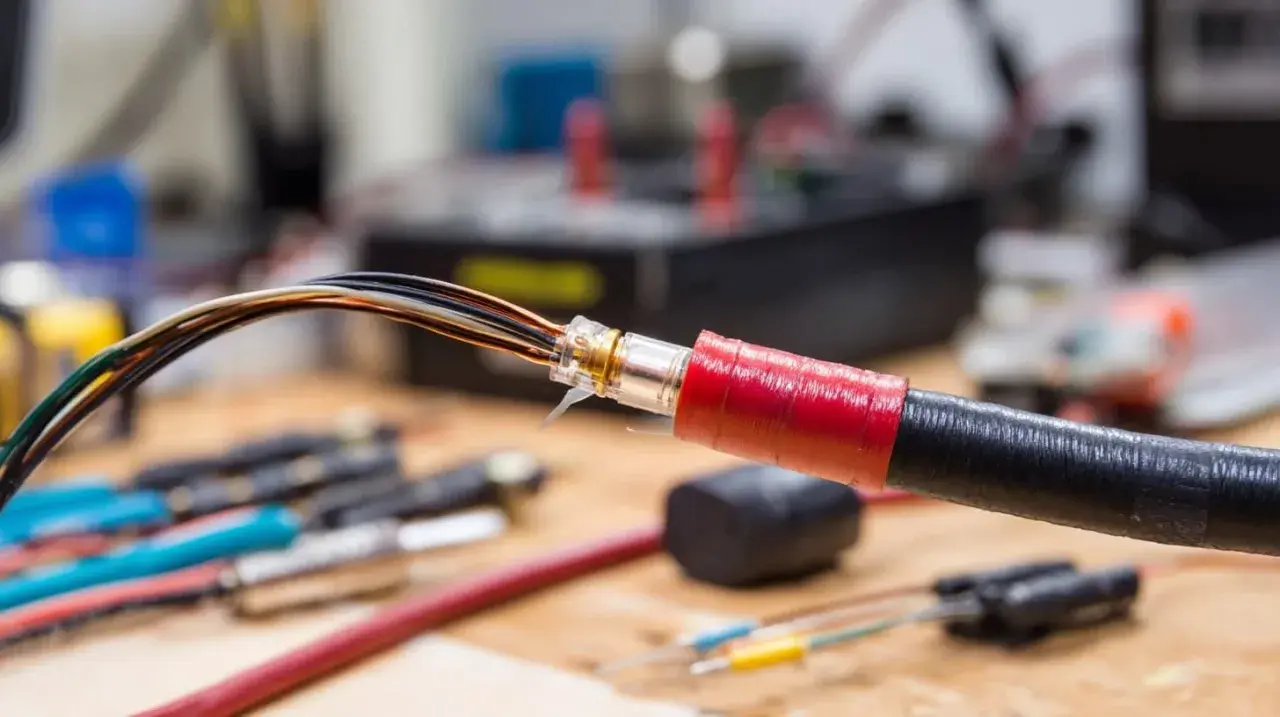

Pożółkła czy przybrązowiona izolacja nie zawsze oznacza katastrofę, ale zwykle mówi mi jedno: kabel pracował bliżej granicy, niż powinien. Jeśli widzę ślady przegrzania, nacięcie po montażu albo łuszczenie się materiału przy wyjściu z oprawy, nie próbuję ratować tego samą taśmą. W stałej instalacji lepiej wymienić fragment przewodu albo wykonać połączenie w odpowiedniej puszce niż liczyć, że prowizorka wytrzyma kolejne lata. Takie uszkodzenia bardzo często wynikają z błędów montażowych, a to już osobny temat.
Najczęstsze błędy montażowe, które skracają życie kabla
Najwięcej problemów widzę nie w samym materiale, tylko w sposobie prowadzenia przewodu. Zbyt ciasne łuki, przygniecenie pod profilem, zadzieranie izolacji przy zdejmowaniu płaszcza czy prowadzenie kabla w pobliżu źródła ciepła potrafią skrócić jego żywotność szybciej niż naturalne starzenie.
- Zbyt mały promień gięcia. W kartach katalogowych typowych kabli spotyka się zasady rzędu 4x średnica zewnętrzna przy mniejszych średnicach, 5x dla średnich i 6x dla większych; to dobry punkt odniesienia, ale zawsze trzeba sprawdzać dane konkretnego wyrobu.
- Dociskanie kabla opaską, uchwytem lub przepustem tak mocno, że materiał się deformuje.
- Prowadzenie przewodu w strefie ciepła zasilacza, transformatora albo źródła światła, które mocno nagrzewa obudowę.
- Łączenie odcinków na szybko poza puszką lub w miejscu narażonym na wilgoć.
- Wykorzystanie kabla wewnętrznego na zewnątrz tylko dlatego, że przez chwilę działał bez problemu.
- Przeciążanie obwodu, przez co izolacja starzeje się od temperatury, a nie od wieku.
Warto też pamiętać, że w częściach kabli z XLPE producent podaje np. 90°C pracy ciągłej, 250°C przy zwarciu przez 5 sekund i zakres układania od -15°C do +50°C. Takie liczby nie są ozdobą katalogu, tylko przypomnieniem, że przewód ma konkretne granice i że montaż na siłę zwykle kończy się późniejszą awarią. Z tego powodu sensowne sprawdzenie parametrów przed zakupem oszczędza więcej niż improwizacja po fakcie.
Jeśli wiem już, jakich błędów unikać, mogę przejść do krótkiej checklisty zakupowej, bo właśnie ona najczęściej rozstrzyga, czy instalacja będzie trwała.
Co sprawdzam przed zakupem przewodu do lampy
Zanim wybiorę konkretny kabel, sprawdzam pięć rzeczy i robię to zawsze w tej samej kolejności. Najpierw miejsce pracy: wnętrze, zewnętrze, strefa wilgotna czy obszar przy źródle ciepła. Potem sposób montażu: trasa stała, ruchoma, w ziemi, w profilu albo w obudowie oprawy.
- Nominalne napięcie i obciążenie obwodu.
- Materiał izolacji i temperatura, przy której kabel ma pracować bez nadmiernego starzenia.
- Odporność na UV, wilgoć i uszkodzenia mechaniczne.
- Promień gięcia oraz to, czy kabel będzie wielokrotnie poruszany.
- Rodzaj połączeń, złączek i puszek, bo nawet dobry przewód traci sens przy słabym zakończeniu.
- Warunki pożarowe, jeśli kabel idzie przez strefę wspólną, zabudowę albo miejsce o podwyższonych wymaganiach bezpieczeństwa.
W instalacjach oświetleniowych najbardziej praktyczna zasada jest prosta: dobieram przewód do warunków pracy, a nie odwrotnie. Jeśli trzymam się temperatury, gięcia, wilgoci i jakości połączeń, izolacja przestaje być ukrytym problemem, a staje się po prostu częścią dobrze zaprojektowanego obwodu.
