W instalacji elektrycznej najwięcej szkód nie robi sam kabel, tylko zbyt ciasne prowadzenie go przy puszkach, oprawach, peszlach i wejściach do korytek. Dlatego warto rozumieć, czym jest promień gięcia kabla i kiedy łuk jest jeszcze bezpieczny, a kiedy zaczyna niszczyć izolację, żyły albo ekran. W tym tekście wyjaśniam to praktycznie: jak dobrać właściwy łuk, jak go ocenić na budowie i jak uniknąć błędów, które później wychodzą jako awarie oświetlenia lub trudne do znalezienia usterki.
Najważniejsze zasady przed montażem
- Zawsze zaczynaj od karty katalogowej kabla, bo to producent podaje wartość, która ma pierwszeństwo.
- Jeśli danych brakuje, trzymaj się ostrożnych krotności średnicy zewnętrznej, a nie „na oko”.
- Zbyt mały łuk może uszkodzić izolację, żyłę lub ekran, nawet jeśli kabel wygląda dobrze po montażu.
- Przy oprawach, puszkach i profilach LED największe ryzyko pojawia się na wejściu i wyjściu z elementu instalacji.
- Na zimnie kabel sztywnieje, więc ten sam łuk, który latem przejdzie bez problemu, zimą może być już zbyt ciasny.
- Gdy miejsca jest mało, lepiej zmienić trasę lub użyć bardziej elastycznego przewodu niż dociskać go na siłę.
Jak rozumieć promień gięcia kabla
Najprościej mówiąc, to najmniejszy łuk, po którym przewód można poprowadzić bez ryzyka uszkodzenia. Nie chodzi tu o „czy się zegnie”, tylko o to, czy po zgięciu zachowa pełną trwałość mechaniczną i elektryczną. W praktyce patrzę na trzy rzeczy: średnicę zewnętrzną przewodu, jego budowę oraz to, czy kabel będzie leżał nieruchomo, czy jednak pracował w ruchu.
Ważne jest też rozróżnienie między przewodem jednorazowo ułożonym a przewodem, który będzie wielokrotnie poruszany, na przykład w prowadniku kablowym albo przy ruchomym elemencie oprawy. Im bardziej dynamiczna aplikacja, tym ostrożniej trzeba podejść do łuku. Zasada jest prosta: im większy promień, tym mniejsze naprężenia, a więc większy spokój w eksploatacji. Gdy tę zależność dobrze zrozumiesz, łatwiej ocenisz, dlaczego problem zaczyna się nie na środku trasy, tylko zwykle przy samych końcówkach.
Co się dzieje, gdy kabel wyginasz za mocno
Zbyt ciasne zagięcie nie zawsze daje od razu widoczne uszkodzenie. I właśnie dlatego jest zdradliwe. Z zewnątrz wszystko może wyglądać poprawnie, a w środku pojawiają się mikrouszkodzenia żył, odkształcenie izolacji albo osłabienie ekranu. Przy montażu oświetlenia skutki wychodzą później: oprawa raz działa, raz nie, zasilacz zaczyna się grzać, a przy ruchu albo drganiach układ traci stabilność.
Najczęstsze objawy zbyt małego łuku to:
- spłaszczenie kabla w miejscu zgięcia,
- pęknięcia lub fałdy na płaszczu zewnętrznym,
- uszkodzenie izolacji wewnętrznej,
- osłabienie przewodzenia po wielokrotnym zginaniu,
- większa podatność na wilgoć i zabrudzenia w miejscu naprężenia.
Ja traktuję każde ostre załamanie jako punkt przyszłej awarii, nawet jeśli test po montażu jeszcze niczego nie pokazuje. To szczególnie ważne tam, gdzie instalacja ma pracować latami bez dostępu serwisowego. I właśnie dlatego kolejny krok to dobranie wartości do konkretnego typu kabla, a nie do ogólnej intuicji.

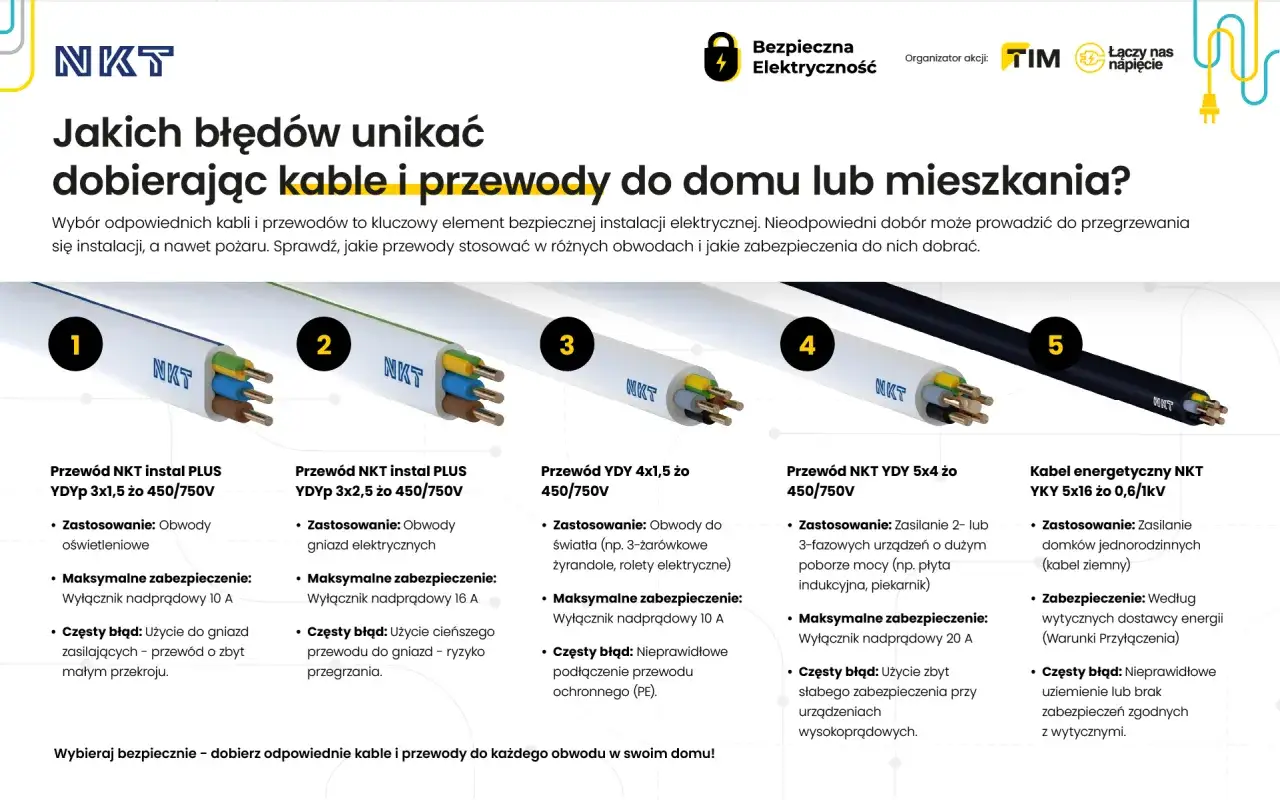

Jak dobrać właściwą wartość do konkretnego przewodu
Najpierw zawsze sprawdzam kartę katalogową albo instrukcję montażu. To jedyne miejsce, w którym producent bierze odpowiedzialność za konkretną konstrukcję kabla. Jeśli danych nie ma, w praktyce projektowej stosuje się ostrożne krotności średnicy zewnętrznej, ale trzeba je traktować jako punkt odniesienia, nie jako licencję na dowolność. D = średnica zewnętrzna kabla.
| Rodzaj przewodu | Orientacyjna krotność D | Kiedy to ma sens |
|---|---|---|
| Kabel jednożyłowy energetyczny | 20× D | Gdy przewód jest grubszy i pracuje w instalacji stałej, a producent nie podaje łagodniejszej wartości. |
| Kabel wielożyłowy energetyczny | 15× D | Typowe rozwiązanie w instalacjach budynkowych i przy wielu obwodach oświetleniowych. |
| Kabel sterowniczy lub sygnałowy | 10× D | Przy trasach o mniejszym obciążeniu mechanicznym i tam, gdzie ważna jest elastyczność prowadzenia. |
| Przewód do aplikacji ruchomych | Zgodnie z kartą, zwykle mniejsza wartość niż w instalacji stałej | Wyłącznie dla konstrukcji zaprojektowanych do pracy w ruchu, na przykład w prowadniku. |
W praktyce liczy się też najgrubszy kabel w wiązce. Jeśli prowadzisz kilka przewodów razem, promień powinien pasować do tego o największej średnicy, bo to on narzuca geometrię całego układu. Na zimnie trzeba być jeszcze ostrożniejszym, bo materiał sztywnieje i bezpieczny wcześniej łuk może stać się zbyt ciasny. Gdy znamy już wartość, zostaje najważniejsze pytanie: jak przełożyć ją na realny montaż przy lampach, puszkach i korytkach.
Jak mierzyć i prowadzić kabel w praktyce
Na budowie nie potrzebujesz specjalistycznego laboratorium, tylko konsekwencji. Ja zwykle zaczynam od sprawdzenia, gdzie kabel wchodzi do elementu instalacji i czy w tym miejscu nie powstaje ostre załamanie. Jeśli tak, od razu szukam prostszego prowadzenia trasy, większego przepustu albo dłuższego dojścia do oprawy.
W instalacjach oświetleniowych warto pamiętać o kilku typowych miejscach ryzyka:
- wejście kabla do puszki lub rozdzielni,
- wejście do profilu LED i oprawy sufitowej,
- przejście przez peszel, rurę lub korytko,
- wyjście przewodu z dławnicy,
- zakręt w ogrodowej trasie kablowej, zwłaszcza w pobliżu studzienki lub złącza.
Dobrym nawykiem jest zostawienie lekkiego zapasu długości przy oprawach i połączeniach, tak aby kabel nie pracował pod napięciem mechanicznym. W praktyce pomaga też większy promień wejściowy, czasem zwykłe wejście dzwonowe albo łagodniejsze prowadzenie przez osprzęt. To drobne elementy, ale właśnie one robią różnicę między instalacją „na styk” a instalacją, która przetrwa lata bez poprawek.
Najczęstsze błędy przy montażu oświetlenia i instalacji
Przy montażu lamp i obwodów oświetleniowych widzę ciągle te same potknięcia. Nie są spektakularne, ale później kosztują czas i nerwy. Najbardziej typowy błąd to założenie, że skoro kabel da się fizycznie zagiąć, to znaczy, że można go tak zostawić. Drugi problem pojawia się wtedy, gdy ktoś oszczędza kilka centymetrów trasy kosztem ostrego załamania przy samej oprawie.
- Ignorowanie danych producenta i przyjmowanie jednego „uniwersalnego” łuku dla wszystkich przewodów.
- Zaginanie kabla tuż przy wyjściu z puszki, oprawy albo dławnicy.
- Zbyt mocne dociąganie opasek, które dodatkowo spłaszczają przewód.
- Układanie przewodu w mrozie tak, jakby miał temperaturę pokojową.
- Mieszanie w jednej trasie kabli o bardzo różnej sztywności, bez uwzględnienia najsłabszego z nich.
- Traktowanie przewodu zasilającego LED jak taśmy, którą można „złożyć” w kącie profilu.
Właśnie przy oświetleniu te błędy są szczególnie podstępne, bo instalacja często działa od razu po uruchomieniu. Problem ujawnia się dopiero po czasie, przy serwisie albo po pierwszej zimie. I wtedy zwykle okazuje się, że taniej było od początku poprowadzić trasę inaczej niż naprawiać skutki zbyt ciasnego łuku.
Kiedy lepiej zmienić trasę niż zginać kabel na siłę
Są sytuacje, w których nie ma sensu walczyć o każdy centymetr. Jeśli promień wychodzi zbyt mały, lepiej zmienić przebieg przewodu, przesunąć punkt połączenia albo dobrać bardziej elastyczny kabel. To szczególnie ważne przy nowoczesnym oświetleniu wnętrz i ogrodów, gdzie dużo pracy wykonują małe przestrzenie: wnęki, profile, sufit podwieszany, studzienki techniczne i ciasne przejścia przez obudowy.
Ja w takich przypadkach wybieram jedną z czterech dróg: wydłużam trasę, zmieniam miejsce puszki, stosuję osprzęt z łagodniejszym wejściem albo biorę przewód zaprojektowany do mniejszego łuku. To nie jest nadmiar ostrożności, tylko zwykła ochrona trwałości instalacji. Jeśli chcesz, by obwód działał stabilnie przez lata, najbezpieczniej przyjąć większy promień niż absolutne minimum, a nie grać na granicy wytrzymałości materiału.
W praktyce właśnie ten zapas najczęściej decyduje, czy instalacja będzie poprawnie działać po montażu, czy po kilku miesiącach zacznie wymagać poprawek. Dobrze dobrany łuk nie jest detalem technicznym do odhaczenia, tylko jednym z najprostszych sposobów, żeby kabel i cała oprawa pracowały bezpiecznie oraz bez zbędnych niespodzianek.
