Najważniejsze rzeczy o kablu w instalacji elektrycznej
- Kabel to nie tylko „drut w izolacji”, ale element z dodatkowymi warstwami ochronnymi.
- W instalacjach domowych liczy się nie tylko rodzaj kabla, lecz także liczba żył, przekrój i miejsce montażu.
- Do oświetlenia wewnętrznego najczęściej spotyka się rozwiązania stałe, a do ogrodu i zasilania zewnętrznego potrzebna jest wyższa odporność na warunki pracy.
- Najwięcej błędów wynika z mylenia kabla z przewodem i z dobierania „na oko” zbyt małego przekroju.
- W instalacji najważniejsze jest dopasowanie do obciążenia, sposobu prowadzenia i warunków środowiskowych, a nie sama cena metra.
Czym kabel różni się od przewodu
W praktyce te dwa pojęcia są często mieszane, ale technicznie nie oznaczają tego samego. Kabel ma zwykle żyłę lub kilka żył, izolację oraz dodatkową powłokę zewnętrzną, która zwiększa odporność na wilgoć, uszkodzenia mechaniczne i wpływ otoczenia. Przewód jest zazwyczaj prostszy konstrukcyjnie i częściej służy do połączeń wewnętrznych, w aparaturze albo wewnątrz opraw.
| Cecha | Kabel | Przewód |
|---|---|---|
| Budowa | Żyła lub żyły, izolacja i dodatkowa powłoka ochronna | Żyła lub żyły z izolacją, bez rozbudowanej warstwy zewnętrznej |
| Odporność | Zwykle wyższa, lepiej znosi trudniejsze warunki | Zależna od konkretnego typu, często mniejsza |
| Typowe miejsce użycia | Trasy instalacyjne, zasilanie, grunt, strefy zewnętrzne | Połączenia urządzeń, opraw, elementów wewnętrznych |
| Najważniejsza zaleta | Lepsza ochrona i większa trwałość | Większa elastyczność i wygoda w połączeniach |
To rozróżnienie nie jest akademicką ciekawostką. Od niego zależy, czy instalacja będzie bezpieczna i trwała, czy po prostu będzie „działać do pierwszej awarii”. Kiedy już wiem, czym kabel różni się od przewodu, łatwiej przejść do jego budowy i oznaczeń.
Z czego składa się kabel i co mówią jego oznaczenia
Na kabel warto patrzeć jak na zespół kilku warstw, z których każda pełni inną funkcję. Najważniejsza jest oczywiście żyła, czyli część przewodząca prąd, ale równie istotne są izolacja, powłoka i ewentualne elementy dodatkowe. W instalacji elektrycznej to właśnie te detale decydują o tym, czy dany odcinek nadaje się do układania w ścianie, na zewnątrz albo w ziemi.
| Element | Rola | Na co zwracać uwagę |
|---|---|---|
| Żyła | Przewodzi prąd | Najczęściej miedziana w instalacjach domowych, czasem aluminiowa w większych przekrojach |
| Izolacja | Oddziela żyły od siebie i od otoczenia | Muszą ją wytrzymać temperatura, napięcie i warunki pracy |
| Powłoka zewnętrzna | Chroni przed uszkodzeniem mechanicznym i wilgocią | Jej jakość ma znaczenie szczególnie w ogrodzie i w gruncie |
| Ekran | Ogranicza zakłócenia elektromagnetyczne | Ważny w kablach sygnałowych i sterujących, mniej w prostym obwodzie oświetleniowym |
| Pancerz | Zwiększa odporność mechaniczną | Przydaje się tam, gdzie istnieje ryzyko uszkodzeń z zewnątrz |
Oznaczenie kabla też nie jest przypadkowe. Zapis typu 3x1,5 mm² oznacza trzy żyły o przekroju 1,5 mm² każda. Taki zapis mówi mi więcej niż sama nazwa handlowa, bo od razu widzę, ile przewodników jest w środku i jakiej są „grubości” elektrycznej. W praktyce liczą się też litery, które sugerują przeznaczenie i konstrukcję, ale przy doborze do domu najważniejsze są trzy pytania: ile żył, jaki przekrój i do jakiego środowiska kabel ma trafić.
To prowadzi prosto do najpraktyczniejszej części tematu, czyli do tego, jakie typy kabli faktycznie spotyka się w domu i ogrodzie.
Jakie kable spotyka się najczęściej w domu i ogrodzie
W instalacji mieszkaniowej i przy oświetleniu zewnętrznym nie potrzebuję dziesiątek specjalistycznych rozwiązań. Najczęściej decydują trzy rzeczy: czy kabel ma pracować na stałe, czy ma być narażony na wilgoć i czy będzie prowadzony w ścianie, na powierzchni, czy w gruncie. Poniższe zestawienie porządkuje najpopularniejsze warianty.
| Typ | Gdzie się sprawdza | Co go wyróżnia |
|---|---|---|
| YDY | Stałe instalacje wewnątrz budynku, obwody oświetleniowe, prowadzenie w ścianach i sufitach | Sztywniejszy, wygodny do stałego montażu, bardzo popularny w mieszkaniach i domach |

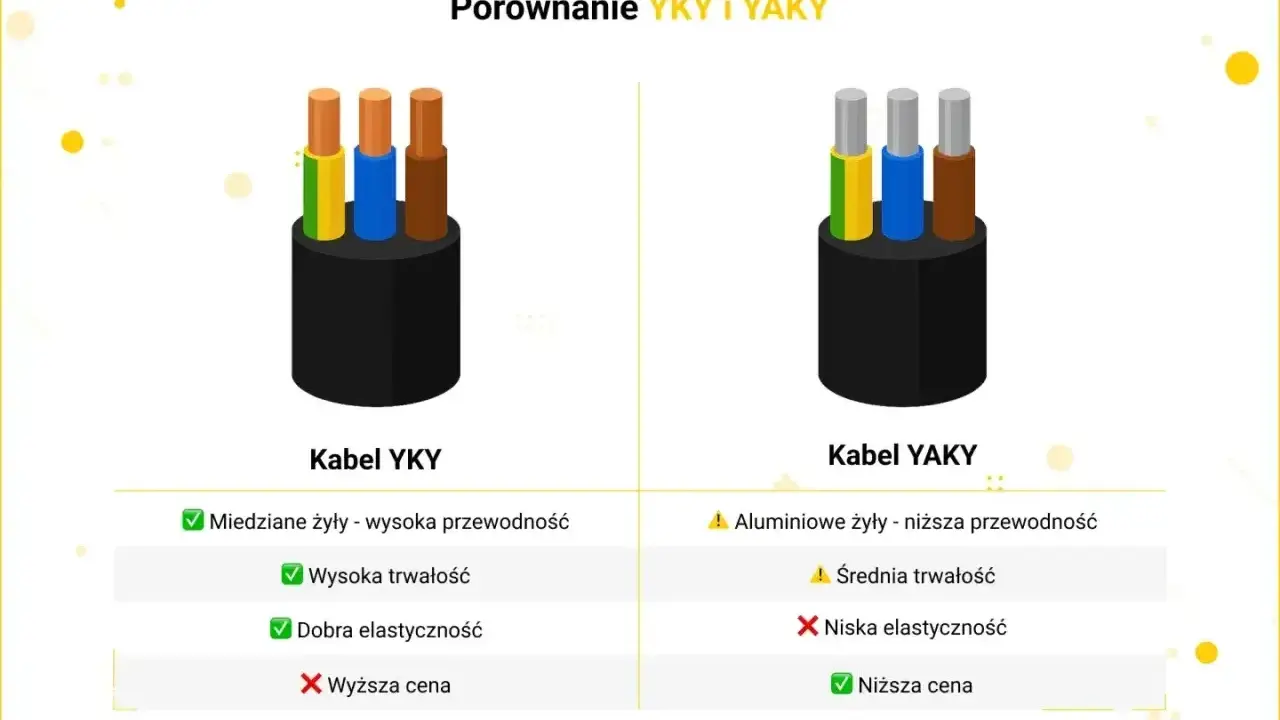

| YKY | Na zewnątrz, do zasilania ogrodu, bramy, altany, elementów terenowych, często także w gruncie | Lepsza odporność na warunki atmosferyczne i uszkodzenia mechaniczne |
| H05VV-F | Połączenia urządzeń i lekkich odbiorników, przewody elastyczne do zastosowań wewnętrznych | Elastyczny, wygodny przy podłączaniu opraw i sprzętu ruchomego |
| H07RN-F | Trudniejsze warunki, warsztat, ogród, miejsca narażone na wilgoć i częste przemieszczanie | Gumowa powłoka, większa odporność na intensywniejszą eksploatację |
| Przewody wewnętrzne opraw | Wewnątrz lamp i osprzętu oświetleniowego | Dobierane pod konkretną oprawę, zwykle nie są zamiennikiem dla kabla instalacyjnego |
Dobry kabel do ogrodu nie jest „tym samym, tylko droższym”. Musi wytrzymać wilgoć, mróz, promieniowanie UV i częste zmiany temperatury, więc rozwiązanie wewnętrzne zwykle po prostu się tu nie broni. Kiedy wiem już, jakie są typowe warianty, mogę przejść do najważniejszej rzeczy: jak dobrać właściwy kabel do konkretnego zastosowania.
Jak dobrać kabel do oświetlenia, żeby instalacja działała bezpiecznie
Przy doborze kabla nie zaczynam od nazwy z katalogu, tylko od warunków pracy. To podejście oszczędza późniejszych przeróbek, a w instalacji elektrycznej przeróbki są zwykle najdroższe, bo trzeba rozkuwać, poprawiać i ponownie testować całość. W praktyce patrzę na pięć rzeczy.
- Rodzaj montażu - kabel ma być na stałe w ścianie, w peszlu, na tynku, w gruncie czy jako elastyczne połączenie oprawy?
- Liczbę żył - przy prostym obwodzie oświetleniowym najczęściej wystarczą trzy żyły, ale przy sterowaniu, ściemnianiu albo kilku sekcjach może być ich więcej.
- Przekrój - w instalacjach oświetleniowych często spotyka się 1,5 mm², ale ostateczny dobór zależy od długości trasy, obciążenia i sposobu zabezpieczenia.
- Środowisko pracy - inne wymagania ma odcinek w suchym wnętrzu, inne linia na zewnątrz, a jeszcze inne kabel układany w ziemi.
- Zgodność z osprzętem - oprawa, puszka, złączki i rozdzielnica muszą przyjąć konkretny typ przewodnika bez naprężeń i bez niepewnych połączeń.
| Sytuacja | Rozsądny kierunek | Dlaczego to działa |
|---|---|---|
| Oświetlenie sufitowe w mieszkaniu | Stały kabel instalacyjny o odpowiednim przekroju, zwykle 3 żyły | Łatwo go prowadzić w instalacji stałej i dobrze współpracuje z typowym osprzętem |
| Oprawa ogrodowa | Kabel odporny na wilgoć, UV i warunki zewnętrzne | Zwykłe rozwiązanie wewnętrzne szybko traci parametry |
| Zasilanie w ziemi | Kabel przeznaczony do układania w gruncie | Potrzebna jest wyższa odporność mechaniczna i lepsza ochrona powłoki |
| Połączenie wewnątrz lampy | Elastyczny przewód dopasowany do oprawy | Wewnątrz urządzenia liczy się giętkość i brak nadmiernych naprężeń |
Jeśli miałbym wskazać jedną zasadę, byłaby prosta: najpierw warunki, potem oznaczenie, na końcu cena. To ważne szczególnie przy oświetleniu zewnętrznym, gdzie pokusa użycia „tego samego, co w środku” bywa największa. Kiedy dobór jest już sensowny, pozostaje jeszcze wyłapać błędy, które najczęściej psują całą instalację.
Najczęstsze błędy, które później kosztują czas i pieniądze
W instalacjach elektrycznych problem rzadko wynika z jednego spektakularnego błędu. Częściej jest to suma drobnych zaniedbań: zbyt słaby kabel, nieczytelne oznaczenia, przypadkowe łączenie różnych typów i zbyt luźne podejście do miejsca montażu. W oświetleniu te błędy potrafią wyjść dopiero po kilku miesiącach, gdy oprawy zaczynają migać, grzać się albo po prostu przestają działać.
- Dobór wyłącznie po cenie - tańszy kabel może oznaczać gorszą powłokę, mniejszą odporność albo nieodpowiednie zastosowanie.
- Mylenie kabla z przewodem - nie każdy elastyczny przewód nadaje się do stałego montażu, a nie każdy kabel sprawdzi się wewnątrz oprawy.
- Zbyt mały przekrój - prowadzi do spadków napięcia, nagrzewania i problemów przy dłuższych odcinkach.
- Niewłaściwe środowisko pracy - instalacja wewnętrzna użyta na zewnątrz zwykle szybciej się starzeje.
- Brak zapasu i odciążenia - zbyt napięty kabel w puszce lub oprawie szybciej ulega uszkodzeniu.
- Ignorowanie oznaczeń - bez sprawdzenia liczby żył, przekroju i przeznaczenia łatwo kupić element, który nie pasuje do projektu.
W praktyce najbardziej kosztowny jest błąd ukryty, czyli taki, którego nie widać po zamknięciu ściany albo po montażu lampy. Dlatego przy każdym odcinku sprawdzam nie tylko sam kabel, lecz także to, czy cała trasa jest logiczna, dostępna serwisowo i zgodna z obciążeniem. To dobry moment, żeby zebrać te wnioski w krótką, praktyczną wskazówkę na koniec.
Co warto sprawdzić, zanim kabel trafi do lampy albo do ogrodu
Jeśli kabel ma zasilać światło w domu lub na zewnątrz, zaczynam od trzech pytań: gdzie pracuje, jak długo ma działać i czy będzie narażony na wilgoć lub uszkodzenie. Dopiero potem wybieram typ, przekrój i sposób prowadzenia. Taka kolejność jest nudna, ale skuteczna, bo zmniejsza ryzyko poprawek i przypadkowych awarii.
- Do stałej instalacji wewnętrznej wybieram rozwiązanie przeznaczone do montażu na stałe, a nie elastyczny przewód „bo akurat pasuje”.
- Do ogrodu i stref zewnętrznych patrzę przede wszystkim na odporność na pogodę, promieniowanie UV i sposób prowadzenia trasy.
- Przy oprawach oświetleniowych sprawdzam, czy producent przewidział konkretny typ połączenia i czy kabel nie będzie załamany na wejściu do obudowy.
- Przy dłuższych odcinkach nie lekceważę przekroju, bo to on często decyduje o stabilności całego obwodu.
Jeżeli mam zostawić jedną praktyczną myśl, to taką: kabel ma pasować do miejsca pracy, a nie tylko do schematu na papierze. W instalacji oświetleniowej właśnie ten szczegół odróżnia rozwiązanie, które działa poprawnie latami, od takiego, do którego trzeba wracać już po pierwszym sezonie.
