Instalacja oświetleniowa działa dobrze wtedy, gdy przewody są dobrane do miejsca pracy, a nie tylko do mocy lampy. W praktyce kabel jednożyłowy ma sens przede wszystkim tam, gdzie obwód prowadzi się na stałe, w rurce, puszce, rozdzielnicy albo wewnątrz oprawy. Poniżej wyjaśniam, jak odróżnić go od innych rozwiązań, jak czytać oznaczenia i które decyzje naprawdę wpływają na bezpieczeństwo oraz wygodę montażu.
Najważniejsze rzeczy, które warto wiedzieć przed wyborem przewodu
- To rozwiązanie do stałych tras i połączeń, a nie do miejsc, gdzie przewód ma się często zginać.
- Największą różnicę robi budowa żyły, czyli to, czy jest sztywna, półsztywna czy elastyczna.
- W oświetleniu domowym najczęściej spotyka się przekrój 1,5 mm², ale dobór zawsze zależy od obciążenia i sposobu ułożenia.

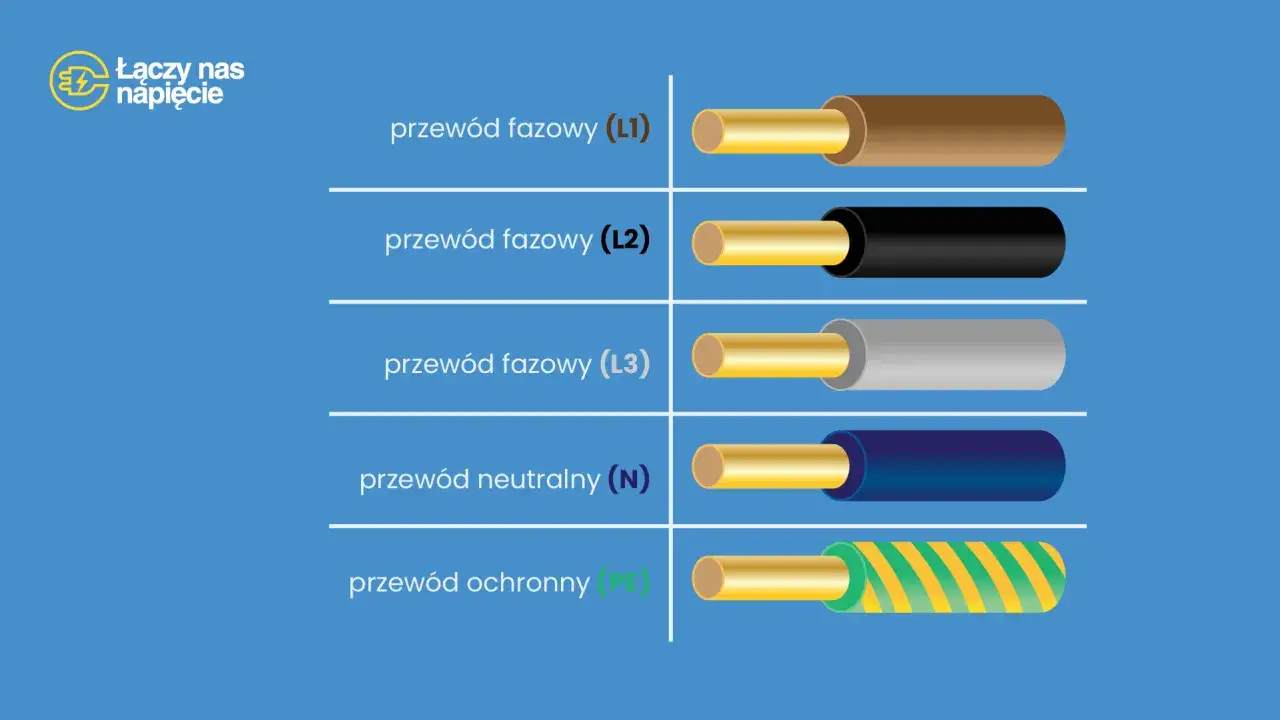

- Kolory żył pomagają w identyfikacji, ale w starszych instalacjach nie zastępują sprawdzenia połączeń.
- Na zewnątrz liczy się nie tylko sam przewód, lecz także osłona, szczelność i odporność mechaniczna całego odcinka.
Czym jest przewód jednożyłowy i kiedy ma sens
W skrócie chodzi o jeden izolowany tor prądowy, który prowadzi energię albo sygnał w uporządkowany sposób. W instalacjach budynkowych taki przewód najczęściej wybiera się tam, gdzie trasa jest przewidziana z góry i nie wymaga dużej elastyczności. Ja traktuję go jako rozwiązanie porządkowe: dobrze działa w puszkach, rozdzielnicach, rurkach instalacyjnych i wewnątrz opraw oświetleniowych.
W praktyce kluczowa jest nie sama nazwa, tylko budowa żyły i izolacji. W katalogach spotkasz oznaczenia takie jak H07V-U, H07V-R i H07V-K, które mówią między innymi o sztywności przewodnika, a więc o tym, jak łatwo go układać i zaciskać.
| Oznaczenie | Charakter żyły | Gdzie sprawdza się najlepiej | Czego wymaga |
|---|---|---|---|
| H07V-U, często sprzedawany też jako DY | Pojedynczy, sztywny drut | Proste, stałe odcinki, puszki, rozdzielnice | Starannie prowadzonych łuków i pewnych zacisków |
| H07V-R | Wielodrutowy, ale nadal dość sztywny | Odcinki z kilkoma załamaniami | Większej uwagi przy układaniu niż wariant U |
| H07V-K | Bardzo giętki | Oprawy, zasilacze LED, szafy sterownicze, ruchome połączenia | Właściwego zakończenia żyły i dobrych złączek |
Jeśli mam wybrać jedną praktyczną zasadę, to brzmi ona prosto: im ciaśniejsze miejsce i więcej elementów po drodze, tym ważniejsza staje się elastyczność żyły. Z tego powodu następne pytanie brzmi już nie „jaki to typ”, ale „gdzie dokładnie ma pracować”.
Gdzie sprawdza się najlepiej w instalacji oświetleniowej
W nowoczesnym domu najczęściej widzę go w miejscach, które mają być schludne, przewidywalne i łatwe do serwisowania: w rozdzielnicy, w puszkach łączeniowych, przy zasilaniu opraw sufitowych oraz wewnątrz samych lamp. To dobre środowisko dla pojedynczych żył, bo dają porządek i łatwo je opisać. W instalacji oświetleniowej ma to znaczenie większe, niż wielu osobom się wydaje, bo późniejsza naprawa albo rozbudowa zaczyna się właśnie od czytelnego układu przewodów.
W ogrodzie i na elewacji podchodzę do tego ostrożniej. Sama izolacja żyły nie rozwiązuje problemu wilgoci, promieniowania UV ani uszkodzeń mechanicznych, więc na zewnątrz ważniejszy jest cały system prowadzenia niż pojedynczy element. Jeśli odcinek ma pracować w trudniejszych warunkach, potrzebuje właściwej osłony, szczelnych połączeń i rozwiązań przewidzianych do zastosowań zewnętrznych.
| Miejsce zastosowania | Dlaczego to działa | Na co uważać |
|---|---|---|
| Rozdzielnica | Łatwe opisanie fazy, neutralnego i PE | Porządek w zaciskach i jednoznaczne oznaczenia |
| Oprawa LED lub lampa sufitowa | Mały promień ułożenia i mało miejsca | Temperatura wewnątrz oprawy oraz dostęp do serwisu |
| Puszka łączeniowa | Szybkie wykonanie połączeń stałych | Właściwe złączki i odpowiedni zapas przewodu |
| Rurka, peszel, kanał instalacyjny | Ochrona mechaniczna i estetyka prowadzenia | Liczba łuków oraz miejsce na swobodne ułożenie żył |
| Oświetlenie ogrodowe | Sprawdzi się tylko w dobrze zaprojektowanej osłonie | Wilgoć, UV, szczelność i odporność na urazy |
Skoro wiadomo już, gdzie taki przewód pracuje, czas dopasować jego przekrój i klasę do obciążenia, bo właśnie tutaj najłatwiej o kosztowny błąd.
Jak dobrać przekrój i oznaczenie bez zgadywania
Przy doborze nie patrzę wyłącznie na moc lampy. Liczą się też długość trasy, sposób ułożenia, temperatura otoczenia i to, ile żył biegnie razem. Ten sam obwód w przestronnej rozdzielnicy i w ciasnej oprawie może wymagać innego podejścia, nawet jeśli na papierze wygląda podobnie.
| Przekrój | Typowe zastosowanie | Mój komentarz |
|---|---|---|
| 1,5 mm² | Obwody oświetleniowe | Najczęstszy wybór do lamp, opraw i punktów świetlnych |
| 2,5 mm² | Gniazda i wybrane odgałęzienia | W oświetleniu używam go tylko wtedy, gdy projekt i warunki to uzasadniają |
| 4 mm² | Wydzielone obwody o większym obciążeniu | To raczej wyjątek niż standard dla typowej instalacji światła |
| 6 mm² | Bardziej wymagające zasilania | Nie jest standardem dla zwykłych punktów oświetleniowych w mieszkaniu |
Jeżeli chcesz podejść do doboru rozsądnie, najpierw policz obciążenie, potem sprawdź trasę i warunki pracy, a dopiero później wybierz konkretny wariant. Taki porządek oszczędza więcej problemów niż sama decyzja o grubości przewodu.
Najczęstsze błędy, które psują instalację
Najwięcej problemów widzę nie tam, gdzie przewód jest „zły”, tylko tam, gdzie został użyty nie w tym miejscu, w którym powinien. To drobne różnice, ale właśnie one decydują o trwałości połączenia i o tym, czy lampę da się później naprawić bez rozkuwania połowy zabudowy.
- Dobieranie zbyt sztywnej żyły do miejsca, w którym oprawa ma mało przestrzeni i wymaga ciasnego prowadzenia.
- Brak zapasu przewodu w puszce albo w obudowie lampy, przez co serwis staje się męczący i ryzykowny.
- Zbyt mocne zaginanie żyły przy wejściu do oprawy, rozdzielnicy albo złączki.
- Prowadzenie odcinka bez ochrony przez ostre krawędzie, metalowe przepusty lub miejsca narażone na ocieranie.
- Mylenie przewodu przeznaczonego do stałej instalacji wewnętrznej z rozwiązaniem do warunków zewnętrznych.
- Opieranie się wyłącznie na kolorze izolacji zamiast na sprawdzeniu połączeń i oznaczeń w starszych instalacjach.
Najgorsze są błędy, których nie widać od razu. Instalacja może działać po montażu, a potem zaczynają się luźne styki, przegrzewanie albo problemy przy pierwszej modernizacji. Żeby tego uniknąć, warto przed podłączeniem oprawy zrobić prosty przegląd kilku punktów.
Co sprawdzić przed podłączeniem oprawy albo sterownika
Przed montażem zawsze patrzę na kilka rzeczy naraz, a nie tylko na sam przewód. To szybka kontrola, która pozwala uniknąć poprawek i daje większą pewność, że całość zagra tak, jak powinna.
- Sprawdź, czy oznaczenie przewodu pasuje do miejsca pracy, czyli do wnętrza, rozdzielnicy, oprawy albo strefy zewnętrznej.
- Upewnij się, że zaciski lampy, drivera lub złączki akceptują wybrany typ żyły.
- Zweryfikuj, czy w obudowie zostaje miejsce na swobodne ułożenie przewodów i odprowadzanie ciepła.
- Sprawdź, czy połączenie będzie chronione przed wilgocią, kurzem i przypadkowym uszkodzeniem.
- Zostaw sensowny zapas przewodu, żeby później można było serwisować instalację bez szarpania połączeń.
- Oznacz obwód tak, aby po kilku miesiącach albo latach dało się go od razu rozpoznać.
Przy lampach LED i sterownikach to ma szczególne znaczenie, bo ciasna przestrzeń potrafi pogorszyć warunki pracy całego zestawu. Ja wolę poświęcić kilka minut na kontrolę teraz niż wracać do źle zmontowanej oprawy po pierwszym sezonie.
Co naprawdę robi różnicę w domowej instalacji światła
Jeżeli miałbym zostawić jedną regułę, to taką: wygrywa nie najbardziej elastyczny ani najgrubszy przewód, tylko ten dopasowany do miejsca, temperatury i sposobu prowadzenia. W instalacji oświetleniowej często liczy się porządek w puszce, możliwość serwisowania i zgodność z zaciskami oprawy bardziej niż sama teoria o typie żyły.
Przy nowym punkcie świetlnym albo przy modernizacji ogrodu zaczynam więc od trasy i obciążenia, potem sprawdzam przekrój, a dopiero na końcu estetykę. Dzięki temu instalacja wygląda schludnie, działa stabilnie i nie wymaga szybkiej poprawki po pierwszym sezonie użytkowania.
