Przy instalacji elektrycznej najwięcej problemów robi nie sam sprzęt, tylko błędny odczyt etykiety. W tym tekście rozkładam oznaczenia prądowe na proste części i pokazuję, jak czytać je na lampach, zasilaczach, zabezpieczeniach oraz przewodach. Dzięki temu łatwiej ocenisz, czy oprawa nadaje się do domu, łazienki albo ogrodu, i unikniesz zakupów, które na papierze wyglądają dobrze, a w praktyce nie pasują do obwodu.
Najważniejsze sygnały z etykiety, które warto odczytać od razu
- V, A i W to trzy różne informacje: napięcie, prąd i moc.
- AC~ i DC⎓ nie są zamienne, zwłaszcza przy LED-ach i zasilaczach.
- Na zabezpieczeniach kluczowe są In, charakterystyka B/C/D, IΔn i zdolność zwarciowa.
- W oświetleniu liczą się też IP, IK oraz klasa ochronności I, II lub III.
- Oznaczenia L, N i PE mówią, jak bezpiecznie podłączyć obwód.
Jak czytam podstawowe symbole na urządzeniu
W praktyce zawsze zaczynam od rozdzielenia trzech rzeczy: napięcia, prądu i mocy. V mówi, jakie napięcie urządzenie przyjmuje, A pokazuje, ile prądu pobiera lub oddaje, a W opisuje moc. To nie są zamienne informacje, bo lampa 10 W może pobierać zupełnie inny prąd niż grzałka 10 W.
| Symbol | Co oznacza | Na co patrzeć w praktyce |
|---|---|---|
| AC~ | Prąd przemienny | Typowe zasilanie sieciowe, na przykład 230 V~ |
| DC⎓ | Prąd stały | Spotykany w zasilaczach LED, akumulatorach i taśmach |
| V | Napięcie | Musi zgadzać się z instalacją albo zasilaczem |
| A | Natężenie prądu | Pomaga dobrać przewód, zasilacz i zabezpieczenie |
| W | Moc | Pokazuje zużycie lub obciążenie, ale nie zastępuje amperów |
| Hz | Częstotliwość | W sieci domowej zwykle 50 Hz, czasem 50/60 Hz na urządzeniu |
| IΔn / mA | Czułość różnicówki | Najczęściej 30 mA dla ochrony dodatkowej |
| PE / ⏚ | Przewód ochronny i uziemienie | Istotne przy oprawach klasy I i metalowych obudowach |
| cosφ / PF | Współczynnik mocy | Przy zasilaczach i LED-ach wpływa na realny pobór prądu |
Jeśli lampa ma 10 W i pracuje przy 230 V~, pobiera tylko około 0,04 A. To dobry przykład, bo pokazuje, że sam napis o mocy nie mówi jeszcze wszystkiego. Właśnie dlatego najpierw sprawdzam rodzaj prądu i napięcie, a dopiero później zastanawiam się, jak duże obciążenie naprawdę powstaje.
Gdy podstawy są jasne, łatwiej przejść do zabezpieczeń, bo to one mówią, czy obwód jest naprawdę chroniony, a nie tylko opisany na papierze.
Co mówią oznaczenia na zabezpieczeniach i wyłącznikach
Na wyłącznikach szukam przede wszystkim In, charakterystyki B/C/D, zdolności zwarciowej i w przypadku różnicówek wartości IΔn. Jak przypomina Hager, przy doborze aparatu trzeba brać pod uwagę prąd obliczeniowy, prąd znamionowy i obciążalność przewodu. Ja upraszczam to do jednego zdania: aparat ma chronić obwód, ale nie może być dobrany „na zapas” bez sprawdzenia reszty instalacji.
| Oznaczenie | Znaczenie | Co z tego wynika |
|---|---|---|
| B16, C16, D16 | Charakterystyka wyzwalania i prąd znamionowy 16 A | B zwykle do prostszych obciążeń, C lepiej znosi prąd rozruchowy, D do bardziej wymagających układów |
| In | Prąd znamionowy aparatu | Nie może być dobrany wyżej niż przewidziana obciążalność przewodu |
| Icn / Icu | Zdolność zwarciowa | Urządzenie musi bezpiecznie odłączyć spodziewany prąd zwarcia |
| IΔn 30 mA | Czułość wyłącznika różnicowoprądowego | Najczęściej stosowana jako ochrona dodatkowa dla ludzi |
| Typ AC | Wykrywa sinusoidalny prąd różnicowy AC | Coraz częściej zbyt wąski dla nowoczesnej elektroniki |
| Typ A | Obsługuje prądy AC i pulsujące DC | Praktyczny wybór dla wielu obwodów z LED-ami i elektroniką |
| Typ F | Lepsza współpraca z częścią obciążeń o zmiennej częstotliwości | Przydatny w bardziej złożonych układach z elektroniką mocy |
| Typ B | Obsługa bardziej złożonych prądów różnicowych, także gładkich DC | Stosowany tam, gdzie zwykły typ A nie wystarcza |
| 1P+N, 3P | Liczba biegunów | Pokazuje, czy aparat jest jednofazowy czy trójfazowy |
W obwodach oświetleniowych często zapomina się o prądzie rozruchowym. Kilka niewielkich zasilaczy LED potrafi wywołać jednoczesny impuls przy starcie i wtedy zbyt czułe zabezpieczenie zaczyna wybijać bez wyraźnej przyczyny. Z tego samego powodu nie patrzę wyłącznie na 30 mA, ale też na typ RCD i charakter obciążenia, które ma obsłużyć.
Dopiero po takim sprawdzeniu ma sens spojrzenie na lampę i zasilacz, bo tam pojawiają się kolejne pułapki.
Co znaczą te zapisy przy lampach i zasilaczach LED
W oświetleniu zapis na tabliczce znamionowej mówi więcej niż wygląd oprawy. 230 V~ i 50 Hz oznacza zasilanie sieciowe, 12 V DC albo 24 V DC - zasilanie niskonapięciowe, a wartości 350 mA czy 700 mA wskazują na układ stałoprądowy. To ostatnie jest szczególnie ważne przy modułach LED, bo driver musi podawać dokładnie taki prąd, jakiego wymaga źródło światła.
| Oznaczenie | Co oznacza | Dlaczego ma znaczenie |
|---|---|---|
| 230 V~ / 50 Hz | Bezpośrednie zasilanie z sieci | Lampa może pracować bez dodatkowego transformatora, jeśli producent tak podaje |
| 12 V DC / 24 V DC | Zasilanie stałonapięciowe | Wymaga dopasowanego zasilacza, często stosowane w taśmach LED i systemach ogrodowych |
| 350 mA / 700 mA | Zasilanie stałoprądowe | Driver i moduł LED muszą mieć zgodne parametry prądowe |
| Klasa I | Wymaga przewodu ochronnego PE | Często spotykana w metalowych oprawach i sprzęcie z obudową przewodzącą |
| Klasa II | Podwójna lub wzmocniona izolacja | Nie wymaga zacisku PE, ale musi być wyraźnie oznaczona |
| Klasa III / SELV | Bardzo niskie bezpieczne napięcie | Typowe dla części opraw dekoracyjnych i systemów niskonapięciowych |

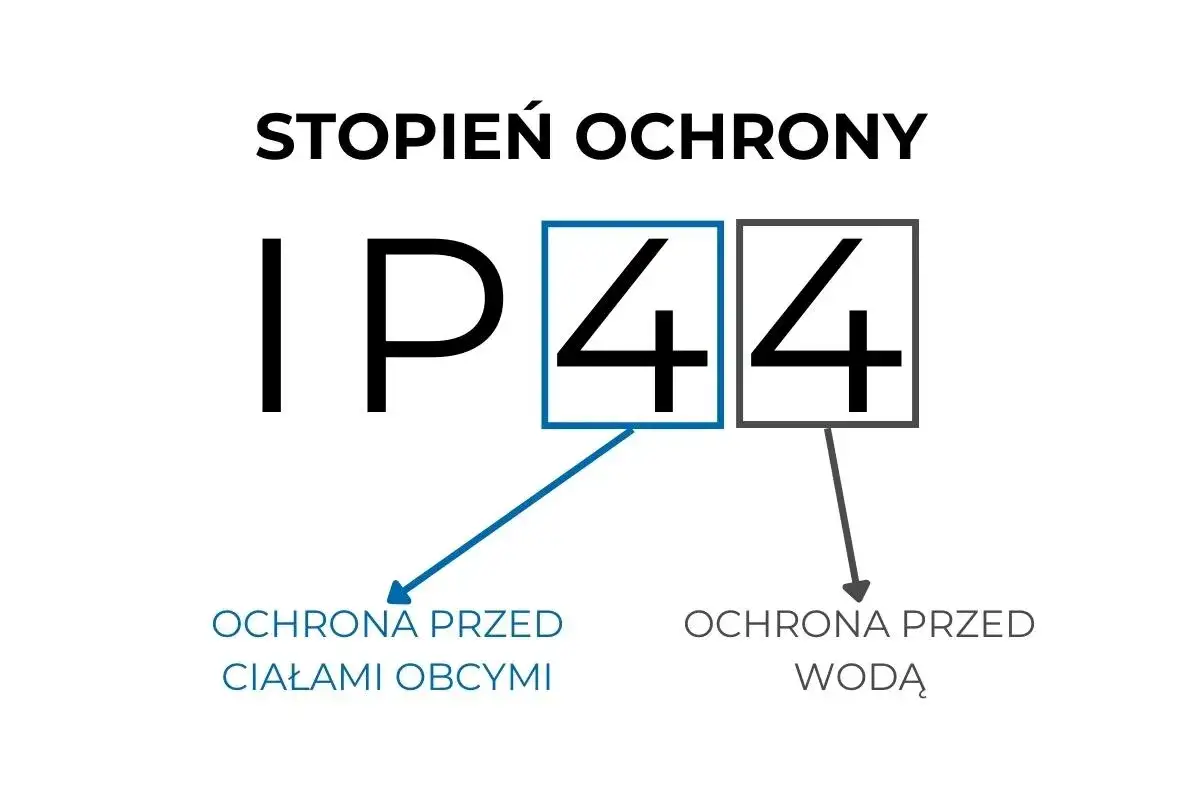

| IP44 | Ochrona przed bryzgami wody i ciałami obcymi | Wystarcza w wielu zadaszonych miejscach, ale nie wszędzie na zewnątrz |
| IP65 | Wysoka szczelność na pył i wodę | Dobry wybór tam, gdzie lampa jest mocniej wystawiona na warunki pogodowe |
| IK08 / IK10 | Odporność na uderzenia | Przydaje się na elewacji, przy ścieżkach i w miejscach narażonych na uszkodzenia |
Ja zawsze rozróżniam trzy warstwy: zasilanie, sterowanie i ochronę. Informacja „dimmable” mówi o ściemnianiu, ale nie zastępuje danych o napięciu czy prądzie. Podobnie IP44 albo IP65 opisują szczelność względem pyłu i wody, natomiast IK08 czy IK10 mówią o odporności na uderzenia. Przy lampie ogrodowej oba zestawy są ważne, bo jedna literka mniej w specyfikacji potrafi skończyć się korozją albo uszkodzeniem po pierwszym mocniejszym deszczu.
Największą różnicę robi tu zgodność lampy z konkretnym driverem. Jeśli oprawa ma układ stałoprądowy, nie wolno zastępować go dowolnym zasilaczem stałonapięciowym tylko dlatego, że „mniej więcej pasuje”.
Kiedy te dane się zgadzają, pozostaje jeszcze instalacja: przewody, zaciski i oznaczenia obwodów.
Jak odczytuję przewody, zaciski i opisy obwodów

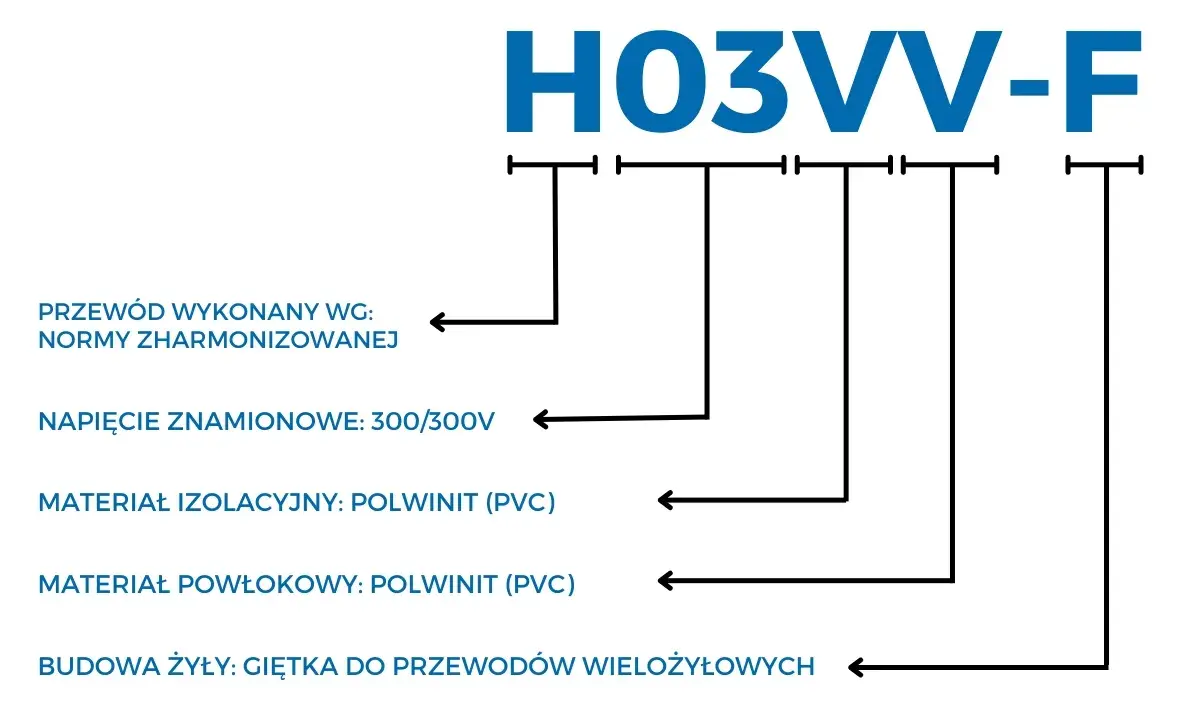

Na przewodach i zaciskach patrzę na skróty, które mówią o funkcji żyły, a nie o jej kolorze. L to faza, N neutralny, PE ochronny, a L1/L2/L3 oznaczają fazy w układzie trójfazowym. W starszych instalacjach może pojawić się też PEN, czyli wspólna żyła ochronno-neutralna, ale przy modernizacji nie traktuję jej lekko, bo to układ, który wymaga ostrożności i znajomości całego systemu.
| Oznaczenie | Znaczenie | Gdzie spotykam je najczęściej |
|---|---|---|
| L | Przewód fazowy | Na zasilaniu opraw, łączników i rozdzielnic |
| N | Przewód neutralny | W obwodach jednofazowych i w punktach zasilania lamp |
| PE | Przewód ochronny | W oprawach klasy I, rozdzielnicach i puszkach |
| L1, L2, L3 | Trzy fazy | W układach trójfazowych i przy większych rozdziałach mocy |
| PEN | Wspólna żyła ochronno-neutralna | W starszych układach instalacyjnych |
| COM, NO, NC | Styk wspólny, normalnie otwarty i normalnie zamknięty | W czujnikach ruchu, przekaźnikach i sterowaniu oświetleniem |
W czujnikach ruchu, łącznikach i przekaźnikach spotykam też COM, NO i NC. To nie są ozdobne skróty: mówią, gdzie jest styk wspólny, normalnie otwarty i normalnie zamknięty. Przy sterowaniu oświetleniem ogrodowym albo schodowym to robi ogromną różnicę, bo jedno błędne przepięcie przewodu i układ działa odwrotnie albo wcale.
Najprościej mówiąc, jeśli na obudowie widzisz PE, to szukasz ochrony, jeśli widzisz L i N, to myślisz o zasilaniu, a jeśli trafiasz na COM/NO/NC, to masz do czynienia z elementem sterującym, nie zwykłą lampą.
Następny krok to wyłapanie błędów, które najczęściej prowadzą do problemów przy uruchomieniu.
Najczęstsze pomyłki, które kosztują czas i poprawki
W tej części nie chodzi o teorię, tylko o rzeczy, które najczęściej widzę w poprawkach.
- Mylę waty z amperami. 10 W nie znaczy 10 A. Przy 230 V nawet kilkanaście watów to ułamek ampera, więc sam napis „moc” nie wystarcza do oceny obciążenia.
- Ignoruję AC i DC. Oprawa na DC nie jest automatycznie zamienna z oprawą na AC. W LED-ach to jeden z najczęstszych powodów niedziałającego układu.
- Dobieram zły typ różnicówki. Elektronika i zasilacze LED często lepiej współpracują z typem A niż z typem AC, a bardziej złożone układy mogą wymagać F albo B.
- Patrzę tylko na IP. Nawet szczelna oprawa nie będzie działała poprawnie, jeśli driver albo zabezpieczenie ma za małą zdolność prądową.
- Zakładam, że każdy ściemniacz pasuje do każdej lampy. Dimmable oznacza możliwość ściemniania, ale nie gwarantuje zgodności z dowolnym sterownikiem.
Jeśli mam pod ręką tylko fragment opisu produktu, wolę zatrzymać się na tym etapie i sprawdzić kartę produktu. W praktyce to oszczędza więcej czasu niż późniejsze poprawki po montażu.
Żeby domknąć temat, zostaje mi krótka checklista przed montażem.
Co sprawdzam przed montażem, żeby instalacja i oświetlenie zagrały od razu
Przed montażem lampy albo zasilacza sprawdzam zawsze te same rzeczy, bo właśnie one decydują o tym, czy instalacja ruszy od razu, czy zacznie generować problemy.
- Rodzaj zasilania: AC~, DC⎓ albo układ stałoprądowy.
- Napięcie i prąd znamionowy: czy pasują do źródła i do zabezpieczenia.
- Typ i czułość RCD: najczęściej 30 mA dla ochrony dodatkowej, ale z właściwym typem dla elektroniki.
- Klasa ochronności: I, II albo III oraz obecność zacisku PE.
- Stopień ochrony i warunki otoczenia: IP, IK, temperatura pracy, a w razie potrzeby także możliwość ściemniania.
- Oznaczenie obwodu: po zamknięciu puszki albo rozdzielnicy nie chcę zgadywać, co zasila dany wyłącznik.
Kiedy te kilka punktów się zgadza, instalacja zwykle działa bez niespodzianek, a oprawa zachowuje się tak, jak obiecuje karta produktu. Jeśli któryś zapis budzi wątpliwość, lepiej zatrzymać się na minutę niż później szukać przyczyny migotania, wybicia zabezpieczenia albo przegrzewania zasilacza.
