Dobrze dobrana dławnica kablowa decyduje nie tylko o szczelności przepustu, ale też o tym, czy kabel będzie trzymany pewnie i bezpiecznie przez lata. W praktyce najwięcej błędów bierze się z mylenia dwóch rzeczy: rozmiaru gwintu i zakresu zacisku dla kabla. Poniżej rozkładam temat na proste zasady, pokazuję najczęściej spotykane rozmiary i podpowiadam, jak dobieram je przy instalacjach oświetleniowych, puszkach oraz rozdzielnicach.
Najważniejsze zasady doboru w jednym miejscu
- Rozmiar dławnicy to nie jedna liczba. Zawsze sprawdzam gwint montażowy i zakres średnicy kabla osobno.
- Najpierw mierzę przewód, potem wybieram model. Liczy się średnica zewnętrzna kabla, a nie przekrój żył.
- W nowych instalacjach najpraktyczniejsza jest metryka. W obrocie spotykam głównie M12-M63, a w standardzie zakres jest szerszy.
- Za mała dławnica uszkadza kabel, za duża traci szczelność. To błąd, który szybko wychodzi w terenie.
- W oświetleniu zewnętrznym liczy się też materiał, IP i odporność UV. Sam rozmiar nie załatwia sprawy.
Co naprawdę oznacza rozmiar dławnicy kablowej
Kiedy mówię o rozmiarze dławnicy, zawsze rozdzielam go na dwa parametry. Pierwszy to gwint wejściowy, czyli część, która pasuje do otworu w obudowie lub rozdzielnicy. Drugi to zakres zacisku, czyli przedział średnic kabli, które dana dławnica potrafi uszczelnić i odciążyć.
To rozróżnienie jest ważniejsze, niż wygląda na pierwszy rzut oka. Dławnica M20 nie oznacza automatycznie jednego konkretnego kabla M20, tylko obudowę z otworem pod gwint M20 oraz model, który obejmuje określony zakres średnic przewodu. W instalacjach elektrycznych najwygodniej myśleć więc nie o samym „rozmiarze”, ale o całym zestawie: kabel, otwór, uszczelka, grubość ścianki i oczekiwany stopień ochrony.
Norma IEC 62444 obejmuje dławnice z metrycznym gwintem wejściowym według IEC 60423, dlatego właśnie taki system dominuje w nowych projektach. W praktyce zakres metryczny jest szeroki, od M6 do M110, ale w osprzęcie elektroinstalacyjnym najczęściej obracam się w przedziale M12-M63. Seria PG nadal występuje, tylko głównie tam, gdzie w grę wchodzi starszy osprzęt albo konkretny katalog producenta.
Przy kablach zbrojonych patrzę jeszcze szerzej. Sama średnica płaszcza nie wystarcza, bo znaczenie ma również pancerz, ekran albo dodatkowa warstwa ochronna. To właśnie dlatego ten sam projekt potrafi wymagać zupełnie innego rozwiązania w zależności od rodzaju przewodu.
Gdy ten podział jest jasny, rozmiary przestają być chaosem, a zaczynają tworzyć prostą drabinkę. Przechodzę więc do wartości, które naprawdę pojawiają się w codziennym montażu.
Jakie rozmiary spotkasz najczęściej
W katalogach producentów najczęściej przewijają się rozmiary od M12 do M63, choć w samym standardzie metrycznym zakres bywa szerszy. W praktyce instalacyjnej to właśnie ten środkowy przedział obejmuje większość opraw, puszek i niewielkich rozdzielnic. Poniżej pokazuję uproszczony skrót na bazie typowych kart katalogowych.
| Rozmiar | Typowy zakres średnicy kabla | Gdzie ma sens w praktyce |
|---|---|---|
| M12 | ok. 2-6,5 mm | Cienkie przewody sterownicze, małe oprawy, kompaktowe puszki |
| M16 | ok. 4-10 mm | Pomocnicze zasilanie, drobne oprawy, niewielkie obudowy |
| M20 | ok. 8,5-14 mm | Najczęstszy wybór do opraw LED i puszek ogrodowych |

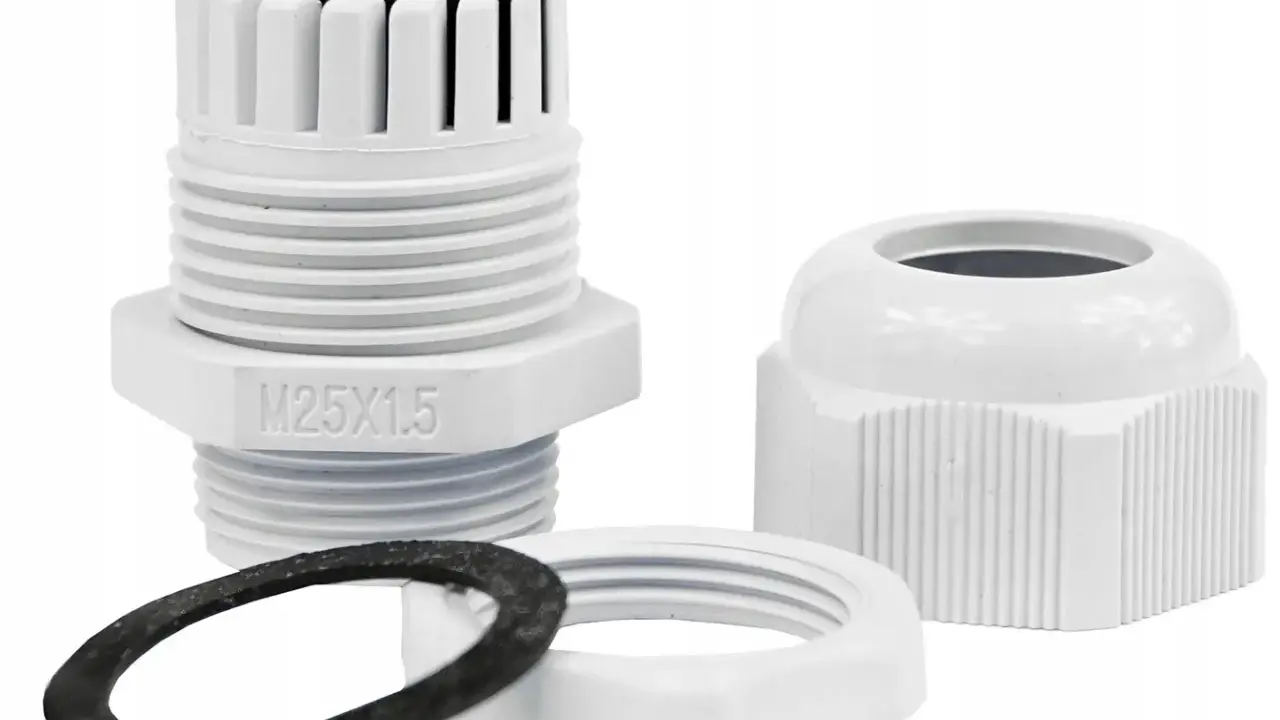

| M25 | ok. 12,5-18 mm | Grubsze kable, większe obudowy, kilka wejść |
| M32 | ok. 18-25 mm | Rozdzielnice, większe skrzynki i zasilanie kilku obwodów |
| M40 | ok. 24-32 mm | Duże przepusty, obudowy przemysłowe |
| M50 | ok. 30-41 mm | Cięższe zastosowania, większe wiązki |
| M63 | ok. 40-51 mm | Duże przepusty i infrastruktura techniczna |
Ważne: te zakresy nie są identyczne u każdego producenta. Ja traktuję je jako punkt odniesienia, a przed zakupem i tak sprawdzam kartę konkretnego modelu. Właśnie dlatego ten sam gwint M20 u jednego producenta może zaciskać węższy kabel, a u innego szerszy.
W starszych instalacjach trafia się też seria PG7-PG48. Nie ma w tym nic dziwnego, ale jeśli kupuję nowy osprzęt, zwykle wybieram metrykę, bo łatwiej ją spiąć z nowymi obudowami i akcesoriami.
Gdy już wiem, jaki zakres wchodzi w grę, przechodzę do samego pomiaru kabla. To najprostsza droga do poprawnego wyboru.
Jak dobrać właściwy rozmiar do kabla krok po kroku
Ja zaczynam zawsze od kabla, nie od dławnicy. To najkrótsza droga do właściwego wyboru, szczególnie gdy w grę wchodzi oprawa zewnętrzna albo puszka w ogrodzie, gdzie miejsce jest ograniczone i nie ma marginesu na przypadkowy montaż.
- Mierzę średnicę zewnętrzną gotowego przewodu, czyli razem z płaszczem. Przekrój żyły, na przykład 3 x 1,5 mm², nie mówi jeszcze nic o tym, jakiego zacisku potrzebuję.
- Sprawdzam budowę kabla. Inny dobór dotyczy przewodu gładkiego, inny gumowego, a jeszcze inny zbrojonego lub ekranowanego.
- Wybieram zakres zacisku z niewielkim zapasem. Kabel powinien wejść pewnie, ale nie na siłę. Zbyt ciasny model niszczy powłokę, a zbyt luźny traci szczelność.
- Dopasowuję gwint do otworu i grubości ścianki. Przy grubszych obudowach potrzebny bywa dłuższy gwint albo odpowiednia przeciwnakrętka.
- Na końcu sprawdzam IP, temperaturę i materiał. Do zewnątrz ważna jest też odporność UV oraz rodzaj uszczelnienia.
Przykład jest prosty: jeśli przewód ma 9 mm średnicy zewnętrznej, szukam dławnicy obejmującej ten przedział, a nie modelu dla kabli 6-10 mm, jeśli producent podaje bardzo ciasny zakres. Wolę, żeby uszczelka pracowała w swoim środku, nie na skraju możliwości.
Po takim doborze zostaje jeszcze jeden temat: warunki pracy. I właśnie tutaj oświetlenie zewnętrzne potrafi szybko zweryfikować oszczędności.
Dlaczego w oświetleniu zewnętrznym rozmiar to nie wszystko
W oprawach elewacyjnych, ogrodowych i technicznych sam wymiar już nie wystarcza. Liczy się jeszcze to, czy dławnica zniesie promieniowanie UV, wilgoć, mróz, podwyższoną temperaturę przy źródle światła oraz ruch kabla podczas montażu i serwisu. Dobra część ma działać bez kombinowania przez lata, nie tylko „przejść” pierwszą próbę szczelności.
- Materiał ma znaczenie. Poliamid sprawdza się w wielu instalacjach, ale w cięższych warunkach lub przy wymaganiach chemicznych częściej wybieram metal albo stal nierdzewną.
- Stopień ochrony musi obejmować cały zestaw. Sama dławnica może mieć wysoki IP, ale jeśli otwór w obudowie jest źle przygotowany, szczelność i tak siada.
- Grubość ścianki obudowy bywa pomijana. Przy cienkiej blasze wystarczy zwykła wersja, przy grubszych ścianach potrzebny jest dłuższy gwint lub inna konstrukcja.
- Odciążenie kabla nie jest ozdobą. To element, który przejmuje siły ciągnące i chroni połączenie, gdy kabel pracuje razem z konstrukcją.
- Nie każdy przewód da się traktować tak samo. Inaczej prowadzi się przewód zasilający oprawę, inaczej kabel do sterownika, a inaczej wiązkę z kilkoma żyłami i ekranem.
W nowoczesnym oświetleniu ogrodu szczególnie często widzę jeden błąd: ktoś oszczędza na wielkości i bierze element „na styk”, a potem dziwi się, że po sezonie pojawia się wilgoć albo powłoka kabla jest wyraźnie spłaszczona. W praktyce lepiej wydać trochę więcej na właściwy model niż wracać do zalanej puszki.
Najwięcej strat robią jednak powtarzalne pomyłki przy zakupie. Te da się wyeliminować bardzo szybko.
Najczęstsze błędy przy doborze i montażu
- Mylenie przekroju z średnicą kabla. Kabel 3 x 1,5 mm² nie ma „1,5 mm” średnicy, więc dobór po samym przekroju kończy się przypadkiem.
- Kupowanie bez sprawdzenia zakresu zacisku. Sam napis M20 niczego nie gwarantuje, bo dwa modele M20 mogą obejmować zupełnie inne średnice przewodu.
- Traktowanie PG i M jak prostego zamiennika. To różne systemy gwintu, więc bez sprawdzenia otworu i karty katalogowej łatwo o niedopasowanie.
- Pomijanie grubości obudowy. Nawet dobry model nie uszczelni się prawidłowo, jeśli gwint jest za krótki do ścianki.
- Dokręcanie „na siłę”. Zbyt mocny docisk potrafi uszkodzić płaszcz kabla i nie poprawia szczelności.
- Ignorowanie kabli zbrojonych i ekranowanych. Tutaj dochodzą dodatkowe wymagania, których nie widać na pierwszy rzut oka.
Jeśli miałbym wskazać jeden błąd, który psuje najwięcej montaży, byłoby to wybieranie elementu pod nazwę, a nie pod realny kabel. To drobiazg tylko z pozoru, bo później przekłada się na serwis, reklamacje i nieszczelności.
Kiedy zostaje już tylko zakup, patrzę na kilka konkretnych rzeczy i to zwykle wystarcza, żeby nie przepłacić ani nie wrócić do poprawki.
Co sprawdziłbym przed zakupem do oprawy albo rozdzielnicy
Przy instalacjach oświetleniowych myślę bardzo praktycznie. Do cienkich przewodów w oprawach wewnętrznych zwykle wystarcza M12 lub M16, do większości opraw zewnętrznych i puszek ogrodowych najczęściej wybieram M20, a przy grubszych kablach lub kilku wejściach od razu patrzę na M25 albo M32. Większe rozdzielnice i skrzynki techniczne wchodzą już w obszar M40 i wyżej.
- Sprawdzam kartę katalogową oprawy. To najszybszy sposób, żeby uniknąć kolizji z wnętrzem obudowy.
- Dobieram cały system jednego producenta, jeśli to możliwe. Wtedy łatwiej o spójność gwintu, uszczelnienia i akcesoriów.
- Patrzę na warunki pracy, nie tylko na cenę. Na zewnątrz oszczędność na klasie szczelności bywa pozorna.
- Zostawiam odrobinę zapasu na serwis. Kabel powinien dać się ponownie odpiąć i zamontować bez niszczenia uszczelki.
Jeśli mam wątpliwości, wolę wybrać rozwiązanie opisane przez producenta jako kompatybilne z konkretnym zakresem średnic niż zgadywać na podstawie samego oznaczenia. W dławnicach to właśnie zakres pracy, a nie sama nazwa, decyduje o tym, czy instalacja będzie spokojna przez lata.
Przy większym projekcie, na przykład przy kilku punktach światła w ogrodzie albo przy serii identycznych opraw elewacyjnych, robię sobie prostą kartę: średnica kabla, typ gwintu, wymagane IP i materiał obudowy. Taki zapis zajmuje minutę, a potem oszczędza nerwowe porównywanie części już na etapie montażu i serwisu.
