Oznaczenie NYM-J mówi bardzo dużo o przewodzie jeszcze zanim spojrzysz na jego przekrój. To kabel do stałej instalacji, z izolacją PVC i żyłą ochronną PE, więc w praktyce często trafia do obwodów oświetleniowych, zasilania osprzętu i tras ukrytych w ścianie. Poniżej rozkładam ten symbol na części, pokazuję jego budowę i wyjaśniam, kiedy sprawdza się przy montażu lamp, a kiedy lepiej od razu sięgnąć po inny przewód.
Najkrócej o tym przewodzie i jego miejscu w instalacji
- NYM-J to przewód instalacyjny do stałego montażu, a nie przewód ruchomy.
- Litera J oznacza obecność żyły ochronnej PE w kolorze zielono-żółtym.
- Typowe napięcie znamionowe to 300/500 V.
- W oświetleniu sprawdza się głównie wewnątrz budynku, w bruzdach, ścianach i sufitach.
- Nie traktuję go jako pierwszego wyboru do bezpośredniego układania w ziemi ani do odcinków stale narażonych na słońce.
- W polskich katalogach bardzo bliskim odpowiednikiem jest często YDYżo 300/500 V.
Co oznacza oznaczenie NYM-J
Ja patrzę na ten symbol jak na skrót technicznej instrukcji. W karcie Tele-Foniki dla NYM-O/NYM-J przewód opisano jako rozwiązanie do układania na stałe, z żyłami miedzianymi oraz izolacją i powłoką z PVC. To właśnie dlatego nie jest to „jakiś zwykły kabel”, tylko przewód zaprojektowany do konkretnego sposobu montażu.
| Fragment oznaczenia | Znaczenie | Co to zmienia w praktyce |
|---|---|---|
| N | Norma VDE, czyli niemiecki system oznaczania | Symbol mówi, że przewód należy do rodziny wyrobów opisywanych według norm VDE |
| Y | PVC | Izolacja i powłoka są wykonane z polwinitu, czyli popularnego tworzywa instalacyjnego |
| M | Przewód z płaszczem, konstrukcja instalacyjna | To kabel przeznaczony do stałego prowadzenia w budynku, a nie do pracy ruchomej |
| J | Żyła ochronna PE w kolorze zielono-żółtym | Ułatwia bezpieczne podłączenie opraw klasy I i zachowanie standardu ochrony |
| 300/500 V | Napięcie znamionowe | Pokazuje, do jakiej grupy instalacji przewód jest przeznaczony |
Wariant bez żyły ochronnej to zwykle NYM-O, więc różnica między nimi nie jest kosmetyczna. Dla instalacji oświetleniowej ma to znaczenie, bo oprawy metalowe, puszki przyłączeniowe i część osprzętu wymagają obecności PE albo przynajmniej zostawienia go na przyszłość.
To dobry moment, żeby zejść z poziomu samego symbolu do budowy przewodu. Właśnie tam widać, dlaczego ten kabel tak często pojawia się przy stałych instalacjach w domu.

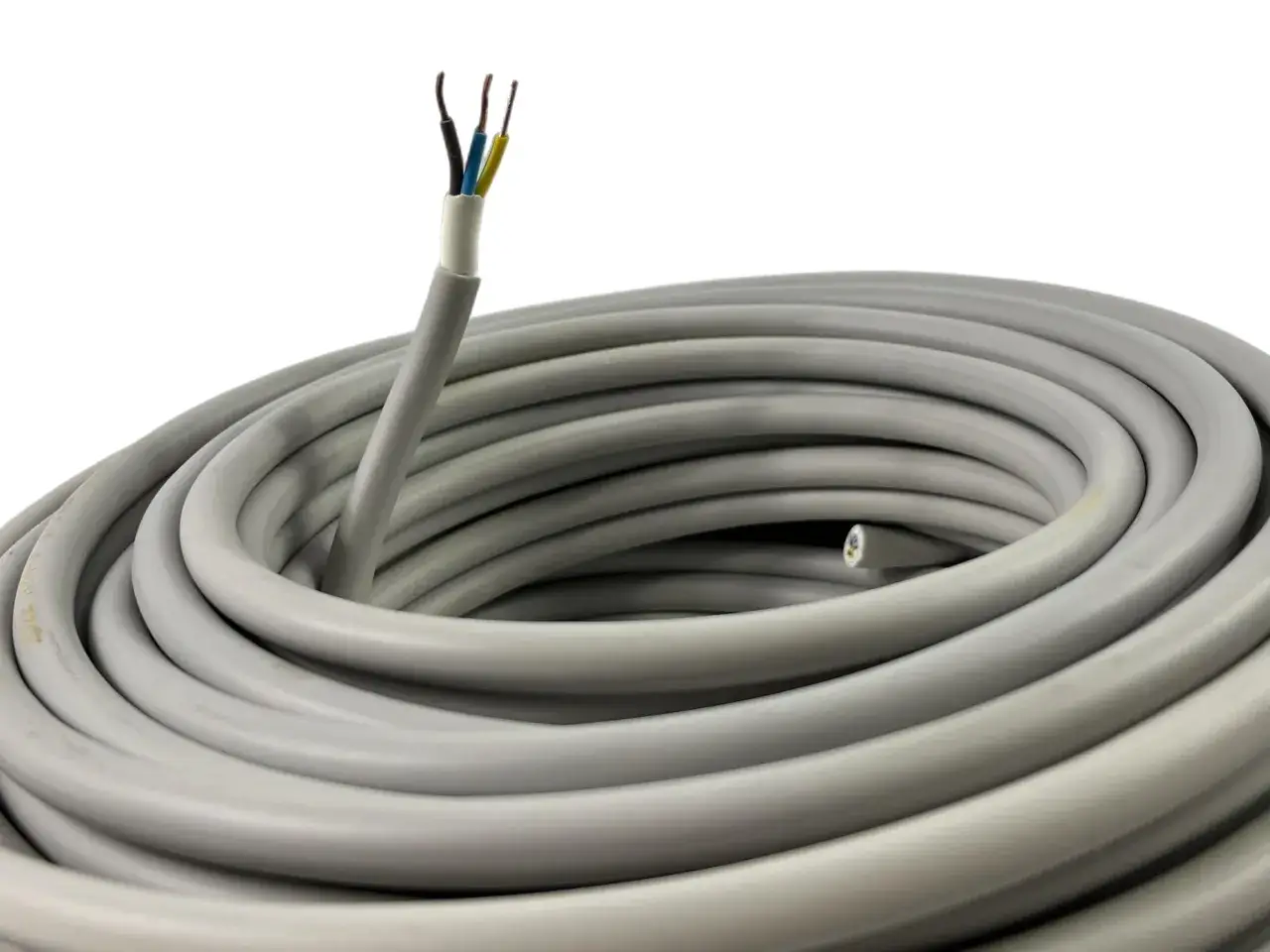

Jak zbudowany jest przewód i dlaczego to ważne przy montażu
W praktyce NYM-J składa się z miedzianych żył, izolacji PVC, warstwy wypełniającej i zewnętrznej powłoki PVC. Taka konstrukcja daje przewodowi sztywność potrzebną do prowadzenia w ścianach, a jednocześnie chroni go lepiej niż gołą żyłę w rurce. Ja traktuję to jako kompromis między trwałością a wygodą układania.
| Element budowy | Co daje | Znaczenie przy oświetleniu |
|---|---|---|
| Żyły miedziane | Dobra przewodność i przewidywalne parametry | Stabilne zasilanie punktów świetlnych i osprzętu |
| Izolacja PVC | Ochrona każdej żyły osobno | Łatwiejszy montaż w puszkach i rozdzielniach |
| Wypełnienie | Lepsze trzymanie kształtu kabla | Mniej problemów przy prowadzeniu w bruździe i suficie |
| Powłoka z PVC | Ochrona mechaniczna i podstawowa odporność eksploatacyjna | Przewód lepiej znosi standardowy montaż wewnątrz budynku |
| Temperatura pracy | Do około +70°C | To ważne przy planowaniu trasy i obciążenia obwodu |
Szary płaszcz nie jest ozdobą, tylko standardowym oznaczeniem takiej grupy przewodów. W wersjach wielożyłowych widać też czytelny podział barw, a to przyspiesza podłączanie lamp, włączników i zasilaczy LED. Właśnie dlatego NYM-J tak dobrze pasuje do instalacji ukrytych, gdzie po montażu kabel ma po prostu zniknąć z pola widzenia.
Skoro budowa jest już jasna, przechodzę do najważniejszego pytania dla czytelnika z branży oświetleniowej: gdzie taki przewód naprawdę ma sens, a gdzie robi się z niego zbyt wygodne uproszczenie.

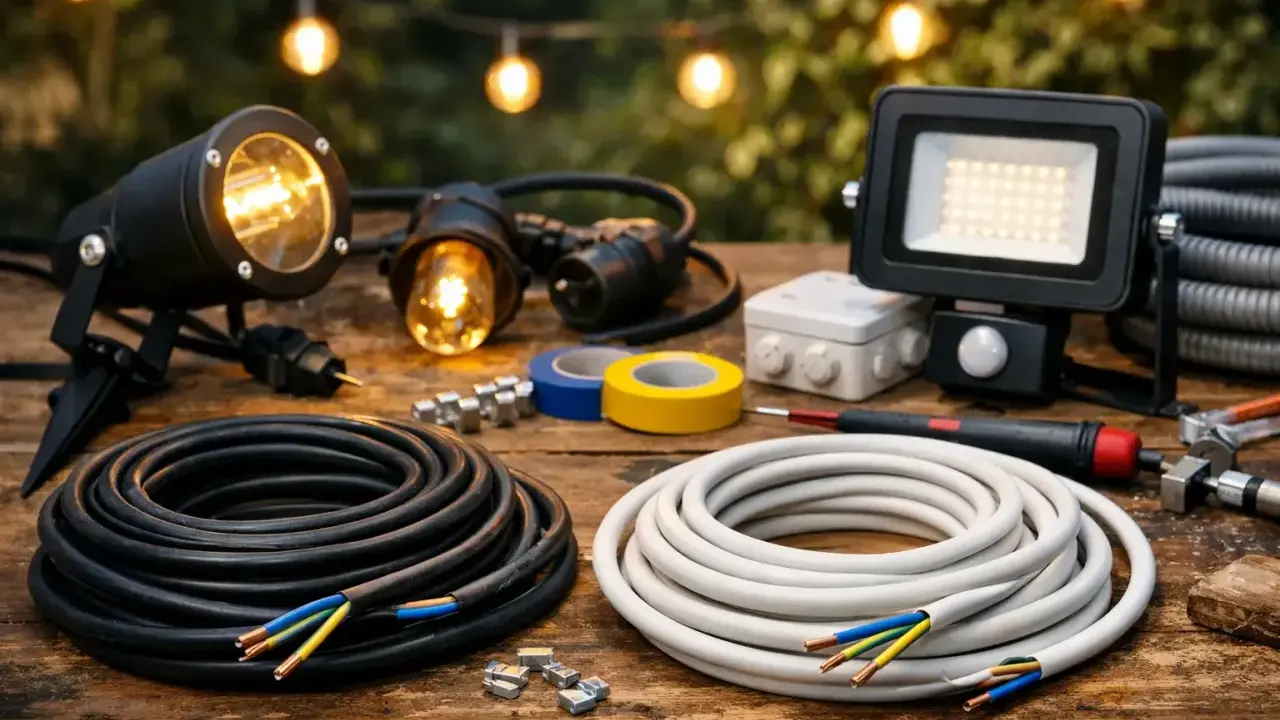

Gdzie sprawdza się w instalacji oświetleniowej
W oświetleniu ja najczęściej widzę NYM-J tam, gdzie zasilanie ma być stałe, ukryte i bezproblemowe przez lata: od rozdzielni do punktu świetlnego, od łącznika do oprawy, od puszki do zasilacza LED. To dobry wybór do sufitów podwieszanych, ścian i bruzd, czyli wszędzie tam, gdzie kabel nie pracuje mechanicznie jak przedłużacz.
- Do zasilania plafonów, kinkietów i opraw wbudowanych w sufit.
- Do tras między puszką a punktem świetlnym w ścianie.
- Do stałego zasilania zasilaczy LED, sterowników i osprzętu ukrytego w zabudowie.
- Do obwodów, w których oprawa ma metalową obudowę i potrzebuje żyły ochronnej.
- Do typowych instalacji wewnętrznych, gdzie przewód ma być niewidoczny i stabilny.
W typowych obwodach oświetleniowych najczęściej spotyka się przekroje rzędu 3x1,5 mm², ale ostateczny dobór zależy od zabezpieczenia, długości linii i projektu instalacji. To nie jest detal, który warto zgadywać. Dla mnie ważniejsze od samej „grubości kabla” jest to, czy dana trasa naprawdę odpowiada warunkom pracy przewodu.
Na zewnątrz podchodzę do niego ostrożniej. Część producentów dopuszcza pracę poza budynkiem, jeśli przewód nie jest wystawiony na bezpośrednie słońce, ale przy ogrodowym oświetleniu traktuję go raczej jako kabel do osłoniętych odcinków. Jeśli ma iść w ziemi albo stale pracować w wymagającym środowisku, lepszy będzie kabel ziemny.
Właśnie dlatego warto porównać go z innymi popularnymi oznaczeniami, bo różnice między nimi są bardziej praktyczne niż teoretyczne. To oszczędza błędów jeszcze przed zakupem.
NYM-J a YDY, YDYp i YKY w praktyce
Tu różnice są bardziej praktyczne niż techniczne. W katalogu NKT przewody YDY i YDYp są opisane jako instalacyjne do układania pod, w i na tynku, a YKY jako kabel do układania na stałe wewnątrz i na zewnątrz, także w ziemi. To dobrze pokazuje, że tych oznaczeń nie wybiera się „na oko”.
| Oznaczenie | Najczęstsze zastosowanie | Atut | Ograniczenie | Co to znaczy przy oświetleniu |
|---|---|---|---|---|
| NYM-J | Stała instalacja wewnętrzna | Uniwersalny przewód z PE | Nie traktuję go jako pierwszego wyboru do ziemi i silnego UV | Dobre zasilanie lamp, łączników i zasilaczy w budynku |
| YDYżo 300/500 V | Bliski odpowiednik katalogowy do instalacji domowych | Znajomy standard na rynku polskim | Trzeba patrzeć na konkretną kartę produktu, nie tylko na skrót | Praktycznie często najbliższy zamiennik przy pracach wewnętrznych |
| YDYp | Instalacja pod tynkiem i w tynku | Płaska forma, wygodna w bruzdach | Mniej uniwersalny w niektórych trasach niż przewód okrągły | Dobry, gdy liczy się łatwe prowadzenie w ścianie |
| YKY / NYY-J | Na zewnątrz i do ziemi | Większa odporność środowiskowa | Cięższy i droższy niż przewód do wnętrz | Lepszy wybór do ogrodu, podjazdu i tras zakopanych |
Ja najprościej ujmuję to tak: jeśli przewód ma zniknąć w budynku, NYM-J jest bardzo sensownym kandydatem. Jeśli ma pracować w gruncie albo na stałe na zewnątrz, wybór powinien przesunąć się w stronę kabla ziemnego. Różnica jest większa niż sama literka w nazwie.
Po tym porównaniu dobrze widać, że największe wpadki pojawiają się nie przy samym montażu, tylko na etapie wyboru. Dlatego poniżej wypunktowuję błędy, które widzę najczęściej.
Najczęstsze błędy przy doborze i montażu
- Używanie NYM-J w ziemi bez odpowiedniego kabla ziemnego. To prosta droga do szybszego starzenia izolacji i problemów z wilgocią.
- Traktowanie go jak przewodu ruchomego. To kabel do stałej instalacji, nie do lampy, która ma być regularnie przesuwana.
- Ignorowanie żyły ochronnej. Przy oprawach metalowych PE nie jest dodatkiem, tylko częścią ochrony przeciwporażeniowej.
- Wystawienie trasy na słońce bez osłony. PVC bez ochrony z czasem traci elastyczność i robi się mniej trwałe.
- Dobór przekroju „na oko”. W oświetleniu liczy się obciążenie, długość przewodu i zabezpieczenie, nie tylko cena rolki.
- Mylenie NYM-J z YDYp tylko dlatego, że oba przewody wyglądają domowo. O zastosowaniu decyduje karta katalogowa i warunki pracy, a nie sam wygląd.
Najwięcej problemów bierze się nie z samego produktu, ale z założenia, że jeden kabel załatwi wszystko. To dokładnie ten moment, w którym opłaca się zrobić ostatnią weryfikację przed zakupem, zwłaszcza gdy chodzi o lampy i trasę zasilania w ogrodzie albo w domu.
Przed zakupem do lamp sprawdzam jeszcze te trzy rzeczy
Zanim zamówię przewód, sprawdzam trzy rzeczy: trasę prowadzenia, wymagania oprawy i ekspozycję na warunki zewnętrzne. To krótka lista, ale bardzo skuteczna.
- Jeśli przewód ma iść w ścianie, suficie lub bruździe, NYM-J zwykle ma sens.
- Jeśli oprawa lub puszka wymaga PE, wybieram wersję z żyłą ochronną, a nie wariant bez niej.
- Jeśli trasa zahacza o ogród, elewację nasłonecznioną albo grunt, rozważam kabel o wyższej odporności zamiast liczyć na rozwiązanie „tymczasowe”.
