Najważniejsze fakty o doborze napięcia w instalacji
- Wartość znamionowa to punkt odniesienia, przy którym producent gwarantuje poprawną pracę urządzenia lub systemu.
- W polskich instalacjach domowych i oświetleniowych najczęściej pracuje się na 230 V, a w układach trójfazowych na 230/400 V.
- Największe problemy powodują: zły rodzaj prądu, brak zgodności zasilacza z oprawą i zbyt długie przewody w systemach niskonapięciowych.
- W LED-ach nie wystarczy zgodzić się na waty. Trzeba sprawdzić także napięcie, prąd stały lub zmienny i zapas mocy zasilacza.
- Przy ogrodowych liniach świetlnych 24 V zwykle daje większy komfort niż 12 V, bo lepiej znosi spadki napięcia na dłuższym kablu.
- Bezpieczeństwo w praktyce poprawia nie tylko właściwe napięcie, lecz także odpowiedni osprzęt, ochrona przeciwporażeniowa i dopasowanie do warunków montażu.
Co naprawdę oznacza wartość znamionowa napięcia
Najprościej ujmuję to tak: chodzi o wartość, przy której urządzenie ma pracować zgodnie z projektem i specyfikacją. W standardach IEC wartość znamionowa jest po prostu parametrem deklarowanym przez producenta, a poza tym zakresem poprawna praca nie jest już gwarantowana. Dla samej sieci zasilającej punktem odniesienia są wartości standardowe, takie jak 230 V czy 230/400 V, które porządkuje IEC 60038.
W praktyce trzeba odróżnić trzy pojęcia:
| Pojęcie | Do czego się odnosi | Co oznacza w praktyce |
|---|---|---|
| Nominalne napięcie sieci | System zasilania | Umowny punkt odniesienia, np. 230 V w jednofazowej instalacji domowej |
| Wartość znamionowa urządzenia | Komponent, oprawa, zasilacz, kabel | Zakres pracy, w którym producent gwarantuje poprawne działanie |
| Napięcie robocze | Rzeczywisty pomiar w instalacji | To, co faktycznie trafia do odbiornika w danym momencie |
To rozróżnienie ma znaczenie szczególnie wtedy, gdy instalacja nie jest idealnie stabilna, a w realnym domu czy ogrodzie nie jest. Gdy zrozumiesz ten punkt, łatwiej ocenisz, dlaczego ten sam model lampy może działać dobrze w jednym układzie, a w innym już nie. To prowadzi wprost do pytania, co dzieje się wtedy, gdy parametry są dobrane źle.
Dlaczego zły dobór kończy się awarią albo skróceniem życia oprawy
W instalacji elektrycznej rzadko psuje się coś „nagle bez powodu”. Zazwyczaj problem zaczyna się od niewłaściwego dopasowania napięcia, rodzaju prądu albo obciążenia. W oświetleniu LED skutki bywają szczególnie czytelne: migotanie, przegrzewanie, spadek jasności, szybsze starzenie się diod i awarie zasilacza.
Najczęstsze scenariusze wyglądają tak:
- Zbyt niskie napięcie powoduje niedostateczną pracę układu, niestabilny start albo spadek jasności.
- Zbyt wysokie napięcie może przegrzewać elektronikę, obciążać izolację i skracać żywotność komponentu.
- Pomieszanie AC i DC bywa krytyczne, bo nie każdy zasilacz, ściemniacz czy taśma LED przyjmie oba rodzaje zasilania.
- Brak zapasu mocy w zasilaczu sprawia, że pracuje on na granicy możliwości i szybciej się nagrzewa.
- Spadki napięcia na długim przewodzie potrafią zepsuć efekt nawet wtedy, gdy sam dobór źródła światła był poprawny.
Tu nie chodzi o teoriię dla teorii. Jeśli oprawa ogrodowa jest zasilana długim przewodem 12 V, to przy większej odległości od zasilacza realne napięcie na końcu linii może spaść na tyle, że światło będzie wyraźnie słabsze. W takim układzie 24 V zwykle daje większy margines, bo ten sam spadek stanowi mniejszą część wartości zasilania. Kiedy już wiadomo, co może pójść źle, następny krok jest prosty: trzeba umieć czytać oznaczenia na etykietach i tabliczkach.
Jak czytać oznaczenia na lampach i zasilaczach
Na oprawie, driverze albo przewodzie nie szukam wyłącznie liczby. Patrzę jednocześnie na wartość napięcia, rodzaj prądu i warunki pracy. Symbol ~ oznacza prąd zmienny, a oznaczenie DC wskazuje zasilanie stałe. To prosty detal, ale w praktyce decyduje o zgodności całego układu.
| Oznaczenie | Co oznacza | Gdzie spotkasz najczęściej |
|---|---|---|
| 230 V~ | Zasilanie prądem zmiennym 230 V | Lampy sieciowe, oprawy sufitowe, większość standardowego oświetlenia domowego |
| 12 V DC | Zasilanie prądem stałym 12 V | Taśmy LED, dekoracyjne punkty świetlne, niskonapięciowe systemy ogrodowe |
| 24 V DC | Zasilanie prądem stałym 24 V | Dłuższe odcinki LED i instalacje, w których chcesz ograniczyć spadki napięcia |
| 230/400 V | Układ trójfazowy z napięciem fazowym i międzyfazowym | Rozdzielnice, zasilanie większych obwodów i urządzeń o większym poborze mocy |
| SELV | Układ bardzo niskiego napięcia o podwyższonym poziomie bezpieczeństwa | Wybrane systemy sterowania i oświetlenia, gdzie ważny jest bezpieczny kontakt z instalacją |
W instalacjach oświetleniowych ważne jest też to, że sam napis na zasilaczu nie wystarczy. Jeśli oprawa wymaga 24 V DC, a driver daje 24 V AC, to nie jest drobna różnica. Ja traktuję to jako niezgodność, chyba że producent wyraźnie dopuszcza oba tryby pracy. Gdy znasz już symbole i wartości, pozostaje praktyczne pytanie: czy lepiej wybrać 230 V, 24 V czy 12 V.

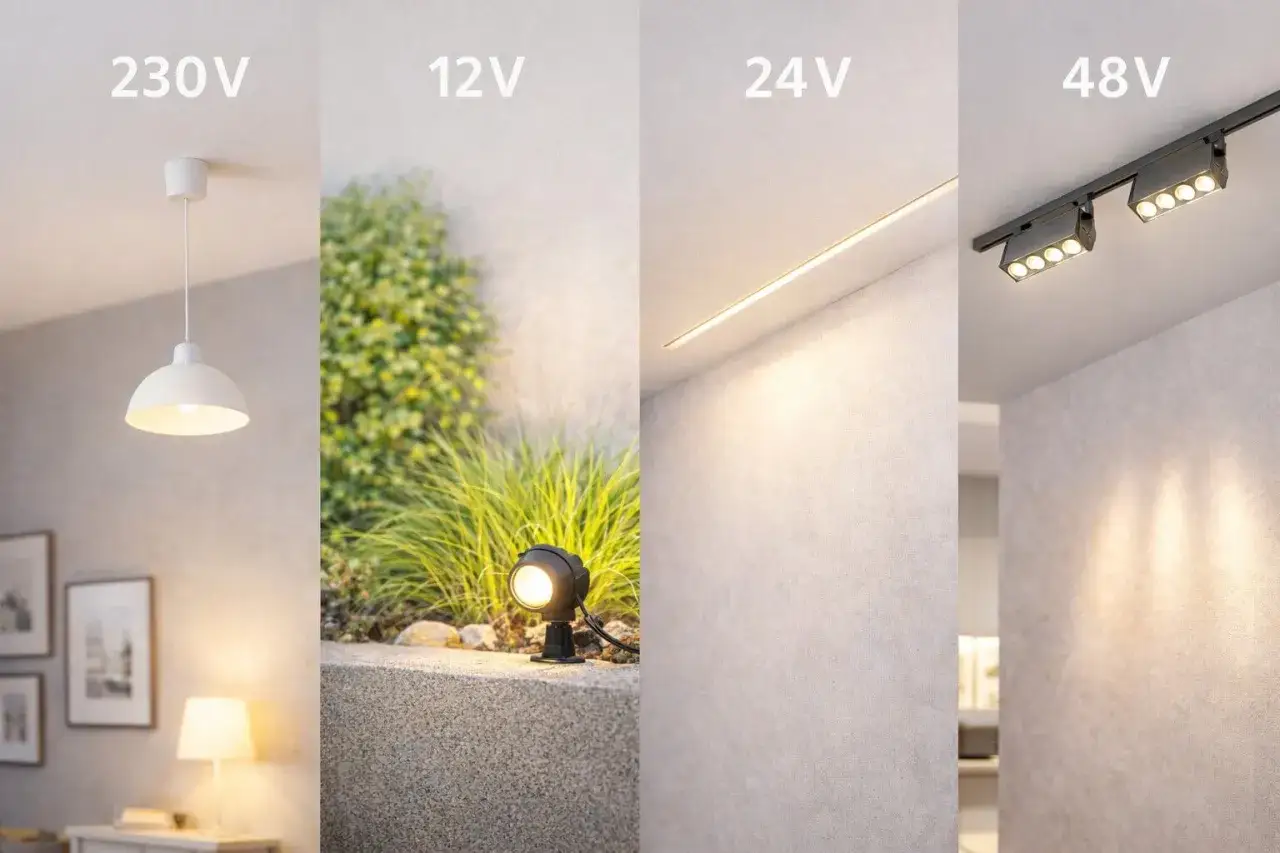

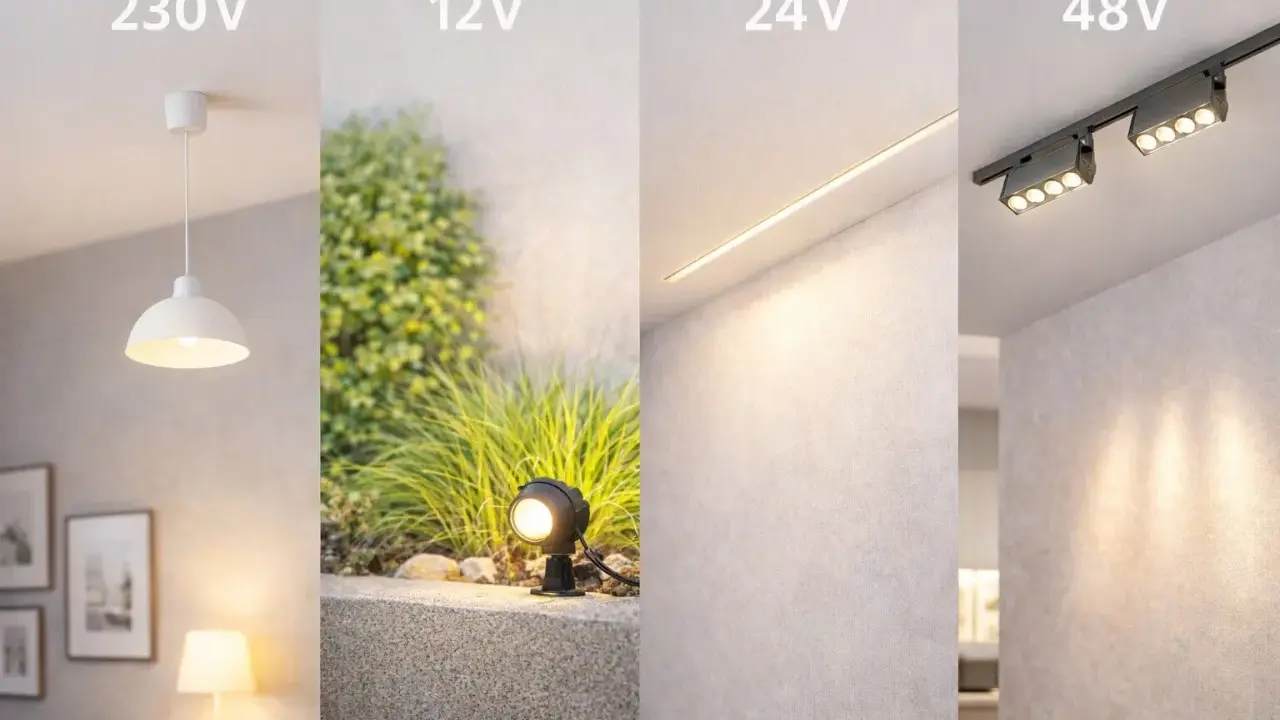

230 V, 24 V czy 12 V co wybrać w domu i ogrodzie
Tu nie ma jednej odpowiedzi dla wszystkich. Wybór zależy od tego, czy zależy Ci bardziej na prostocie montażu, bezpieczeństwie dotykowym, długości przewodów czy elastyczności rozbudowy. W nowoczesnym oświetleniu wnętrz i ogrodów najczęściej wygrywa połączenie kilku systemów, a nie jeden uniwersalny standard.
| Rozwiązanie | Kiedy ma sens | Największe zalety | Ograniczenia |
|---|---|---|---|
| 230 V AC | Standardowe oprawy domowe, sufitowe i ścienne | Najprostsza integracja z instalacją, brak dodatkowego zasilacza przy każdej lampie | Wyższe ryzyko przy dotyku, mniej komfortowe w prostych systemach dekoracyjnych |
| 24 V DC | Taśmy LED, dłuższe linie świetlne, ogród i elementy dekoracyjne | Dobra równowaga między bezpieczeństwem a odpornością na spadki napięcia | Wymaga zasilacza i poprawnego doboru przekrojów przewodów |
| 12 V DC | Krótsze odcinki, drobne instalacje, pojedyncze akcenty świetlne | Bardzo bezpieczne w kontakcie i popularne w prostych systemach | Na dłuższych trasach szybciej widać spadki napięcia |
| 400 V | Zasilanie trójfazowe i większe odbiorniki, nie sama oprawa | Ułatwia rozdział mocy w większej instalacji | To rozwiązanie systemowe, a nie wybór „dla lampy” |
Jeśli mam doradzić jedną rzecz przy ogrodzie, to zwykle skłaniam się ku 24 V tam, gdzie instalacja ma być estetyczna, rozbudowana i odporna na spadki na kablu. 12 V nadal ma sens, ale raczej w mniejszych układach i krótszych odcinkach. Z kolei 230 V wygrywa tam, gdzie liczy się prostota i klasyczne, domowe podejście. Nawet dobry wybór psują jednak powtarzalne błędy montażowe, więc warto je znać, zanim zamkniesz instalację.
Najczęstsze błędy przy doborze i montażu, których łatwo uniknąć
W praktyce spotykam kilka pomyłek wyjątkowo często. Dobra wiadomość jest taka, że większości z nich można uniknąć jeszcze przed zakupem pierwszego elementu. Najbardziej kosztowne błędy nie wynikają z braku wiedzy technicznej, tylko z pośpiechu i patrzenia na jeden parametr zamiast na cały układ.
- Dobór wyłącznie po mocy zamiast po zgodności napięcia i rodzaju zasilania.
- Ignorowanie AC/DC, zwłaszcza przy taśmach LED, zasilaczach i ściemniaczach.
- Zbyt mały zapas mocy zasilacza; w praktyce rozsądny margines to zwykle 20-30%.
- Za długie odcinki przewodów w systemie 12 V, gdzie spadki napięcia szybko stają się widoczne.
- Łączenie elementów bez sprawdzenia kompatybilności, na przykład oprawy z niewłaściwym driverem.
- Pomijanie warunków środowiskowych, czyli montaż osprzętu nieprzystosowanego do wilgoci, pyłu albo temperatury zewnętrznej.
Jak sprawdzić instalację przed zakupem nowej oprawy
Gdybym miał zamknąć temat w praktycznej checkliście, wyglądałaby ona tak: najpierw odczytaj wartość napięcia na starym lub nowym elemencie, potem sprawdź, czy to prąd stały czy zmienny, a na końcu oceń, jak długi będzie tor zasilania. W domu często wystarczy zgodność z 230 V, ale przy LED-ach i ogrodzie naprawdę opłaca się spojrzeć szerzej niż tylko na samą lampę.
W modernizacjach największą różnicę robi rozsądne dopasowanie całego łańcucha: źródła zasilania, przewodów, złączek i samej oprawy. Wtedy instalacja działa spokojnie, a światło zachowuje stabilność zamiast „walczyć” z błędami doboru. Dobrze dobrane napięcie znamionowe to nie detal z tabliczki, lecz warunek tego, że oświetlenie w domu i ogrodzie pracuje bezpiecznie, równo i przez lata.
